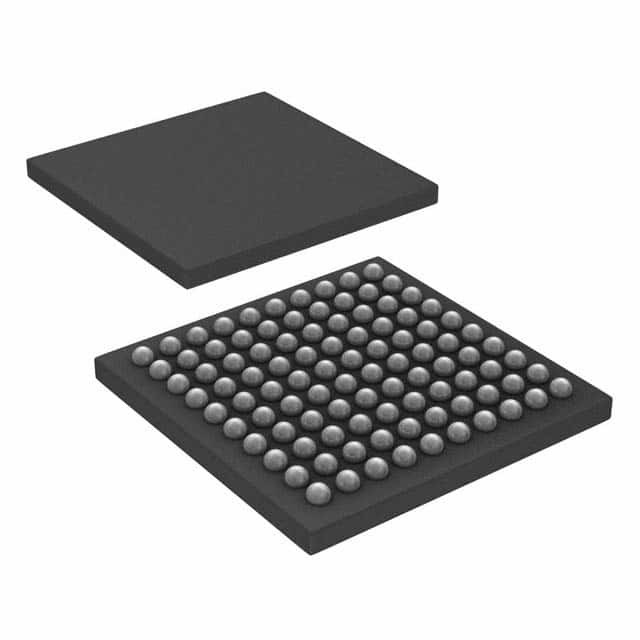

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Công nghệ vi mạch

Mô tả

Dòng Atmel SAM4S là một thành viên của một gia đình vi điều khiển Flash dựa trên bộ xử lý ARM Cortex-M4 RISC 32 bit hiệu suất cao.Nó hoạt động với tốc độ tối đa 120 MHz và có tính năng lên đến 2048 Kbyte Flash, với triển khai hai ngân hàng tùy chọn và bộ nhớ cache, và tối đa 160 Kbyte SRAM. Bộ ngoại vi bao gồm cổng thiết bị USB tốc độ đầy đủ với bộ thu nhập nhúng,MCI tốc độ cao cho SDIO/SD/MMC, một giao diện bus bên ngoài có bộ điều khiển bộ nhớ tĩnh cung cấp kết nối với SRAM, PSRAM, NOR Flash, LCD Module và NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, một I2S,cũng như bộ đếm thời gian 1 PWM, 2x ba kênh thiết bị hẹn giờ 16 bit mục đích chung (với động cơ bước và hỗ trợ logic giải mã hình vuông), RTC, ADC 12 bit, DAC 12 bit và máy so sánh tương tự.

Đặc điểm

• Cốt lõi
ARM® Cortex®-M4 với bộ nhớ cache 2Kbyte chạy ở tốc độ lên đến 120 MHz
Đơn vị bảo vệ bộ nhớ (MPU)
DSP DSP
Bộ chỉ dẫn Thumb®-2
• Pin-to-pin tương thích với các sản phẩm SAM3N, SAM3S (phiên bản 64 và 100 pin) và các sản phẩm SAM7S cũ (phiên bản 64 pin)
• Những ký ức
️ Tối đa 2048 Kbyte nhúng Flash với tùy chọn hai ngân hàng và bộ nhớ cache
¢ Tối đa 160 Kbyte SRAM nhúng
ROM 16 Kbyte với các chương trình khởi động tích hợp (UART, USB) và IAP
¢ Máy điều khiển bộ nhớ tĩnh 8 bit (SMC): hỗ trợ SRAM, PSRAM, NOR và NAND Flash
• Hệ thống
️ Bộ điều chỉnh điện áp nhúng cho hoạt động nguồn cấp duy nhất
️ Khả năng thiết lập lại (POR), Máy phát hiện Brown-out (BOD) và Watchdog để hoạt động an toàn
- Quartz hoặc kim loại âm thanh dao động: 3 đến 20 MHz nguồn chính với phát hiện thất bại và tùy chọn năng lượng thấp 32,768 kHz cho RTC hoặc đồng hồ thiết bị
RTC với chế độ lịch Gregorian và lịch Ba Tư, tạo hình sóng trong chế độ năng lượng thấp
¢ Các mạch hiệu chuẩn đồng hồ RTC để bù đắp tần số tinh thể 32,768 kHz
️ Chất dao động RC bên trong 8/12 MHz chính xác cao với tần số mặc định 4 MHz để khởi động thiết bị.
Đồng hồ RC bên trong như đồng hồ thiết bị chế độ năng lượng thấp vĩnh viễn
Hai PLL lên đến 240 MHz cho đồng hồ thiết bị và cho USB
Cảm biến nhiệt độ
️ Tối đa 22 kênh DMA ngoại vi (PDC)
• Chế độ sử dụng năng lượng thấp
Chế độ ngủ và lưu trữ, xuống 1 μA trong chế độ lưu trữ
RTC cực thấp năng lượng
• Các thiết bị ngoại vi
- Thiết bị USB 2.0: 12 Mbps, 2668 byte FIFO, tối đa 8 điểm kết thúc hai chiều.
Máy phát sóng
- Tối đa 2 USART với chế độ ISO7816, IrDA®, RS-485, SPI, Manchester và Modem
2 UART 2 dây
️ Tối đa 2 giao diện hai dây (I2C tương thích), 1 SPI, 1 bộ điều khiển đồng bộ hàng loạt
(I2S), 1 Giao diện thẻ đa phương tiện tốc độ cao (SDIO / SD Card / MMC)
2 Bộ đếm thời gian 16 bit 3 kênh với chụp, hình dạng sóng, so sánh và PWM
Quadrature Decoder Logic và 2 bit Gray Up/Down Counter cho Stepper
Động cơ
4 kênh PWM 16 bit với đầu ra bổ sung, đầu vào lỗi, thời gian chết 12 bit
Bộ đếm máy phát điện để điều khiển động cơ
- 32 bit Real-time Timer và RTC với tính năng lịch và báo động
️ Tối đa 16 kênh, 1Msps ADC với chế độ đầu vào khác biệt và tăng độ lập trình
giai đoạn và hiệu chuẩn tự động
Một DAC 2 kênh 12 bit 1Msps
Một so sánh Analog với lựa chọn đầu vào linh hoạt, Hysteresis đầu vào có thể chọn
Đơn vị tính toán kiểm tra dư thừa chu kỳ 32 bit (CRCCU)
️ Viết sổ đăng ký được bảo vệ
• I/O
- Tối đa 79 đường I/O có khả năng ngắt bên ngoài (khó hoặc độ nhạy cấp độ),
gỡ bỏ, lọc trục trặc và kết thúc kháng cự hàng loạt
3 bộ điều khiển đầu vào / đầu ra song song 32 bit, hỗ trợ DMA ngoại vi
Chế độ chụp
• Các gói
LQFP 100 chì, 14 x 14 mm, độ cao 0,5 mm/ 100 quả bóng TFBGA, 9 x 9 mm, độ cao 0,8 mm/
VFBGA 100 quả, 7 x 7 mm, pitch 0,65 mm
LQFP 64 chì, 10 x 10 mm, độ cao 0,5 mm/ 64 pad QFN 9x9 mm, độ cao 0,5 mm
