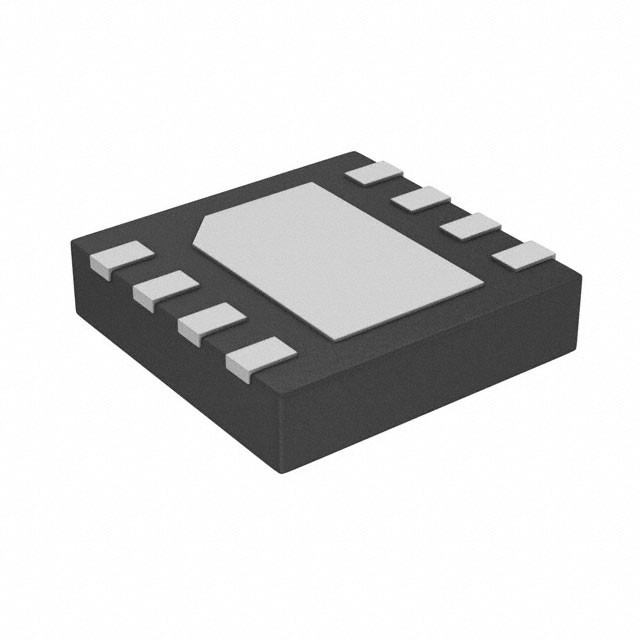

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN Công nghệ vi mạch

Tổng quan về thiết bị

PIC12F/LF1822/16F/LF1823 được mô tả trong trang dữ liệu này. Chúng có sẵn trong các gói 8/14 chân.
Hình 1-1 cho thấy sơ đồ khối của các thiết bị PIC12F/LF1822/16F/LF1823.

CPU RISC hiệu suất cao:

• Chỉ có 49 hướng dẫn để học:
- Tất cả các hướng dẫn một chu kỳ ngoại trừ nhánh
• Tốc độ hoạt động:
- DC 32 MHz dao động / đầu vào đồng hồ
- DC 125 ns chu kỳ hướng dẫn
• Khả năng ngắt với lưu ngữ cảnh tự động
• Đồ cứng sâu 16 cấp với tùy chọn Overflow / Underflow Reset
• Chế độ địa chỉ trực tiếp, gián tiếp và tương đối:
- Hai full 16-bit File Select Registers (FSRs)
- FSRs có thể đọc chương trình và bộ nhớ dữ liệu

Cấu trúc dao động linh hoạt:
• Độ chính xác 32 MHz khối dao động nội bộ:
- Nhà máy hiệu chỉnh đến ± 1%, điển hình
- Dải tần số có thể chọn phần mềm từ 31 kHz đến 32 MHz
• Máy dao động nội bộ năng lượng thấp 31 kHz
• Bốn chế độ tinh thể lên đến 32 MHz
• Ba chế độ đồng hồ bên ngoài lên đến 32 MHz
• 4X Phase Lock Loop (PLL)
• Màn hình đồng hồ an toàn:
- Cho phép tắt an toàn nếu đồng hồ ngoại vi dừng lại
• Khởi động dao động hai tốc độ
• Mô-đun đồng hồ tham chiếu:
#NAME?

Tính năng đặc biệt của vi điều khiển:

• Hoạt động đầy đủ 5,5V PIC12F1822/16F1823
• Tiến hành 1,8V-3.6V PIC12LF1822/16LF1823
• Tự lập trình lại dưới sự điều khiển của phần mềm
• Khởi động lại nguồn (POR), Thời gian khởi động nguồn (PWRT) và Thời gian khởi động dao động (OST)
• Thiết lập lại Brown-out (BOR)
• Bộ đếm thời gian mở rộng (WDT)
• In-Circuit Serial ProgrammingTM (ICSPTM) thông qua hai chân
• In-Circuit Debug (ICD) thông qua hai chân
• Chương trình điện áp thấp được cải tiến (LVP)
• Phạm vi điện áp hoạt động:
- 1.8V-5.5V (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• Bảo vệ mã lập trình
• Có thể tự lập trình dưới sự điều khiển của phần mềm

Tính năng năng lượng thấp:

• Hiện tại chờ (PIC12LF1822/16LF1823):
- 30 nA @ 1.8V, thông thường
• Điện hoạt động (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8V, thông thường
• Lưu lượng thời gian đồng hồ theo dõi năng lượng thấp (PIC12LF1822/16LF1823):
- 500 nA @ 1.8V, thông thường

Tính năng tương tự:
• Mô-đun chuyển đổi từ analog sang kỹ thuật số (ADC):
- Độ phân giải 10 bit, lên đến 8 kênh
- Chuyển đổi có sẵn trong khi ngủ
• Mô-đun so sánh analog:
- Tối đa hai máy so sánh rail-to-rail
- Điều khiển chế độ năng lượng
- Phần mềm điều khiển sự loạn thần.
• Mô-đun tham chiếu điện áp:
- Điện áp cố định tham chiếu (FVR) với 1.024V, 2.048V và 4.096V cấp độ đầu ra
- DAC kháng 5 bit đường ray-đường ray với lựa chọn tham chiếu tích cực và tiêu cực

Các điểm nổi bật ngoại vi:
• Tối đa 11 chân I/O và 1 chân chỉ đầu vào:
- Lưu điện cao / nguồn 25 mA/25 mA
- Khả năng lập trình các bước kéo yếu
- Phiên cắt liên tục có thể lập trình
• Timer0: 8-Bit Timer/Counter với 8-Bit Prescaler
• Thời gian tăng cường1:
- 16 bit bộ đếm thời gian / đếm với prescaler
- Chế độ đầu vào cổng bên ngoài
- Dedicated, năng lượng thấp 32 kHz trình điều khiển dao động
• Timer2: 8-Bit Timer / Counter với 8-Bit Period Register, Prescaler và Postcaler
• Các mô-đun CCP nâng cao (ECCP):
- Các cơ sở thời gian có thể chọn phần mềm
- Tự động tắt và khởi động lại
- PWM điều khiển
• Master Synchronous Serial Port (MSSP) với SPI và I2C với:
- 7 bit address masking
- Khả năng tương thích SMBus/PMBus
• Mô-đun phát tín hiệu máy thu đồng bộ không đồng bộ phổ quát nâng cao (EUSART):
- Tương thích RS-232, RS-485 và LIN
- Thám Baud tự động.
• Mô-đun dao động cảm biến mTouchTM:
- Tối đa 8 kênh đầu vào

Tính năng ngoại vi (tiếp tục):

• Mô-đun điều chế tín hiệu dữ liệu
- Các nguồn điều chế và chất mang có thể lựa chọn
• SR Lock:
- Nhiều tùy chọn Set/Reset input
- Sao chép 555 ứng dụng Timer
