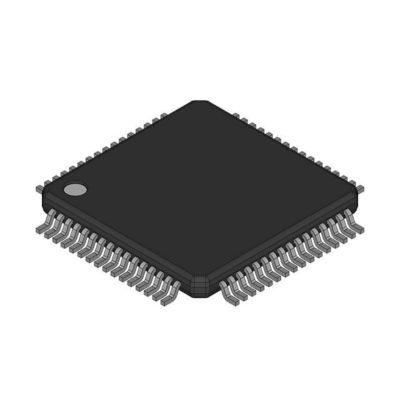

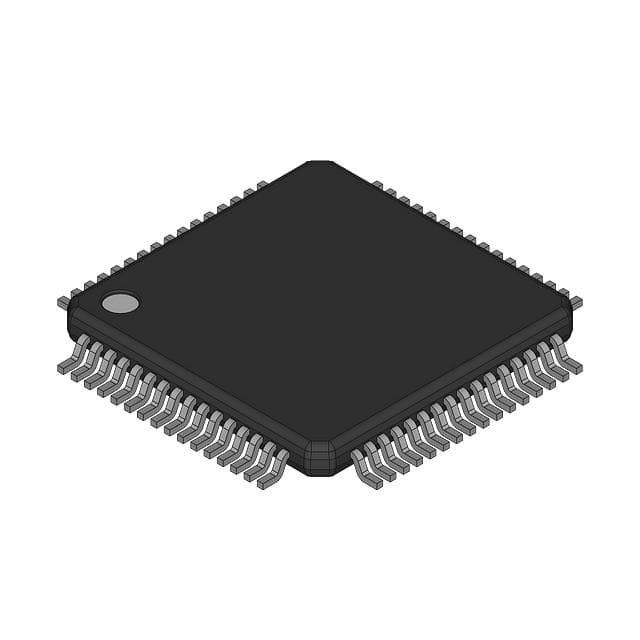

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Tổng quan

ATmega169 là một bộ điều khiển nhỏ 8 bit CMOS năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega169 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
130 Chỉ thị mạnh mẽ Ứng dụng thực thi chu kỳ đồng hồ đơn nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 16 MIPS thông lượng ở 16 MHz
¢ Ứng dụng nhân 2 chu kỳ trên chip
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
16K bytes của In-System Self-Programmable Flash Endurance: 10.000 chu kỳ ghi / xóa
Phần mã khởi động tùy chọn với các bit khóa độc lập Chương trình trong hệ thống bởi chương trình khởi động trên chip Hoạt động đọc trong khi ghi đúng
512 bytes EEPROM Độ bền: 100.000 chu kỳ ghi / xóa
1K byte SRAM nội bộ
️ Khóa lập trình cho bảo mật phần mềm
• Giao diện JTAG (tương thích với IEEE std. 1149.1)
Khả năng quét ranh giới theo tiêu chuẩn JTAG
Hỗ trợ gỡ lỗi trên chip
️ Lập trình Flash, EEPROM, Fuses và Lock Bits thông qua giao diện JTAG
• Các đặc điểm ngoại vi

2 bộ đếm thời gian 8 bit với chế độ Prescaler và So sánh riêng biệt
Một bộ đếm thời gian 16 bit với Prescaler riêng biệt, Chế độ so sánh và Chế độ chụp
️ Trình đếm thời gian thực với dao động riêng biệt
4 kênh PWM
8 kênh, 10 bit ADC
¢ USART Serial có thể lập trình
️ Master/Slave SPI Serial Interface
️ Giao diện hàng loạt phổ quát với máy phát hiện tình trạng khởi động
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
5 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC, tiết kiệm điện, tắt điện và chờ
• I/O và gói
53 Dòng I/O có thể lập trình
️ TQFP 64 dẫn và QFN/MLF 64 pha
• Tốc độ:
ATmega169V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 8 MHz @ 2.7 - 5.5V
ATmega169: 0 - 8 MHz @ 2.7 - 5.5V, 0 - 16 MHz @ 4.5 - 5.5V
• Phạm vi nhiệt độ:
-40°C đến 85°C Công nghiệp
• Tiêu thụ điện cực thấp
Chế độ hoạt động:
1 MHz, 1,8V: 350μA
32 kHz, 1,8V: 20μA (bao gồm cả bộ dao động)
32 kHz, 1,8V: 40μA (bao gồm cả bộ dao động và LCD)
Chế độ tắt điện: 0,1μA ở 1.8V
