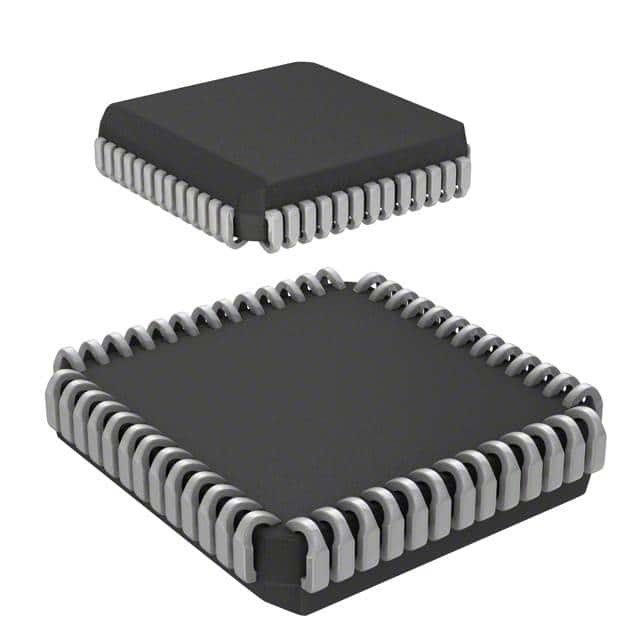

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim Integrated

Mô tả chi tiết

Các bộ vi điều khiển DS87C530 / DS83C530 EPROM / ROM với đồng hồ thời gian thực (RTC) là các bộ vi điều khiển tương thích 8051 dựa trên lõi tốc độ cao của Dallas Semiconductor.Họ sử dụng 4 đồng hồ cho mỗi chu kỳ hướng dẫn thay vì 12 sử dụng bởi tiêu chuẩn 8051Họ cũng cung cấp một sự pha trộn độc đáo của các thiết bị ngoại vi không có sẵn rộng rãi trên các bộ xử lý khác. Chúng bao gồm một RTC trên chip và hỗ trợ sao lưu pin cho một chip 1k x 8 SRAM.Chế độ quản lý năng lượng mới cho phép phần mềm chọn hoạt động năng lượng giảm trong khi vẫn xử lý.

Các đặc điểm

■ 80C52 tương thích
8051 Khả năng tương thích với bộ hướng dẫn
Bốn cổng I/O 8-bit
Ba bộ đếm thời gian 16 bit
256 Bytes Scratchpad RAM
■ Bộ nhớ lớn trên chip
16kB EPROM (OTP)
1kB SRAM trên chip cho MOVX
■ Các tính năng ROMIZE
Chọn kích thước ROM trên chip hiệu quả từ
0 đến 16kB
Cho phép truy cập toàn bộ bản đồ bộ nhớ bên ngoài
Điều chỉnh động bởi phần mềm
hữu ích như một khối khởi động cho Flash bên ngoài
■ Chức năng không biến động
Đồng hồ thời gian thực trên chip với báo động bị ngắt
Hỗ trợ Backup pin 1kB SRAM
■ Kiến trúc tốc độ cao
4 Đồng hồ/chu kỳ máy (8051 = 12)
Chạy DC đến tốc độ đồng hồ 33MHz
Hướng dẫn một chu kỳ trong 121ns
Chỉ dẫn dữ liệu kép
Tùy chọn MOVX chiều dài biến để truy cập
RAM nhanh / chậm / Thiết bị ngoại vi
■ Chế độ quản lý năng lượng
Nguồn đồng hồ có thể lập trình tiết kiệm năng lượng
chạy từ (crystal/64) hoặc (crystal/1024)
Cung cấp phần cứng tự động và phần mềm thoát
■ Chế độ giảm EMI vô hiệu hóa ALE
■ Hai cổng hàng loạt phần cứng Full-Duplex
■ Máy điều khiển tích hợp cao bao gồm:
Lập lại khi mất điện
Điện bị ngắt sớm báo động
Bộ đếm thời gian có thể lập trình
■ 14 tổng số nguồn gián đoạn với sáu nguồn bên ngoài
