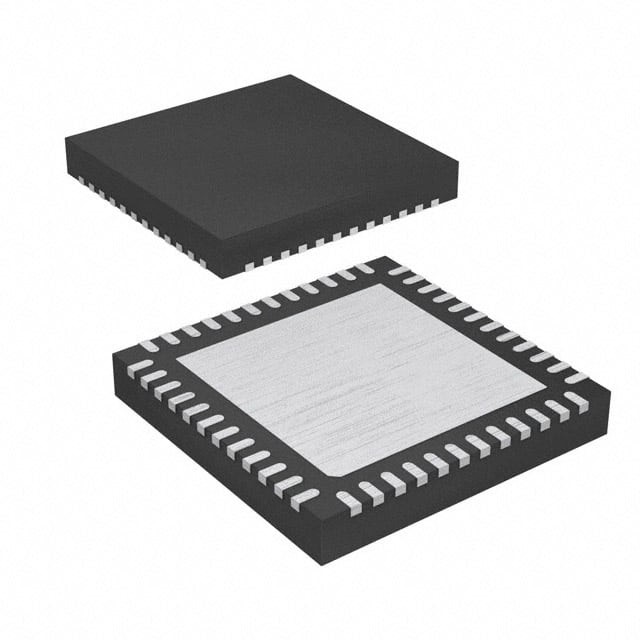

MC9S08QE32CFT IC MCU 8BIT 32KB FLASH 48QFN N✖P USA Inc.

Đặc điểm

• Đơn vị xử lý trung tâm 8-bit HCS08 (CPU)
️ Tối đa 20 MHz CPU ở 3,6 V đến 1,8 V trên phạm vi nhiệt độ
¥40 °C đến 85 °C
Bộ lệnh HC08 với thêm lệnh BGND
Hỗ trợ tối đa 32 nguồn ngắt / thiết lập lại
• Bộ nhớ trên chip
Đọc / chương trình / xóa flash trên điện áp và nhiệt độ hoạt động đầy đủ
️ Bộ nhớ truy cập ngẫu nhiên (RAM)
¢ Vòng mạch bảo mật để ngăn chặn truy cập trái phép vào RAM và nội dung flash
• Cách tiết kiệm năng lượng
2 chế độ ngắt năng lượng thấp
Chế độ chờ năng lượng giảm
Chế độ chạy và chờ năng lượng thấp cho phép các thiết bị ngoại vi chạy trong khi bộ điều chỉnh điện áp ở trạng thái chờ
¢ Clock gating register có thể tắt đồng hồ cho các mô-đun không sử dụng, do đó làm giảm dòng điện
Động dao động bên ngoài năng lượng rất thấp có thể được sử dụng trong chế độ stop2 hoặc stop3 để cung cấp nguồn đồng hồ chính xác cho bộ đếm thời gian thực
Thời gian thức dậy điển hình từ chế độ dừng 3 6 μs
• Tùy chọn nguồn đồng hồ
¢ Máy dao động (XOSC) ¢ Máy dao động Pierce điều khiển vòng lặp; vòng cộng hưởng tinh thể hoặc gốm từ 31,25 kHz đến 38,4 kHz hoặc 1 MHz đến 16 MHz
Nguồn đồng hồ nội bộ (ICS) Mô-đun nguồn đồng hồ nội bộ có chứa vòng lặp khóa tần số (FLL) được điều khiển bởi tham chiếu nội bộ hoặc bên ngoài; việc cắt tỉa chính xác tham chiếu nội bộ cho phép 0.2% độ phân giải và 2% độ lệch so với nhiệt độ và điện áp; hỗ trợ tần số bus từ 1 MHz đến 10 MHz
• Bảo vệ hệ thống
️ Tiêu chuẩn máy tính hoạt động đúng (COP) với tùy chọn chạy từ nguồn đồng hồ nội bộ chuyên dụng 1 kHz hoặc đồng hồ bus
¢ Cảnh báo điện áp thấp với ngắt
- Khám phá điện áp thấp với thiết lập lại hoặc ngắt
- Khám phá mã hoạt động bất hợp pháp với thiết lập lại
- Khám phá địa chỉ bất hợp pháp với thiết lập lại
Bảo vệ chặn đèn flash
