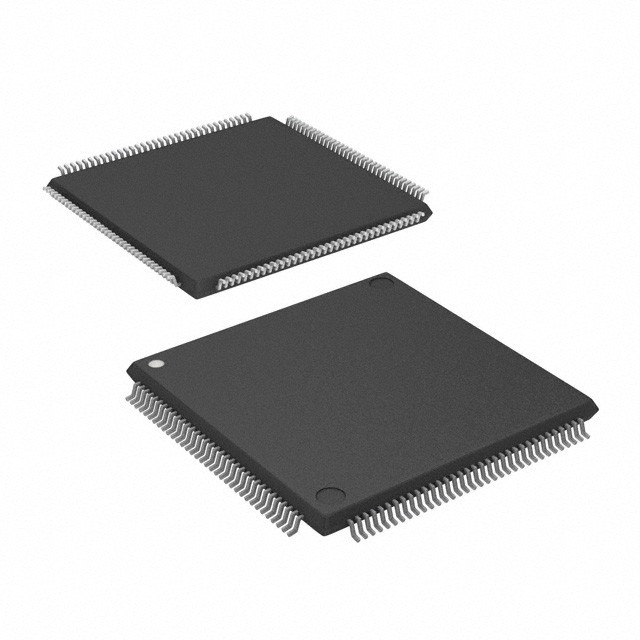

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Công nghệ vi mạch

Mô tả

AT32UC3A3 là một bộ vi điều khiển hệ thống trên chip hoàn chỉnh dựa trên bộ vi xử lý AVR32 UC RISC chạy ở tần số lên đến 66MHz. AVR32 UC là một lõi vi xử lý RISC 32 bit hiệu suất cao,được thiết kế cho các ứng dụng nhúng có chi phí nhạy cảm, với sự nhấn mạnh đặc biệt về tiêu thụ điện năng thấp, mật độ mã cao và hiệu suất cao.

Đặc điểm

• Máy vi điều khiển hiệu suất cao, năng lượng thấp AVR®32 UC 32 bit
¢ Bộ hướng dẫn RISC đơn chu kỳ nhỏ gọn bao gồm bộ hướng dẫn DSP
Đọc-Sửa đổi-Viết hướng dẫn và thao tác bit nguyên tử
️ Thực hiện 1.49DMIPS/MHz
• Tối đa 91DMIPS chạy ở tốc độ 66MHz từ Flash (1 trạng thái chờ)
• Tối đa 54 DMIPS chạy ở tốc độ 36MHz từ Flash (0 trạng thái chờ)
Đơn vị bảo vệ bộ nhớ
• Hệ thống xe buýt đa lớp
¢ Chuyển dữ liệu hiệu suất cao trên các xe buýt riêng biệt để tăng hiệu suất
8 kênh DMA ngoại vi (PDCA) cải thiện tốc độ cho truyền thông ngoại vi
4 kênh DMA chung cho đường dẫn dữ liệu băng thông cao
• Flash tốc độ cao bên trong
256KBytes, 128KBytes, 64KBytes phiên bản
¢ Truy cập Flash một chu kỳ lên đến 36MHz
️ Prefetch Buffer tối ưu hóa thực thi lệnh ở tốc độ tối đa
4 ms thời gian lập trình trang và 8ms thời gian xóa chip đầy đủ
- 100.000 chu kỳ ghi, khả năng lưu trữ dữ liệu 15 năm
Khóa an ninh Flash và khu vực cấu hình được xác định bởi người dùng
• SRAM tốc độ cao nội bộ
64KBytes truy cập một chu kỳ ở tốc độ đầy đủ, kết nối với CPU Local Bus
64KBytes trên hệ thống bus đa lớp
• Bộ điều khiển ngắt
Dịch vụ gián đoạn chậm tự động với ưu tiên lập trình
• Chức năng hệ thống
️ Power và Clock Manager bao gồm RC Clock nội bộ và một bộ dao động 32KHz
Hai máy dao động đa chức năng và hai vòng khóa pha (PLL),
️ Đồng hồ đồng hồ thời gian thực
• Những ký ức bên ngoài
Hỗ trợ SDRAM, SRAM, NandFlash (ECC 1 bit và 4 bit), Compact Flash
️ Tối đa 66 MHz
• Hỗ trợ thiết bị lưu trữ bên ngoài
¢ MultiMediaCard (MMC), Secure-Digital (SD), SDIO V1.1
CE-ATA, FastSD, SmartMedia, Compact Flash
️ Bộ nhớ: định dạng tiêu chuẩn V1.40, PRO định dạng V1.00, Micro
IDE
• Một hệ thống mã hóa tiên tiến (AES) cho AT32UC3A3256S, AT32UC3A3128S và AT32UC3A364S
¢ ¢ ¢ 256-, 192-, 128-bit Key Algorithm, phù hợp với FIPS PUB 197 đặc điểm kỹ thuật
Khả năng mã hóa / giải mã bộ đệm
• Universal Serial Bus (USB)
Thiết bị USB tốc độ cao (480Mbit / s) / MiniHost với On-The-Go (OTG)
️ Cấu hình và quản lý điểm cuối linh hoạt với các kênh DMA chuyên dụng
¢ Các máy thu trên chip bao gồm cả Pull-Up
• Một bộ chuyển đổi analog-đối với kỹ thuật số 8 kênh 10 bit, đa kết hợp với các IO kỹ thuật số.
• Hai bộ đếm thời gian 16 bit 3 kênh (TC)
• Bốn máy thu và phát thông đồng bộ/không đồng bộ (USART)
️ Máy phát Baudrate độc lập, Hỗ trợ cho giao diện SPI, IrDA và ISO7816
Hỗ trợ bàn tay phần cứng, giao diện RS485 và Modem Line
• Hai giao diện ngoại vi hàng loạt Master / Slave (SPI) với tín hiệu Chip Select
• Một bộ điều khiển giao thức hàng loạt đồng bộ
Hỗ trợ I2S và giao thức chung dựa trên khung
• Hai Master / Slave Two-Wire Interface (TWI), 400kbit / s I2C tương thích
• Hệ thống gỡ lỗi trên chip (kết nối JTAG)
- Nexus Class 2+, Runtime Control, không xâm nhập dữ liệu và theo dõi chương trình
• 110 mục đích đầu vào / đầu ra chung (GPIO)
Chế độ tiêu chuẩn hoặc tốc độ cao
Khả năng chuyển đổi: lên đến 66MHz
• 144-pin TBGA và LQFP
• Cung cấp điện 3.3V duy nhất
