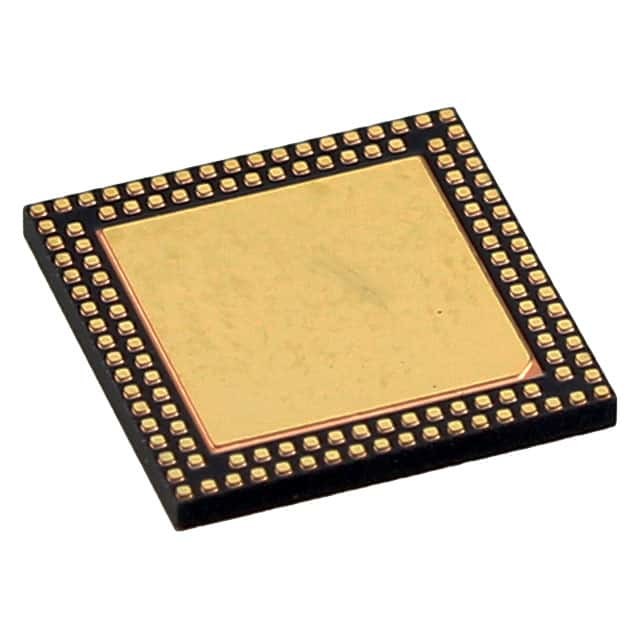

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Công nghệ vi mạch

Tổng quan về thiết bị

Tài liệu này chứa các thiết bị PIC32MX1XX/2XX.

Điều kiện vận hành
• 2,3V đến 3,6V, -40oC đến +105oC, DC đến 40 MHz

Trọng tâm: 40 MHz MIPS32® M4K®

• Chế độ MIPS16e® cho đến 40% kích thước mã nhỏ hơn
• Hiệu suất 1,56 DMIPS/MHz (Dhrystone 2.1)
• Kiến trúc hiệu quả mã (C và Assembly)
• Một chu kỳ (MAC) 32x16 và hai chu kỳ 32x32 nhân

Quản lý đồng hồ
• 0,9% dao động bên trong
• PLL có thể lập trình và nguồn đồng hồ dao động
• Phòng chống trục trặc đồng hồ (FSCM)
• Máy đánh thời gian độc lập cho chó canh
• Thức dậy và khởi động nhanh

Quản lý năng lượng

• Chế độ quản lý năng lượng thấp (ngủ, không hoạt động)
• Chế độ bật lại tích hợp và bật lại màu nâu
• Điện động 0,5 mA/MHz (thường)
• Điện IPD 20 μA (thường)

Tính năng giao diện âm thanh

• Truyền thông dữ liệu: I2S, LJ, RJ, DSP
• Giao diện điều khiển: SPI và I2CTM
• Đồng hồ chính:
- Sản xuất tần số đồng hồ phân số
- Có thể đồng bộ với đồng hồ USB
#NAME?

Tính năng tương tự tiên tiến

• Mô-đun ADC:
- 10-bit 1.1 Msps tốc độ với một S & H
- Tối đa 10 đầu vào tương tự trên thiết bị 28 pin và 13 đầu vào tương tự trên thiết bị 44 pin
• Nguồn kích hoạt ADC linh hoạt và độc lập
• Đơn vị đo thời gian sạc (CTMU):
- Hỗ trợ cảm ứng cảm ứng mTouch TM
- Cung cấp đo thời gian độ phân giải cao (1 ns)
- Khả năng đo nhiệt độ trên chip
• Các nhà so sánh:
- Tối đa ba module so sánh analog
- Các tham chiếu có thể lập trình với 32 điểm điện áp

Các bộ đếm thời gian / So sánh đầu ra / Thu thập đầu vào

• Năm bộ đếm thời gian chung:
- Năm 16 bit và tối đa hai 32 bit Timer / Counters
• Năm mô-đun Output Compare (OC)
• Năm mô-đun thu thập đầu vào (IC)
• Trình chọn kẹp ngoại vi (PPS) để cho phép tái lập bản đồ chức năng
• Mô-đun Real-Time Clock and Calendar (RTCC)

Giao diện truyền thông

• Bộ điều khiển OTG tốc độ đầy đủ phù hợp với USB 2.0
• Hai mô-đun UART (10 Mbps)
- Hỗ trợ giao thức LIN 2.0 và hỗ trợ IrDA®
• Hai mô-đun SPI 4 dây (20 Mbps)
• Hai mô-đun I2C (lên đến 1 Mbaud) hỗ trợ SMBus
• Trình chọn kẹp ngoại vi (PPS) để cho phép tái lập bản đồ chức năng
• Cổng chính song song (PMP)

Truy cập bộ nhớ trực tiếp (DMA)

• Bốn kênh DMA phần cứng với phát hiện kích thước dữ liệu tự động
• Hai kênh bổ sung dành riêng cho USB
• Kiểm tra dư thừa chu kỳ có thể lập trình (CRC)

Input/Output

• 15 mA nguồn / bể trên tất cả các chân I / O
• Các chân dung chịu 5V
• Có thể chọn ống thoát nước mở, kéo lên và kéo xuống
• Ngắt bên ngoài trên tất cả các chân I/O

Trình độ và hỗ trợ lớp B

• AEC-Q100 REVG (thể loại 2 -40oC đến +105oC) dự kiến
• Thư viện an toàn lớp B, IEC 60730

Hỗ trợ phát triển Debugger

• Chương trình trong mạch và trong ứng dụng
• 4-cáp MIPS® nâng cao giao diện JTAG
• Chương trình không giới hạn và sáu điểm ngắt dữ liệu phức tạp
• Quét ranh giới IEEE 1149.2 tương thích (JTAG)
