XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP Công nghệ Infineon

Thông tin chung về thiết bị

Các dẫn xuất XC236x là thành viên hiệu suất cao của gia đình Infineon XC2000 của các bộ vi điều khiển CMOS chip đơn đầy đủ tính năng.Các thiết bị này mở rộng chức năng và hiệu suất của gia đình C166 về hướng dẫn (đơn vị MAC)Chúng kết hợp hiệu suất CPU cao (lên đến 66 triệu hướng dẫn mỗi giây) với chức năng ngoại vi cao và khả năng IO nâng cao.Các thiết bị ngoại vi tối ưu có thể được điều chỉnh theo yêu cầu của ứng dụng theo cách linh hoạtCác dẫn xuất này cũng cung cấp việc tạo đồng hồ thông qua PLL và các nguồn đồng hồ nội bộ hoặc bên ngoài, và các mô-đun bộ nhớ trên chip khác nhau như chương trình Flash, RAM chương trình và RAM dữ liệu.

Tóm lại các đặc điểm

Để có một cái nhìn tổng quan hoặc tham khảo nhanh chóng, các thuộc tính của XC236x?? được liệt kê ở đây theo cách tổng hợp.
• CPU hiệu suất cao 16 bit với đường ống dẫn 5 giai đoạn
Thời gian chu kỳ chỉ dẫn 15 ns tại đồng hồ CPU 66 MHz (Việc thực hiện một chu kỳ)
1 chu kỳ cộng và trừ 32 bit với kết quả 40 bit
– 1-Cycle Multiplication (16 × 16 bit)
️ Chỉ dẫn nhân và tích lũy 1 chu kỳ (MAC)
Phân chia nền (32 / 16 bit) trong 21 chu kỳ
️ Cải thiện các cơ sở thao tác bit Boolean
️ Thực hiện nhảy chu kỳ không
️ Hướng dẫn bổ sung để hỗ trợ HLL và hệ điều hành
️ Thiết kế dựa trên đăng ký với nhiều ngân hàng đăng ký biến
Hỗ trợ chuyển đổi ngữ cảnh nhanh với hai ngân hàng đăng ký địa phương bổ sung
16 MBytes Tổng không gian địa chỉ tuyến tính cho mã và dữ liệu
1024 Bytes On-Chip Special Function Register Area (C166 Family tương thích)
• Hệ thống ngắt kết nối 16 cấp độ ưu tiên với tối đa 79 nguồn, đầu vào bên ngoài có thể chọn
cho Interrupt Generation và Wake-Up, Sample-Rate xuống còn 15 ns
• Các cơ sở truyền dữ liệu đơn chu kỳ 8 kênh
Máy điều khiển sự kiện ngoại vi (PEC), các trỏ 24-bit bao gồm tổng không gian địa chỉ
• Sản xuất đồng hồ từ các nguồn đồng hồ bên trong hoặc bên ngoài,
qua PLL trên chip hoặc qua Prescaler
• Các mô-đun bộ nhớ trên chip
1 Kbyte RAM Stand-By trên chip (SBRAM)
2 Kbyte RAM cổng kép trên chip (DPRAM)
16 Kbytes On-Chip Data SRAM (DSRAM)
¢ Tối đa 32 Kbyte trên chip Chương trình / Dữ liệu SRAM (PSRAM)
¢ Tối đa 576 Kbyte bộ nhớ chương trình trên chip (Bộ nhớ flash)
• Các mô-đun ngoại vi trên chip
2 bộ chuyển đổi A/D đồng bộ với tổng cộng 16 kênh, độ phân giải 10 bit,
Thời gian chuyển đổi xuống còn 1,2 μs, Tiến trình xử lý dữ liệu tùy chọn (Giảm dữ liệu,
Kiểm tra phạm vi)
¢ Đơn vị thu thập và so sánh mục đích chung 16 kênh (CAPCOM2)
2 đơn vị thu thập/so sánh để tạo tín hiệu PWM linh hoạt (CCU6x)
Đơn vị hẹn giờ đa chức năng chung với 5 bộ hẹn giờ
6 kênh giao diện hàng loạt được sử dụng như UART, LIN, đồng bộ tốc độ cao
Kênh (SPI/QSPI), giao diện bus IIC (đối thoại 10 bit, 400 kbit/s), giao diện IIS
️ Giao diện MultiCAN trên chip (Rev. 2.0B hoạt động) với 64 Object Message
(Full CAN/Basic CAN) trên 3 nút CAN và chức năng cổng
️ Đồng hồ thời gian thực trên chip
• Tối đa 12 Mbytes Không gian địa chỉ bên ngoài cho mã và dữ liệu
Các đặc điểm xe buýt bên ngoài có thể lập trình cho các phạm vi địa chỉ khác nhau
– Multiplexed or Demultiplexed External Address/Data Buses
️ Độ rộng của bus địa chỉ có thể lựa chọn
️ Độ rộng 16-bit hoặc 8-bit Data Bus
4 tín hiệu chọn chip lập trình
• Cung cấp điện đơn từ 3,0 V đến 5,5 V
• Bộ đếm thời gian và bộ đếm dao động có thể lập trình
• Tối đa 75 đường I/O mục đích chung
• Bootstrap Loader trên chip
• Được hỗ trợ bởi một loạt các công cụ phát triển như trình biên dịch C,
Các gói Macro-Assembler, Emulators, bảng đánh giá, HLL-Debuggers, Simulators,
Máy phân tích logic, bảng lập trình
• Hỗ trợ gỡ lỗi trên chip thông qua giao diện JTAG

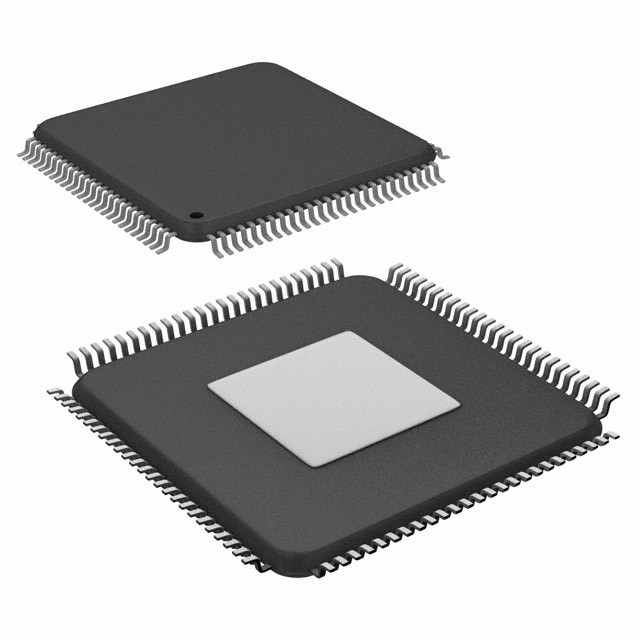

• Bao bì LQFP màu xanh lá cây 100 pin, độ cao 0,5 mm (19.7 mil)
