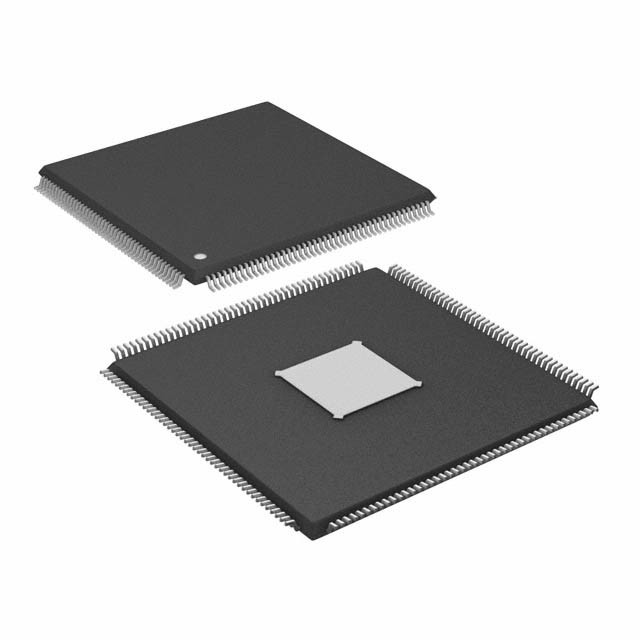

SPC5748GK1MKU6 IC MCU 32BIT 6MB FLASH 176LQFP N✖P USA Inc.

Mô tả

Máy vi điều khiển này là một thiết bị hệ thống trên chip (SoC) 32 bit được thiết kế để sử dụng trong các ứng dụng điều khiển động cơ tầm trung và điều khiển truyền động ô tô.
Nó tương thích với các thiết bị trong dòng MPC5600 của Freescale và cung cấp hiệu suất và khả năng vượt xa các thiết bị MPC5632M.
Trọng tâm bộ vi xử lý máy chủ e200z4 của vi điều khiển được xây dựng dựa trên công nghệ Power Architecture® và được thiết kế đặc biệt cho các ứng dụng nhúng.lõi này hỗ trợ hướng dẫn xử lý tín hiệu kỹ thuật số (DSP).
Thiết bị có hai cấp độ phân cấp bộ nhớ bao gồm 8 KB bộ nhớ cache chỉ dẫn, được hỗ trợ bởi SRAM trên chip 128 KB và bộ nhớ flash nội bộ 2 MB.
Để phát triển, thiết bị bao gồm một bus hiệu chuẩn chỉ có thể truy cập khi sử dụng Hệ thống hiệu chuẩn VertiCal Freescale.

• 150 MHz e200z4 Power Architecture lõi

️ Mã hóa chỉ dẫn chiều dài biến (VLE)
️ Kiến trúc siêu quy mô với 2 đơn vị thực thi
️ Tối đa 2 chỉ dẫn số nguyên hoặc dấu phẩy động mỗi chu kỳ
️ Tối đa 4 lần nhân và tích lũy các hoạt động mỗi chu kỳ
• Tổ chức trí nhớ
2 MB bộ nhớ flash trên chip với ECC và đọc trong khi ghi (RWW)
- 128 KB SRAM trên chip với chức năng chờ (32 KB) và ECC
8 KB instruction cache (với khóa dòng), có thể cấu hình như 2 hoặc 4 chiều
14 + 3 KB mã eTPU và RAM dữ liệu
4 4 công tắc ngang (XBAR)
️ 24 MMU
• Không bảo vệ an toàn
Đơn vị bảo vệ bộ nhớ 16 điểm (MPU)
Đơn vị CRC với 3 phân mô-đun
Cảm biến nhiệt độ ngã ba
• Ngắt lời
️ Bộ điều khiển gián đoạn có thể cấu hình (INTC) với gián đoạn không có mặt nạ (NMI)
️ 64 kênh eDMA
• Kênh truyền hình
3 mô-đun eSCI
3 mô-đun DSPI (2 trong số đó hỗ trợ kênh thứ hai micro downstream [MSC])
3 mô-đun FlexCAN với 64 bộ đệm tin nhắn
1 mô-đun FlexRay (V2.1) lên đến 10 Mbit/s với kênh kép hoặc đơn, 128 đối tượng tin nhắn, ECC
• 1 eMIOS
24 kênh thống nhất
• 1 eTPU2 (eTPU thế hệ thứ hai)
32 kênh tiêu chuẩn
1 module phản ứng (6 kênh với 3 đầu ra mỗi kênh)
• 2 bộ chuyển đổi analog-điện tử nâng cao (eQADC)
- Bốn mươi kênh đầu vào 12 bit (được đa phương trên 2 ADC); có thể mở rộng lên 56 kênh với các bộ đa phương bên ngoài
6 hàng lệnh
Hỗ trợ kích hoạt và DMA
Thời gian chuyển đổi tối thiểu 688 ns
• Bộ tải Bootstrap CAN / SCI trên chip với Boot Assist Module (BAM)
• Nexus: lớp 3+ cho lõi; lớp 1 cho eTPU
• JTAG (5-pin)
• Đèn báo kích hoạt phát triển (DTS)
¢ Đinh EVTO để liên lạc với công cụ bên ngoài
• Sản xuất đồng hồ
️ Máy dao động chính trên chip 4 ️ 40 MHz
FMPLL trên chip (chuỗi khóa pha điều chỉnh tần số)
• Tối đa 112 đường I/O mục đích chung
️ Có thể lập trình riêng biệt như đầu vào, đầu ra hoặc chức năng đặc biệt
️ Mức ngưỡng có thể lập trình (hysteresis)
• Chế độ giảm năng lượng: chậm, dừng và chờ
• Hệ thống cung ứng linh hoạt
️ 5V nguồn duy nhất với nhựa đệm bên ngoài
️ Phương tiện cung cấp bên ngoài nhiều: 5V, 3.3V và 1.2V
