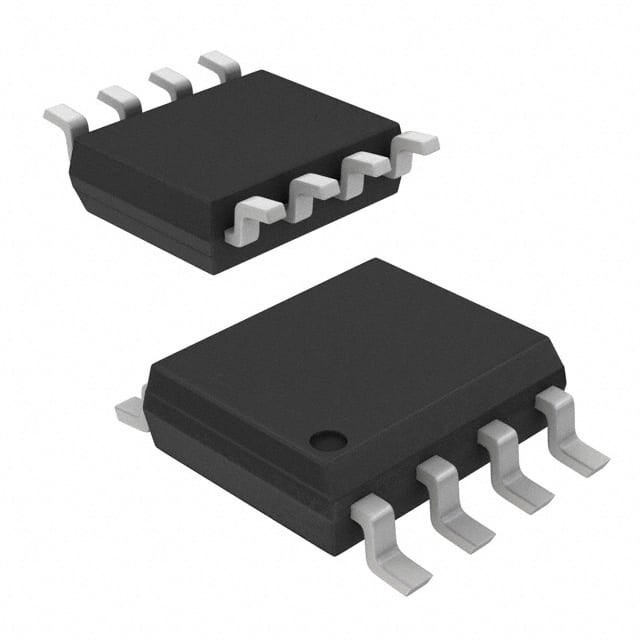

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Công nghệ vi mạch

Tổng quan

ATtiny25/45/85 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny25/45/85 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
120 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ duy nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
2/4/8K byte bộ nhớ flash trong hệ thống
• Độ bền: 10.000 chu kỳ ghi / xóa
128/256/512 Bytes EEPROM có thể lập trình trong hệ thống
• Độ bền: 100.000 chu kỳ ghi / xóa
128/256/512 Bytes SRAM nội bộ
️ Khóa lập trình cho tự lập trình Flash Program và EEPROM Data Security
• Các đặc điểm ngoại vi
- 8 bit Timer/Counter với Prescaler và hai kênh PWM
️ Máy hẹn giờ tốc độ cao 8 bit / đếm với Prescaler riêng biệt
• 2 đầu ra PWM tần số cao với sổ đăng ký so sánh đầu ra riêng biệt
• Máy tạo thời gian chết có thể lập trình
USI Universal Serial Interface với máy dò trạng thái khởi động
️ 10 bit ADC
• 4 kênh kết thúc duy nhất
• 2 cặp kênh ADC khác biệt với lợi nhuận có thể lập trình (1x, 20x)
• Đo nhiệt độ
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
• Tính năng đặc biệt của bộ điều khiển vi mô
– debugWIRE On-chip Debug System
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên ngoài và bên trong
️ Chế độ hoạt động không hoạt động năng lượng thấp, giảm tiếng ồn ADC và chế độ tắt điện
– Enhanced Power-on Reset Circuit
¢ Vòng mạch phát hiện màu nâu có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
• I/O và gói
6 đường I/O có thể lập trình
8 pin PDIP, 8-pin SOIC, 20-pad QFN/MLF, và 8-pin TSSOP (chỉ ATtiny45/V)
• Điện áp hoạt động
- 1,8 - 5,5V cho ATtiny25V/45V/85V
- 2,7 - 5,5V cho ATtiny25/45/85
• Tỷ lệ tốc độ
ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny25/45/85: 0 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• Phạm vi nhiệt độ công nghiệp
• Tiêu thụ năng lượng thấp
Chế độ hoạt động:
• 1 MHz, 1,8V: 300 μA
Chế độ tắt điện:
• 0,1 μA ở 1.8V
