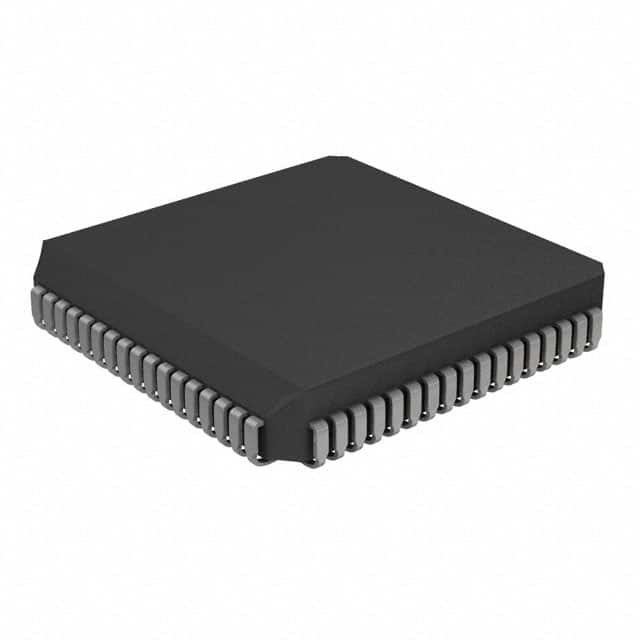

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Công nghệ vi mạch

Tổng quan

Bảng dữ liệu này bao gồm nhóm PIC17C7XX của gia đình vi điều khiển PIC17CXXX.

Tính năng cốt lõi của vi điều khiển:
• Chỉ có 58 chỉ dẫn đơn từ để học
• Tất cả các hướng dẫn một chu kỳ (121 ns) ngoại trừ các nhánh chương trình và bảng đọc / ghi có hai chu kỳ
• Tốc độ hoạt động:
- DC - 33 MHz đầu vào đồng hồ
- DC - 121 ns chu kỳ hướng dẫn
• Máy nhân phần cứng đơn chu kỳ 8 x 8
• Khả năng ngắt
• 16 cấp độ sâu hardware stack
• Các chế độ địa chỉ trực tiếp, gián tiếp và tương đối
• Khả năng thực hiện bộ nhớ chương trình nội bộ / bên ngoài, có khả năng giải quyết không gian bộ nhớ chương trình 64K x 16

Tính năng ngoại vi:
• Tối đa 66 chân I/O với điều khiển hướng riêng
• Chuyển đổi analog sang kỹ thuật số đa kênh 10 bit
• Máy rửa dòng điện cao / nguồn cho ổ LED trực tiếp
• Bốn chân đầu vào chụp
- Các hình ảnh được chụp là 16 bit, độ phân giải tối đa 121 ns
• Ba đầu ra PWM (cải cách là 1 đến 10 bit)
• TMR0: 16 bit bộ đếm thời gian / bộ đếm với
Máy định dạng 8 bit có thể lập trình
• TMR1: 8 bit bộ đếm thời gian / đếm
• TMR2: 8 bit bộ đếm thời gian / đếm
• TMR3: 16 bit bộ đếm thời gian / đếm
• Hai Universal Synchronous Asynchronous Receiver Transmitter (USART / SCI) với các máy phát tốc độ baud độc lập
• Cổng Serial đồng bộ (SSP) với chế độ SPITM và I2CTM (bao gồm chế độ chủ I2C)

Tính năng đặc biệt của vi điều khiển:
• Khởi động lại nguồn (POR), Thời gian khởi động nguồn (PWRT) và Thời gian khởi động dao động (OST)
• Watchdog Timer (WDT) với bộ dao động RC trên chip riêng cho hoạt động đáng tin cậy
• Brown-out Reset
• Bảo vệ mã
• Chế độ ngủ tiết kiệm năng lượng
• Các tùy chọn dao động có thể chọn

Công nghệ CMOS:
• Công nghệ CMOS EPROM tốc độ cao, năng lượng thấp
• Thiết kế hoàn toàn tĩnh
• Phạm vi điện áp hoạt động rộng (3.0V đến 5.5V)
• Phạm vi nhiệt độ thương mại và công nghiệp
• Tiêu thụ năng lượng thấp
- < 5 mA @ 5V, 4 MHz
- 100 μA điển hình @ 4.5V, 32 kHz
- < 1 μA điện dự phòng điển hình @ 5V
