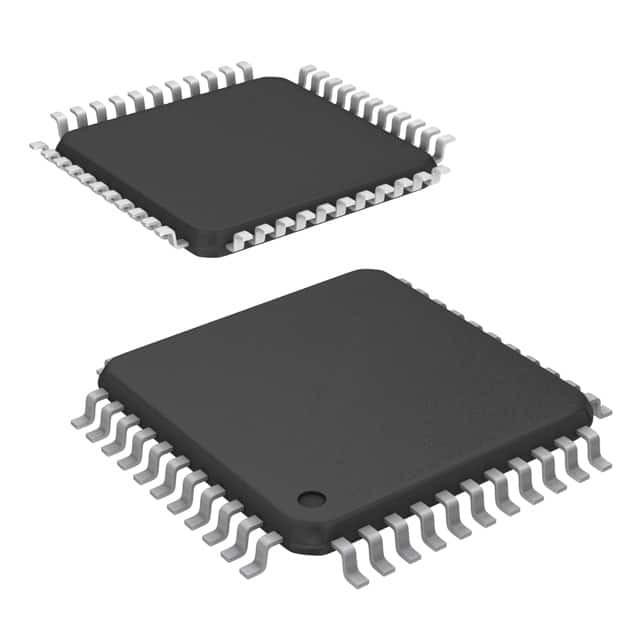

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Công nghệ Infineon

Tổng quan chức năng của PSoC®

Gia đình PSoC® bao gồm nhiều thiết bị hỗn hợp tín hiệu hỗn hợp với thiết bị điều khiển trên chip.Thiết bị lập trình chip đơn chi phí thấpCác thiết bị PSoC bao gồm các khối logic tương tự và kỹ thuật số có thể cấu hình, cũng như các kết nối liên kết có thể lập trình.Kiến trúc này cho phép người dùng tạo các cấu hình thiết bị ngoại vi tùy chỉnh phù hợp với các yêu cầu của từng ứng dụng riêng lẻNgoài ra, một CPU nhanh, bộ nhớ chương trình Flash, bộ nhớ dữ liệu SRAM và IO có thể cấu hình được bao gồm trong một loạt các gói và gói thuận tiện.

Đặc điểm

■ Máy xử lý kiến trúc Harvard mạnh mẽ
M8C Processor Tốc độ lên đến 24 MHz
8x8 nhân, 32 bit tích lũy
️ Lượng năng lượng thấp ở tốc độ cao
Động lực 3.0 đến 5.25V
️ Điện áp hoạt động xuống còn 1,0V sử dụng máy bơm chế độ chuyển mạch OnChip (SMP)
️ Phạm vi nhiệt độ công nghiệp: -40°C đến +85°C
■ Các thiết bị ngoại vi tiên tiến (các khối PSoC)
12 Khối PSoC tương tự đường sắt đến đường sắt cung cấp:
- Tối đa 14 bit ADC
- Tối đa 9 bit DAC
- Bộ khuếch đại tăng cường có thể lập trình
- Bộ lọc và so sánh có thể lập trình
8 khối PSoC số cung cấp:
- 8 đến 32 bit Timers, Counters, và PWMs
- CRC và PRS
- Tối đa 2 UART Full-Duplex
- Nhiều chủ hoặc nô lệ SPITM
- Kết nối với tất cả các GPIO Pin
Các thiết bị ngoại vi phức tạp do kết hợp các khối
■ Chế độ đồng hồ chính xác, có thể lập trình
️ Máy dao động nội bộ 2,5% 24/48 MHz
24/48 MHz với tùy chọn 32 kHz Crystal
️ Ứng dụng biến động bên ngoài tùy chọn, lên đến 24 MHz
️ Máy dao động nội bộ cho chó canh và giấc ngủ
■ Bộ nhớ linh hoạt trên chip
¢ 16K Flash Program Storage 50.000 Xóa/Viết chu kỳ
256 Bytes SRAM lưu trữ dữ liệu
¢ Chương trình hàng loạt trong hệ thống (ISSP)
️ Cập nhật Flash một phần
️ Phương thức bảo vệ linh hoạt
️ EEPROM Emulation trong Flash
■ Cấu hình chân có thể lập trình
25 mA Sink trên tất cả GPIO
️ Kéo lên, kéo xuống, High Z, Strong, hoặc chế độ ổ cắm cống mở trên tất cả GPIO
️ Tối đa 12 đầu vào tương tự trên GPIO
4 đầu ra tương tự 30 mA trên GPIO
¢ Khởi động cấu hình trên tất cả các GPIO
■ Tài nguyên hệ thống bổ sung
I2CTM Slave, Master, và Multi-Master đến 400 kHz
️ Chó canh và đồng hồ ngủ
️ Khám phá điện áp thấp có thể cấu hình bởi người dùng
¢ Vòng mạch giám sát tích hợp
️ Đề xuất điện áp chính xác trên chip
■ Công cụ phát triển hoàn chỉnh
️ Phần mềm phát triển tự do (PSoC DesignerTM)
️ Full Featured, In-Circuit Emulator và Programmer
️ Phản ứng tốc độ đầy đủ
Cấu trúc điểm ngắt phức tạp
128K Trace Memory
