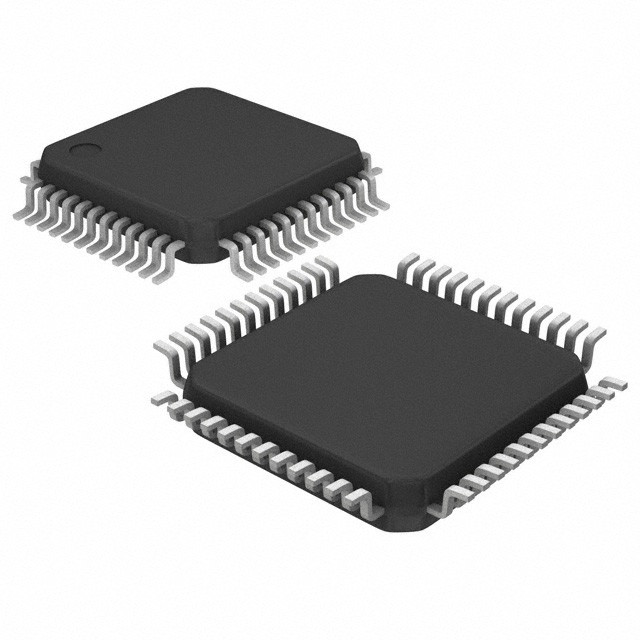

CY8C4246AZI-L433 IC MCU 32BIT 64KB FLASH 48TQFP Công nghệ Infineon

Mô tả chung

PSoC® 4 là một kiến trúc nền tảng có thể mở rộng và cấu hình lại cho một gia đình các bộ điều khiển hệ thống nhúng có thể lập trình có tín hiệu hỗn hợp với CPU ARM® CortexTM-M0.Nó kết hợp các khối analog và kỹ thuật số có thể lập trình và cấu hình lại với định tuyến tự động linh hoạtGia đình sản phẩm PSoC 4100, dựa trên nền tảng này, là sự kết hợp của một bộ điều khiển vi mô với logic có thể lập trình kỹ thuật số, chuyển đổi từ analog sang số hiệu suất cao,opamp với chế độ so sánhCác sản phẩm PSoC 4100 sẽ hoàn toàn tương thích với các thành viên của nền tảng PSoC 4 cho các ứng dụng và nhu cầu thiết kế mới.Các hệ thống con analog và kỹ thuật số có thể lập trình cho phép linh hoạt và điều chỉnh trong lĩnh vực thiết kế.

Đặc điểm

Hệ thống con MCU 32 bit
■ 24MHz ARM Cortex-M0 CPU với tăng một chu kỳ
■ Tối đa 32kB flash với Read Accelerator
■ Tối đa 4 kB SRAM

Analog có thể lập trình

■ Hai opamp với cấu hình lại ổ đĩa lớn bên ngoài và
chế độ ổ đĩa nội bộ băng thông cao và chế độ so sánh và ADC
Khả năng đệm đầu vào
■ 12 bit 806 ksps SAR ADC với chênh lệch và một đầu
chế độ và kênh trình tự với tín hiệu trung bình
■ Hai DAC hiện tại (IDAC) cho mục đích chung hoặc dung lượng
ứng dụng cảm biến trên bất kỳ chân nào
■ Hai máy so sánh năng lượng thấp hoạt động trong trạng thái ngủ sâu

Hoạt động điện năng thấp 1,71-V đến 5,5 V

■ Chế độ dừng 20-nA với báo thức chân GPIO
■ Chế độ ngủ đông và ngủ sâu cho phép thời gian thức dậy so với
sự đánh đổi năng lượng

Thiết bị cảm biến dung lượng
■ Cypress CapSense Sigma-Delta (CSD) cung cấp tốt nhất trong lớp
SNR (>5: 1) và dung nạp nước
■ Cypress cung cấp phần mềm thành phần làm cho dung lượng
thiết kế cảm biến dễ dàng
■ Điều chỉnh phần cứng tự động (SmartSenseTM)
Động cơ LCD phân đoạn
■ Ứng dụng điều khiển LCD được hỗ trợ trên tất cả các chân (thường hoặc phân đoạn)
■ Hoạt động trong chế độ Deep Sleep với 4 bit mỗi pin bộ nhớ

Truyền thông hàng loạt

■ Hai liên lạc hàng loạt có thể cấu hình lại trong thời gian chạy độc lập
Các khối cation (SCB) với cấu hình I2C, SPI hoặc UART có thể tái cấu hình
chức năng

Thời gian và điều chế chiều rộng xung

■ Bốn bộ đếm thời gian 16 bit / bộ điều chỉnh chiều rộng xung (TCPWM)
khối
■ Chế độ trung tâm, cạnh và giả ngẫu nhiên
■ Khả năng kích hoạt tín hiệu tiêu diệt dựa trên máy so sánh
các ứng dụng logic kỹ thuật số độ tin cậy cao khác (Tiếp tục...)
