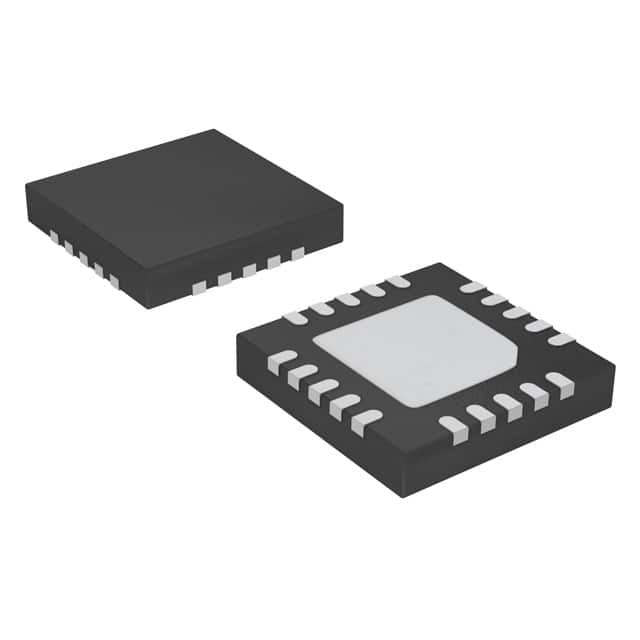

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Phòng thí nghiệm silicon

Tổng quan hệ thống

Các thiết bị C8051F330/1/2/3/4/5 là các MCU hệ thống trên chip có tín hiệu hỗn hợp tích hợp đầy đủ. Các tính năng nổi bật được liệt kê dưới đây. Xem Bảng 1.1 để chọn các tính năng cụ thể của sản phẩm.

• lõi vi điều khiển tương thích 8051 tốc độ cao (lên đến 25 MIPS)

• Giao diện gỡ lỗi trong hệ thống, tốc độ đầy đủ, không xâm nhập (trên chip)
• True 10-bit 200 ksps 16-channel single-ended/differential ADC với analog multiplexer
• DAC đầu ra hiện tại 10 bit
• Máy dao động nội bộ 25 MHz có thể lập trình chính xác
• Tối đa 8kB bộ nhớ Flash trên chip ≈ 512 byte được dành riêng
• 768 byte RAM trên chip
• SMBus / I2C, UART nâng cao và giao diện chuỗi SPI nâng cao được triển khai trong phần cứng
• Bốn bộ đếm thời gian 16 bit
• Bộ đếm / bộ đếm thời gian có thể lập trình (PCA) với ba mô-đun chụp / so sánh và chức năng Watchdog Timer
• Khởi động lại nguồn điện trên chip, VDD Monitor và cảm biến nhiệt độ
• So sánh điện áp trên chip
• 17 cổng I/O (5 V dung nạp)

Các thiết bị ngoại vi tương tự

- ADC 10 bit (chỉ F330/2/4)
• Tối đa 200 kps
• Tối đa 16 đầu vào bên ngoài hoặc đầu vào khác biệt
• VREF từ VREF nội bộ, chân bên ngoài hoặc VDD
• Khởi động bên trong hoặc bên ngoài của nguồn chuyển đổi
• Cảm biến nhiệt độ tích hợp
- 10-Bit Output DAC hiện tại (chỉ F330)
- So sánh
• Phản ứng thần kinh có thể lập trình và thời gian phản ứng
• Có thể cấu hình như nguồn ngắt hoặc thiết lập lại
• Dòng điện thấp (0,4 μA)
Debug trên chip
- On-chip debug mạch tạo điều kiện tốc độ đầy đủ, không xâm nhập trong hệ thống debug (không cần thiết lập trình giả lập)
- Cung cấp điểm ngắt, bước đơn, kiểm tra / sửa đổi bộ nhớ và đăng ký
- Hiệu suất cao hơn so với các hệ thống mô phỏng sử dụng chip ICE, ống mục tiêu và ổ cắm
- Chi phí thấp, bộ phát triển hoàn chỉnh
Điện áp cung cấp 2,7 đến 3,6 V
- Điện hoạt động điển hình: 6,4 mA ở 25 MHz;
9 μA ở 32 kHz
- Điện thông thường chế độ dừng: 0,1 μA
Phạm vi nhiệt độ: 40 đến + 85 °C
lõi 8051 μC tốc độ cao
- Kiến trúc chỉ thị đường ống; thực hiện 70% các chỉ thị trong 1 hoặc 2 đồng hồ hệ thống
- Tối đa 25 MIPS thông lượng với 25 MHz đồng hồ
- Bộ nhớ xử lý gián đoạn mở rộng
- 768 byte RAM dữ liệu nội bộ (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), hoặc 2 kB (F334/5) Flash; Có thể lập trình trong hệ thống trong 512 byte Các lĩnh vực 512 byte được dành riêng cho các thiết bị 8 kB
Thiết bị ngoại vi kỹ thuật số
- 17 cổng I / O; Tất cả 5 V dung nạp với dòng điện sink cao
- UART, SMBus TM được nâng cao phần cứng và các cổng hàng loạt SPITM được nâng cao
- Bốn mục đích chung 16-bit đếm/đã
- 16-bit có thể lập trình số mảng (PCA) với ba module chụp / so sánh
- Chế độ đồng hồ thời gian thực sử dụng PCA hoặc bộ đếm thời gian và nguồn đồng hồ bên ngoài
Nguồn đồng hồ
- Hai bộ dao động bên trong:
• 24,5 MHz với độ chính xác ± 2% hỗ trợ hoạt động UART không có tinh thể
• 80/40/20/10 kHz tần số thấp, năng lượng thấp
- Máy dao động bên ngoài: Crystal, RC, C, hoặc đồng hồ (1 hoặc 2 pin chế độ)
- Có thể chuyển đổi giữa các nguồn đồng hồ trên bay; hữu ích trong chế độ tiết kiệm năng lượng
Gói QFN 20-pin
