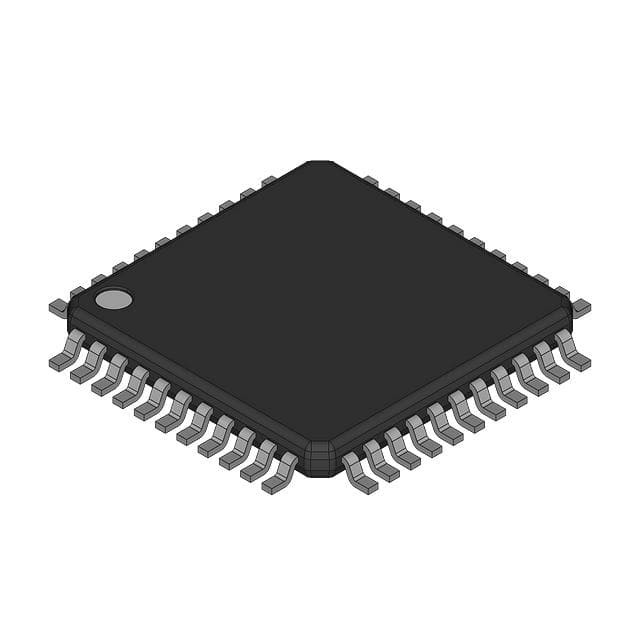

DS80C310+FCG IC MCU 8BIT ROMLESS 44TQFP Dallas bán dẫn

Mô tả chung

DS80C310 là một bộ vi điều khiển tương thích 80C31/80C32 nhanh. Nó có lõi bộ vi xử lý được thiết kế lại mà không lãng phí chu kỳ đồng hồ và bộ nhớ.nó thực hiện mỗi lệnh 8051 từ 1.5x và 3x nhanh hơn so với kiến trúc ban đầu cho cùng một tốc độ tinh thể. Các ứng dụng điển hình có sự cải thiện tốc độ 2,5x bằng cách sử dụng cùng một mã và cùng một tinh thể.DS80C310 cung cấp một tốc độ tinh thể tối đa 25MHz, dẫn đến tốc độ thực hiện rõ ràng là 62,5MHz (khoảng 2,5x).
DS80C310 tương thích với tiêu chuẩn 80C32 và bao gồm các tài nguyên tiêu chuẩn như ba bộ đếm thời gian / bộ đếm, 256 byte RAM và cổng hàng loạt.Nó cũng cung cấp các trỏ dữ liệu kép (DPTRs) để tăng tốc độ chuyển bộ nhớ dữ liệuNó cũng có thể điều chỉnh tốc độ truy cập bộ nhớ dữ liệu MOVX giữa hai và chín chu kỳ máy để linh hoạt trong việc chọn bộ nhớ bên ngoài và thiết bị ngoại vi.DS80C310 cung cấp khả năng tương thích lên với DS80C320.

Các đặc điểm

■ 80C32 tương thích
8051 Pin và bộ hướng dẫn tương thích
Cổng hàng loạt Full-Duplex
Ba bộ đếm thời gian 16 bit
256 Bytes Scratchpad RAM
Multiplexed Address/Data Bus
Địa chỉ 64kB ROM và 64kB RAM
■ Kiến trúc tốc độ cao
4 Đồng hồ/chu kỳ máy (8051 = 12)
Chạy DC đến tốc độ đồng hồ 25MHz
Hướng dẫn một chu kỳ trong 160ns
Chỉ dẫn dữ liệu kép
Tùy chọn MOVX chiều dài biến để truy cập
RAM nhanh / chậm / Thiết bị ngoại vi
■ 10 tổng số nguồn gián đoạn với 6 nguồn bên ngoài
■ Vòng mạch thiết lập lại nguồn điện bên trong
■ Tương thích với DS80C320
■ Có sẵn trong 40 pin DIP nhựa, 44 pin PLCC, và 44 pin TQFP
