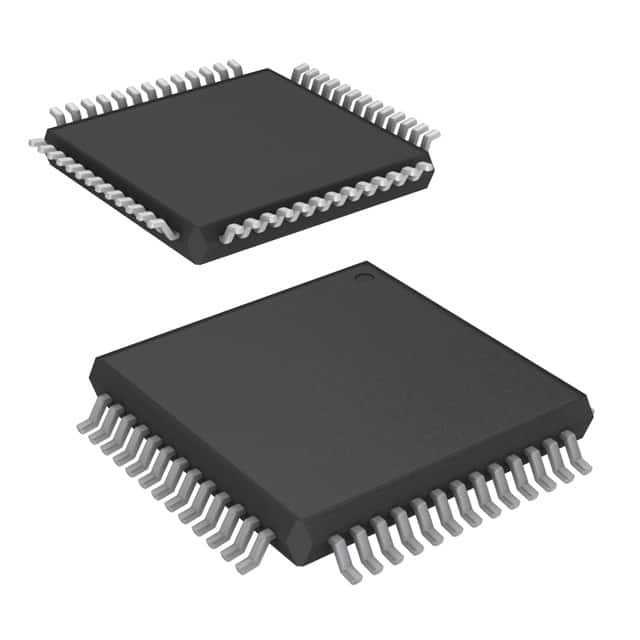

MC9S12C32CPBE25 IC MCU 16BIT 32KB FLASH 52TQFP N✖P USA Inc.

Lời giới thiệu

Gia đình MC9S12C / Gia đình MC9S12GC là các gia đình MCU dựa trên Flash 48/52/80 pin, cung cấp sức mạnh và tính linh hoạt của lõi 16 bit cho một phạm vi chi phí và không gian nhạy cảm hoàn toàn mới,Ứng dụng mạng công nghiệp và ô tô mục đích chung. Tất cả các thành viên của gia đình MC9S12C / MC9S12GC đều có các thiết bị ngoại vi trên chip tiêu chuẩn bao gồm đơn vị xử lý trung tâm 16 bit (CPU12), tối đa 128K byte của Flash EEPROM, tối đa 4K byte RAM,một giao diện truyền thông hàng loạt không đồng bộ (SCI), một giao diện thiết bị ngoại vi hàng loạt (SPI), một mô-đun bộ đếm thời gian 16 bit 8 kênh (TIM), một mô-đun độ rộng xung 8 bit 6 kênh (PWM), một bộ chuyển đổi analog-điện tử 8 kênh, 10 bit (ADC).

Đặc điểm

• 16-bit HCS12 lõi:
CPU HCS12
️ Khả năng tương thích với bộ chỉ dẫn M68HC11
Mẫu ngăn chặn và lập trình giống hệt với M68HC11
Đường hàng hướng dẫn
¢ Cải thiện địa chỉ lập chỉ mục
MMC (bản đồ bộ nhớ và giao diện)
️ INT (quản lý ngắt)
BDM (chế độ gỡ lỗi nền)
DBG12 (module debug12 nâng cao, bao gồm điểm ngắt và bộ đệm theo dõi thay đổi dòng chảy)
MEBI (multiplexed expansion bus interface) chỉ có sẵn trong phiên bản gói 80 pin
• Các đầu vào gián đoạn đánh thức:
¢ Tối đa 12 bit cổng có sẵn cho chức năng gián đoạn thức dậy với bộ lọc kỹ thuật số
• Tần số hoạt động:
32MHz tương đương với tốc độ bus 16MHz cho chip đơn
32MHz tương đương với tốc độ xe buýt 16MHz trong chế độ xe buýt mở rộng
Tùy chọn của gia đình 9S12C: 50MHz tương đương với tốc độ bus 25MHz
Tất cả các thành viên của gia đình 9S12GC cho phép tần số hoạt động 50MHz.
• Điều chỉnh 2.5V bên trong:
Hỗ trợ một phạm vi điện áp đầu vào từ 2,97V đến 5,5V
Khả năng chế độ năng lượng thấp
Bao gồm mạch thiết lập lại điện áp thấp (LVR)
Bao gồm mạch ngắt điện áp thấp (LVI)
• 48 pin LQFP, 52 pin LQFP hoặc 80 pin QFP:
️ Tối đa 58 đường I / O với khả năng đầu vào và ổ đĩa 5V (các gói 80 chân)
️ Tối đa 2 đường chỉ đầu vào 5V (IRQ, XIRQ)
️ 5V 8 đầu vào chuyển đổi A/D và 5V I/O
• Hỗ trợ phát triển:
Chế độ debug nền đơn dây (BDM)
Các điểm hỏng phần cứng trên chip
️ Các tính năng gỡ lỗi DBG12 được nâng cao
