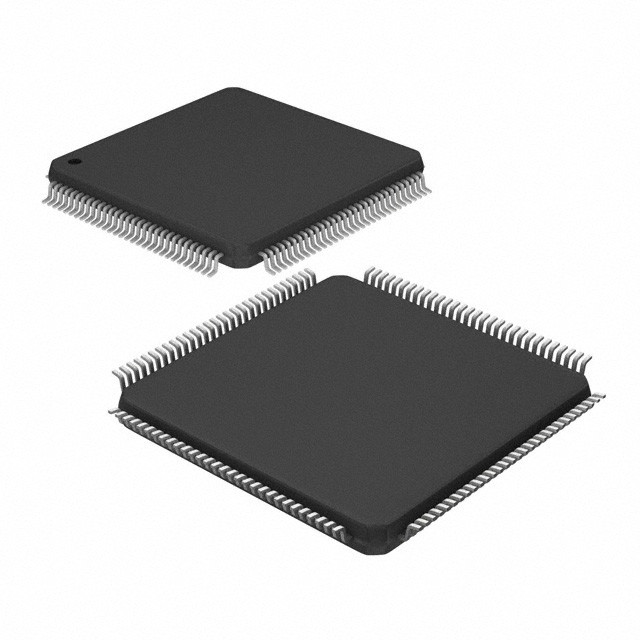

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP Công nghệ Infineon

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, thiết bị tự động hóa văn phòng, kiểm soát quy trình và các ứng dụng khác.CPU F2MC-16F dựa trên gia đình F2MC*-16 với các chức năng hỗ trợ ngôn ngữ cấp cao và chức năng chuyển đổi nhiệm vụ được cải tiến, cũng như các chế độ địa chỉ bổ sung.
Các tài nguyên ngoại vi trên chip bao gồm bộ đếm thời gian PWC 4 kênh, ICU 4 kênh (Input Capture Unit), bộ đếm thời gian 24 bit 1 kênh, OCU 8 kênh (Output Compare Unit),một bộ đếm thời gian nạp lại 16 bit 6 kênh, một bộ đếm thời gian PPG 16 bit 2 kênh, một bộ chuyển đổi A / D 10 bit với 16 đầu vào và cổng hàng loạt 4 kênh với chức năng UART (một kênh bao gồm chức năng CTS).

■ Các đặc điểm

CPU F2MC-16F
• Thời gian thực hiện tối thiểu: dao động 62,5 ns/16 MHz (sử dụng hệ thống điều khiển nhiệm vụ)
• Bộ hướng dẫn tối ưu cho bộ điều khiển
Đối tượng hướng lên tương thích với F2MC-16 ((H)
Các loại dữ liệu khác nhau (bit, byte, word và long-word)
Chu kỳ hướng dẫn được cải thiện để tăng tốc độ hoạt động
Chế độ địa chỉ mở rộng: 25 loại
Hiệu quả mã hóa cao
Phương pháp truy cập (đăng nhập ngân hàng với con trỏ tuyến tính)
Các hướng dẫn nhân và chia nâng cao (với các hướng dẫn được ký thêm)
Hoạt động chính xác cao hơn bằng cách sử dụng bộ tích lũy 32-bit
• Dịch vụ I / O thông minh mở rộng (chức năng chuyển tự động độc lập với hướng dẫn)
Khu vực truy cập mở rộng lên 64 Kbyte
• Bộ hướng dẫn nâng cao áp dụng cho ngôn ngữ cấp cao (C) và đa nhiệm
Trình chỉ tập hợp hệ thống
Các hướng dẫn chỉ dẫn gián tiếp nâng cao
Hướng dẫn chuyển đổi thùng
Chức năng kiểm tra ngăn xếp
• Tăng tốc độ thực thi: hàng đợi lệnh 8 byte
• Chức năng ngắt mạnh mẽ: 8 cấp độ và 28 nguồn

Tài nguyên ngoại vi

• Mask ROM: 64 Kbyte (MB90223)
96 Kbyte (MB90224)
EPROM: 96 Kbyte (MB90W224A/W224B)
• PROM một lần: 96 Kbyte (MB90P224A/P224B)
• RAM: 3 Kbyte (MB90223)
4.5 Kbyte (MB90224/MB90W224A/P224A/W224B/P224B)
5 Kbyte (MB90V220)
• Cổng chung: tối đa 102 kênh
• ICU (Input Capture Unit): 4 kênh
• Đếm thời gian 24 bit: 1 kênh
• OCU (Output Compare Unit): 8 kênh
• PWC timer với chức năng đo thời gian: 4 kênh
• Chuyển đổi A/D 10 bit: 16 kênh
• UART: 4 kênh (một kênh bao gồm chức năng CTS)
• Thời gian nạp lại 16 bit Khả năng đầu ra, đồng hồ bên ngoài và chức năng cổng: 6 kênh
• PPG 16 bit: 2 kênh
• DTP / đầu vào gián đoạn bên ngoài: 8 kênh (trong đó có năm chỉ có chức năng phát hiện cạnh)
• RAM ức chế ghi: 0,5 Kbyte (1 Kbyte cho MB90V220)
• Trình đếm thời gian: 18 bit
• Chức năng đồng hồ
• Chế độ tiêu thụ năng lượng thấp
Chế độ ngủ
Chế độ dừng
Chế độ chờ phần cứng
