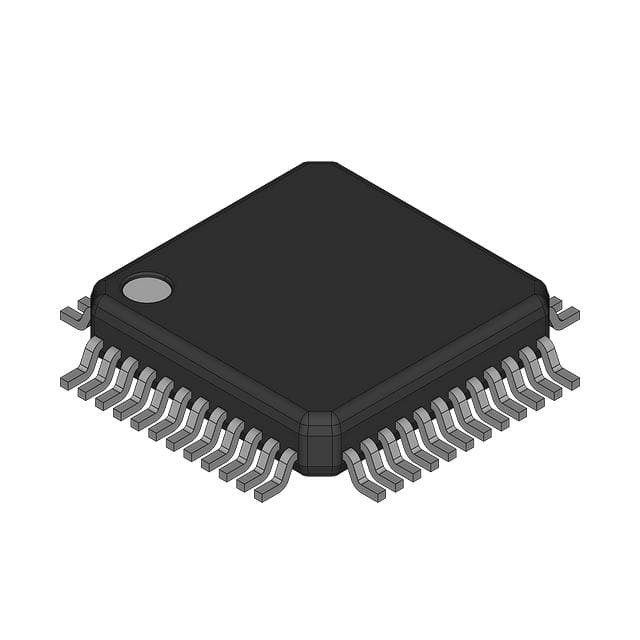

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Micro Đèn

[Luminary Micro, Inc]

Thông tin tổng quan về kiến trúc

Gia đình vi điều khiển Luminary Micro Stellaris TM - bộ điều khiển dựa trên ARM® Cortex TM-M3 đầu tiên - mang lại tính toán 32-bit hiệu suất cao cho các ứng dụng vi điều khiển nhúng nhạy cảm về chi phí.Những bộ phận tiên phong này cung cấp cho khách hàng hiệu suất 32 bit với chi phí tương đương với các thiết bị 8 và 16 bit cũ, tất cả trong một gói với một dấu chân nhỏ.

Tính năng sản phẩm

Máy vi điều khiển LM3S801 bao gồm các tính năng sản phẩm sau:
■ Hiệu suất RISC 32 bit
kiến trúc ARM® CortexTM-M3 v7M 32 bit được tối ưu hóa cho các ứng dụng nhúng nhỏ
️ Thumb® tương thích chỉ Thumb-2- chỉ bộ lệnh bộ xử lý lõi cho mật độ mã cao
Khả năng hoạt động 50MHz
¢ Phân chia phần cứng và nhân một chu kỳ
️ Bộ điều khiển ngắt ngắt (NVIC) tích hợp cung cấp xử lý ngắt ngắt xác định
26 sự gián đoạn với tám cấp độ ưu tiên
Đơn vị bảo vệ bộ nhớ (MPU) cung cấp một chế độ ưu tiên cho chức năng hệ điều hành được bảo vệ
¢ Truy cập dữ liệu không liên kết, cho phép dữ liệu được đóng gói hiệu quả vào bộ nhớ
¢ Việc thao tác bit nguyên tử (bit-banding) mang lại sử dụng bộ nhớ tối đa và điều khiển ngoại vi hợp lý
■ Bộ nhớ nội bộ
64 KB flash một chu kỳ
• Bảo vệ block flash do người dùng quản lý trên cơ sở block 2-KB
• Lập trình dữ liệu flash do người dùng quản lý
• Khóa bảo vệ đèn flash được xác định và quản lý bởi người dùng
8 KB SRAM một chu kỳ
■ Máy đếm thời gian dùng chung
3 bộ đếm thời gian, mỗi bộ đếm thời gian có thể được cấu hình như một bộ đếm thời gian 32 bit hoặc hai bộ đếm thời gian 16 bit
- 32 bit:
• Bộ đếm thời gian một lần có thể lập trình
• Bộ đếm thời gian có thể lập trình
• Đồng hồ thời gian thực khi sử dụng đồng hồ bên ngoài 32,768-KHz như đầu vào
• Chế độ tạm dừng được kích hoạt bởi người dùng trong chế độ định kỳ và một lần khi bộ điều khiển khẳng định cờ CPU Halt trong quá trình gỡ lỗi
- Chế độ hẹn giờ 16 bit:
• Chức năng bộ đếm thời gian sử dụng chung với một máy prescaler 8 bit
• Bộ đếm thời gian một lần có thể lập trình
• Bộ đếm thời gian có thể lập trình
• Khả năng tạm dừng của người dùng khi bộ điều khiển khẳng định CPU Halt flag trong quá trình gỡ lỗi
- Chế độ chụp đầu vào 16 bit:
• Nhận số lượng cạnh đầu vào
• Khai thác thời gian cạnh đầu vào
Chế độ PWM 16 bit:
• Chế độ PWM đơn giản với đảo ngược đầu ra có thể lập trình phần mềm của tín hiệu PWM
■ Bộ đếm thời gian bảo vệ phù hợp với ARM FiRM
- 32 bit down counter với một bộ ghi tải có thể lập trình
¢ Đồng hồ bảo vệ riêng biệt với một kích hoạt
️ Lập trình logic tạo ngắt với ngụy trang ngắt
Bảo vệ sổ đăng ký khóa khỏi phần mềm chạy trốn
¢ Lập lại logic sản xuất với một kích hoạt / vô hiệu hóa

■ Synchronous Serial Interface (SSI)
Hành động chủ hoặc nô lệ
Tỷ lệ bit đồng hồ có thể lập trình và quy mô trước
¢ Trải và nhận FIFO riêng biệt, 16 bit rộng, 8 vị trí sâu
️ Hoạt động giao diện có thể lập trình cho Freescale SPI, MICROWIRE hoặc Texas Instruments giao diện hàng loạt đồng bộ
¢ Kích thước khung dữ liệu có thể lập trình từ 4 đến 16 bit
- Chế độ thử nghiệm lặp lại nội bộ để kiểm tra chẩn đoán/dễ lỗi
■ UART
2 UART có thể lập trình hoàn toàn loại 16C550
¢ Phân biệt 16x8 truyền (TX) và 16x12 nhận (RX) FIFO để giảm tải dịch vụ gián đoạn CPU
¢ Máy phát tốc độ baud có thể lập trình với bộ chia phân số
¢ Độ dài FIFO có thể lập trình, bao gồm hoạt động sâu 1 byte cung cấp giao diện đệm kép thông thường
️ Mức kích hoạt FIFO là 1/8, 1/4, 1/2, 3/4, và 7/8
️ Các bit truyền thông không đồng bộ tiêu chuẩn để bắt đầu, dừng và cân bằng
¢ Khám phá bắt đầu sai
¢ Sản xuất và phát hiện đột phá đường dây
(Tiếp tục...)

Ứng dụng mục tiêu

■ Tự động hóa và kiểm soát nhà máy
■ Thiết bị điều khiển điện công nghiệp
■ Xây dựng và tự động hóa nhà
■ Động cơ cảm ứng DC và AC không chải
