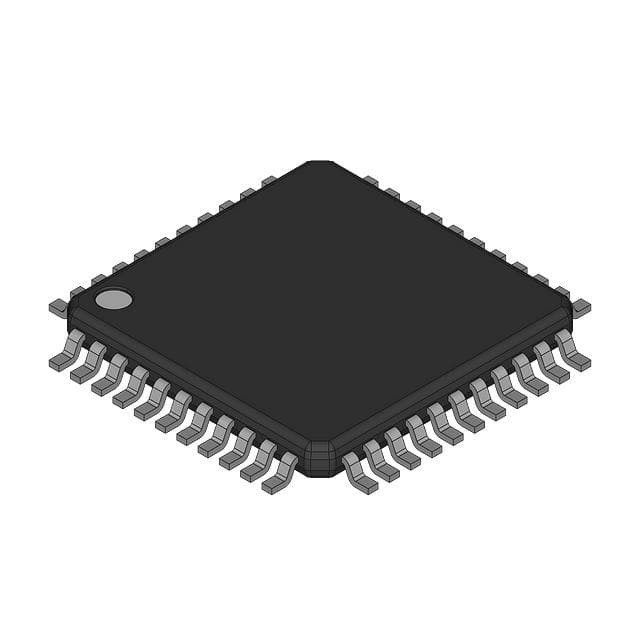

AT80C51RA2-RLTUM IC MCU 8BIT ROMLESS 44VQFP Atmel

Mô tả

Atmel TS8xC51Rx2 là một phiên bản CMOS ROM, OTP, EPROM và ROM không có hiệu suất cao của microcontroller 8-bit chip CMOS đơn 80C51.TS8xC51Rx2 giữ lại tất cả các tính năng của 80C51 với dung lượng ROM / EPROM mở rộng (16/32/64 Kbyte), 256 byte RAM nội bộ, hệ thống ngắt 7 nguồn, 4 cấp, bộ dao động trên chip và ba bộ đếm thời gian / đếm.

Đặc điểm

• 80C52 tương thích

4 cổng I/O 8 bit
3 bộ đếm thời gian 16 bit
256 bytes RAM scratchpad
• Kiến trúc tốc độ cao
️ 40 MHz @ 5V, 30MHz @ 3V
Khả năng cải thiện tốc độ 6 giờ/chu kỳ máy
- 30 MHz @ 5V, 20 MHz @ 3V (tương đương với
️ 60 MHz @ 5V, 40 MHz @ 3V)
• Chỉ dẫn dữ liệu kép
• ROM/EPROM trên chip (16K-byte, 32K-byte, 64K-byte)
• RAM mở rộng trên chip (XRAM) (256 hoặc 768 byte)
• Clock Out và Up/Down Timer có thể lập trình
• Đường trình lập trình Counter Array với
️ Điện thoại tốc độ cao,
- So sánh / nắm bắt,
¢ Phương pháp điều chỉnh chiều rộng xung,
Khả năng hẹn giờ của chó canh
• Bộ đếm thời gian bảo vệ phần cứng (được kích hoạt một lần với Reset-Out)
• 2 cổng I / O 8 bit bổ sung có sẵn trên RD2 với các gói số pin cao
• Lập lại cổng không đồng bộ
• Phá vỡ cấu trúc với
7 Nguồn gián đoạn,
Hệ thống ngắt quãng ưu tiên cấp 4
• UART tăng cường đầy đủ
- Khám phá lỗi khung hình
️ Nhận dạng địa chỉ tự động
• EMI thấp (ngăn chặn ALE)
• Chế độ điều khiển năng lượng
Chế độ không hoạt động
Chế độ tắt điện
️ Lá cờ tắt điện
• Chế độ một lần (On-chip Emulation)
• Nguồn điện: 4,5-5V, 2,7 - 5,5V
• Phạm vi nhiệt độ: Thương mại (0 đến 70 °C)^oC) và Công nghiệp (-40-85)^oC)
• Các gói: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
