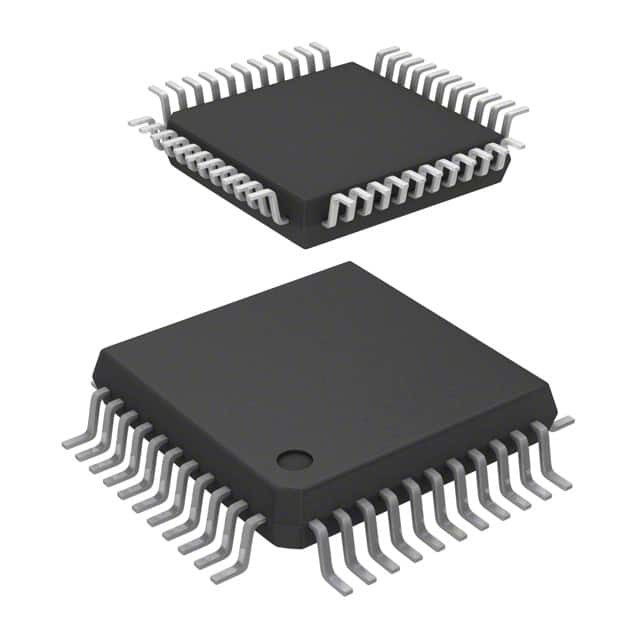

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelectronics

Mô tả

Các thiết bị ST72F324L và ST72324BL là thành viên của gia đình vi điều khiển ST7 được thiết kế cho các ứng dụng tầm trung chạy ở 3.3V. Các tùy chọn gói khác nhau cung cấp tối đa 32 chân I / O.
Tất cả các thiết bị đều dựa trên một lõi 8-bit tiêu chuẩn công nghiệp chung, có bộ chỉ dẫn nâng cao và có sẵn với bộ nhớ chương trình Flash hoặc ROM.Kiến trúc gia đình ST7 cung cấp cả sức mạnh và tính linh hoạt cho các nhà phát triển phần mềm, cho phép thiết kế mã ứng dụng hiệu quả cao và nhỏ gọn. Các thiết bị ngoại vi trên chip bao gồm một bộ chuyển đổi A / D, 2 bộ hẹn giờ mục đích chung, giao diện SPI và giao diện SCI.
Để tiết kiệm năng lượng, vi điều khiển có thể chuyển động động vào chế độ WAIT, SLOW, ACTIVE-HALT hoặc HALT khi ứng dụng ở trạng thái không hoạt động hoặc chờ.

Đặc điểm

■ Những ký ức
8 đến 32K hai điện áp High Density Flash (HD Flash) hoặc ROM với khả năng bảo vệ đọc ra.
384 đến 1K byte RAM
Khả năng chịu đựng HDFlash: 100 chu kỳ, lưu trữ dữ liệu: 40 năm ở 85 °C
■ Đồng hồ, thiết lập lại và quản lý nguồn cung
Nguồn đồng hồ: các bộ dao động cộng hưởng tinh thể / gốm, bộ dao động RC bên trong và bỏ qua đồng hồ bên ngoài
PLL cho phép nhân tần số 2x
4 chế độ tiết kiệm năng lượng: Ngừng, Ngừng hoạt động, Chờ và chậm
■ Quản lý gián đoạn
– Nested interrupt controller
10 vector gián đoạn cộng với TRAP và RESET
- 9/6 đường ngắt bên ngoài (trên 4 vector)
■ Tối đa 32 cổng I/O
️ 32/24 đường I/O đa chức năng hai chiều
22/17 các tuyến chức năng thay thế
️ 12/10 đầu ra bồn rửa cao
■ 4 bộ đếm giờ
¢ Bộ điều khiển đồng hồ chính với: cơ sở thời gian thực, khả năng Beep và Clock-out
️ Đặt đồng hồ đồng hồ theo định dạng
- 16 bit Timer A với: 1 input capture, 1 output compare, external clock input, PWM và pulse generator modes
- 16 bit Timer B với: 2 input capture, 2 output compares, PWM và pulse generator modes
■ 2 Giao diện truyền thông
¢ Giao diện chuỗi đồng bộ SPI
¢ Giao diện hàng loạt không đồng bộ SCI
■ 1 Thiết bị ngoại vi tương tự
- ADC 10 bit với 12 cổng đầu vào
■ Bộ hướng dẫn
️ Xử lý dữ liệu 8 bit
63 Hướng dẫn cơ bản
17 chế độ địa chỉ chính
8 x 8 Không ký hiệu chỉ dẫn nhân
■ Công cụ phát triển
¢ Bộ phần cứng / phần mềm phát triển đầy đủ
Khả năng thử nghiệm trong mạch
