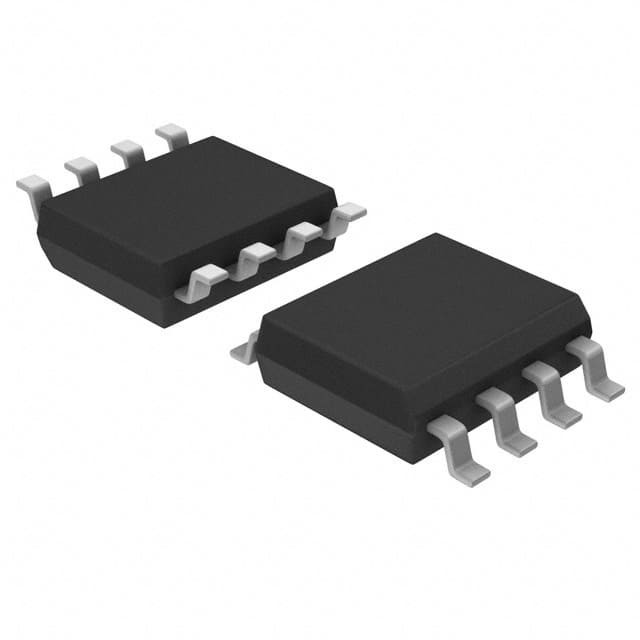

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Công nghệ vi mạch

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
120 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ duy nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS Throughput ở 20 MHz
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
1K byte bộ nhớ chương trình Flash tự lập trình trong hệ thống
¢ 64 Bytes EEPROM
64 Bytes SRAM nội bộ
️ Chu kỳ ghi / xóa: 10.000 Flash/100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C (xem trang 6)
️ Khóa lập trình cho tự lập trình Flash & EEPROM Data Security
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit với Prescaler và hai kênh PWM
️ 4 kênh, 10 bit ADC với điện áp nội bộ
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
• Tính năng đặc biệt của bộ điều khiển vi mô
– debugWIRE On-chip Debug System
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên ngoài và bên trong
️ Chế độ hoạt động không hoạt động năng lượng thấp, giảm tiếng ồn ADC và chế độ tắt điện
– Enhanced Power-on Reset Circuit
¢ Vòng mạch phát hiện màu nâu có thể lập trình với chức năng tắt phần mềm
️ Máy dao động hiệu chuẩn nội bộ
• I/O và gói
8 pin PDIP / SOIC: Sáu đường I / O có thể lập trình
¢ 10-pad MLF: Sáu đường I/O có thể lập trình
¢ 20pad MLF: Sáu đường I/O có thể lập trình
• Điện áp hoạt động: 1.8V 5.5V
• Tốc độ:
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 10 MHz @ 2.7 ️ 5.5V
0 20 MHz @ 4.5 5.5V
• Phạm vi nhiệt độ công nghiệp
• Tiêu thụ năng lượng thấp
Chế độ hoạt động:
• 190 μA ở 1.8 V và 1 MHz
Chế độ không hoạt động:
• 24 μA ở 1.8 V và 1 MHz
