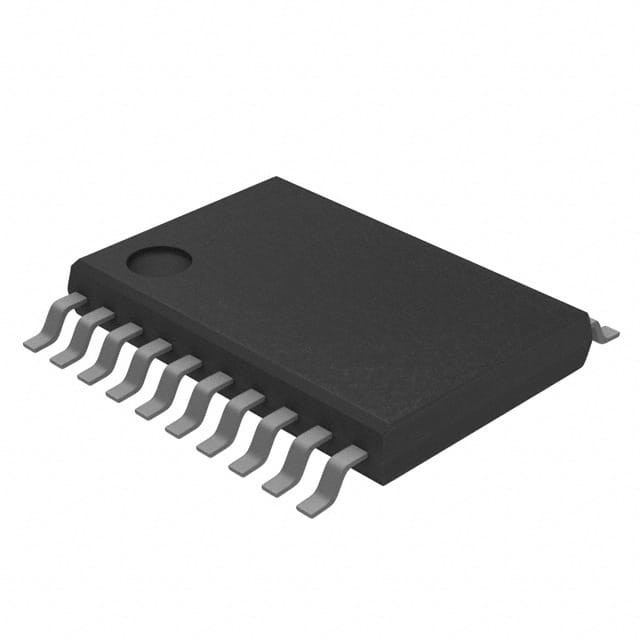

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Nhìn tổng quan về thiết bị

Các thành viên MC9S08SH8 của chi phí thấp, hiệu suất cao HCS08 Gia đình các đơn vị vi điều khiển 8-bit (MCU).Tất cả các MCU trong gia đình sử dụng lõi HCS08 nâng cao và có sẵn với nhiều mô-đun khác nhau, kích thước bộ nhớ, loại bộ nhớ và loại gói.

MC9S08SH8 Tính năng

Đơn vị xử lý trung tâm 8-bit HCS08 (CPU)
• CPU 40-MHz HCS08 (đơn vị xử lý trung tâm)
• Bộ lệnh HC08 với thêm lệnh BGND
• Hỗ trợ tối đa 32 nguồn ngắt / thiết lập lại

Bộ nhớ trên chip

• Đọc / chương trình / xóa flash trên điện áp và nhiệt độ hoạt động đầy đủ
• Bộ nhớ truy cập ngẫu nhiên (RAM)

Các chế độ tiết kiệm năng lượng

• Hai chế độ ngắt năng lượng rất thấp
• Chế độ chờ năng lượng giảm
• Ngắt thời gian thực năng lượng rất thấp để sử dụng trong chạy, chờ và dừng

Tùy chọn nguồn đồng hồ

• Trình dao động (XOSC) Loop-control Pierce oscillator; Khoảng 31,25 kHz đến 38,4 kHz hoặc 1 MHz đến 16 MHz
• Nguồn đồng hồ nội bộ (ICS) 2% độ phân giải và 2% độ lệch so với nhiệt độ và điện áp; hỗ trợ tần số bus từ 2 MHz đến 20 MHz.

Bảo vệ hệ thống

• máy tính giám sát hoạt động đúng (COP) thiết lập lại với tùy chọn chạy từ nguồn đồng hồ nội bộ chuyên dụng 1kHz hoặc đồng hồ bus
• Khám phá điện áp thấp với thiết lập lại hoặc ngắt; điểm khởi động có thể chọn
• Khám phá mã hoạt động bất hợp pháp với thiết lập lại
• Khám phá địa chỉ bất hợp pháp với thiết lập lại
• Bảo vệ chặn Flash

Hỗ trợ phát triển

• Giao diện gỡ lỗi nền một dây
• Khả năng điểm ngắt để cho phép thiết lập điểm ngắt duy nhất trong quá trình gỡ lỗi trong mạch (cộng với hai điểm ngắt nữa trong mô-đun gỡ lỗi trên chip)
• Mô-đun gỡ lỗi trên chip, mô phỏng trong mạch (ICE) có chứa hai trình so sánh và chín chế độ kích hoạt.Mô-đun gỡ lỗi hỗ trợ cả hai điểm ngắt thẻ và lực.
(Tiếp tục...)
