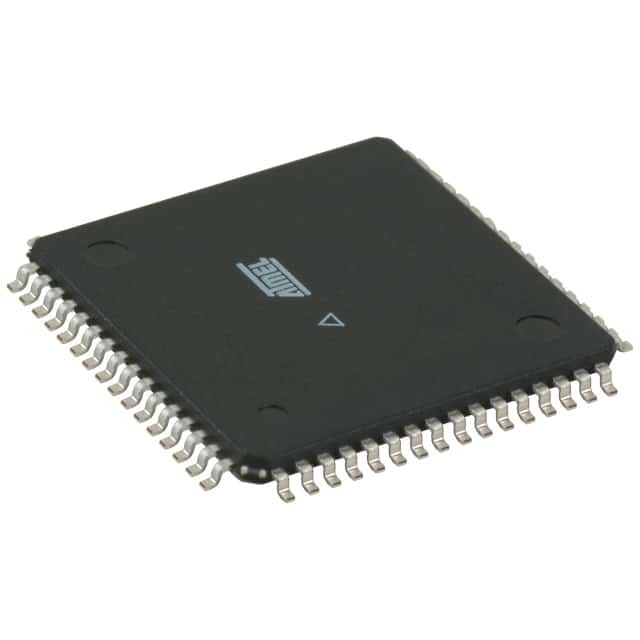

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Công nghệ vi mạch

Tổng quan

ATmega64A là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega64A đạt được thông lượng gần 1 MIPS mỗi MHz, cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển Atmel® AVR® 8-bit hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
130 Chỉ thị mạnh mẽ Ứng dụng thực thi chu kỳ đồng hồ đơn nhất
32 x 8 Đăng ký làm việc mục đích chung + Đăng ký điều khiển ngoại vi
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 16 MIPS thông lượng ở 16 MHz
️ On-chip 2 chu kỳ Multiplier
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
64 Kbyte bộ nhớ chương trình Flash có thể lập trình lại trong hệ thống
2 Kbyte EEPROM
4 Kbytes SRAM nội bộ
️ Chu kỳ ghi / xóa: 10.000 Flash/100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C
Phần mã khởi động tùy chọn với các bit khóa độc lập
• Lập trình trong hệ thống bằng chương trình khởi động trên chip
• Chức năng đọc trong khi viết đúng
️ Tối đa 64 Kbyte Không gian bộ nhớ bên ngoài tùy chọn
️ Khóa lập trình cho bảo mật phần mềm
¢ Giao diện SPI cho lập trình trong hệ thống
• Giao diện JTAG (IEEE std. 1149.1 phù hợp)
Khả năng quét ranh giới theo tiêu chuẩn JTAG
Hỗ trợ gỡ lỗi trên chip
✓ Lập trình Flash, EEPROM, Fuses,
và khóa Bits thông qua giao diện JTAG
• Các đặc điểm ngoại vi
2 bộ đếm thời gian 8 bit với Prescaler riêng biệt và so sánh chế độ
2 bộ đếm thời gian 16 bit mở rộng
với Separate Prescaler, Compare Mode, và Capture Mode
️ Trình đếm thời gian thực với dao động riêng biệt
2 kênh PWM 8 bit
6 kênh PWM với độ phân giải có thể lập trình từ 1 đến 16 bit
8 kênh, 10 bit ADC
• 8 Kênh đơn
• 7 kênh khác nhau
• 2 kênh khác biệt với lợi nhuận có thể lập trình được (1x, 10x, 200x)
️ Biểu diện chuỗi hai dây theo định hướng byte

️ Master/Slave SPI Serial Interface
️ Bộ đếm thời gian theo dõi có thể lập trình với bộ dao động trên chip
️ So sánh tương tự trên chip
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động RC được hiệu chỉnh bên trong
Các nguồn gián đoạn bên ngoài và bên trong
6 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC,
Tiết kiệm năng lượng, tắt năng lượng, chờ và mở rộng
Chờ đợi
Tần số đồng hồ có thể chọn phần mềm
️ ATmega103 Chế độ tương thích được chọn bởi bộ bảo hiểm

• I/O và gói
53 Dòng I/O có thể lập trình
️ TQFP 64 dẫn và QFN/MLF 64 pha
• Điện áp hoạt động
- 2,7 - 5,5V cho ATmega64A
• Các cấp độ tốc độ
️ 0 - 16 MHz cho ATmega64A
