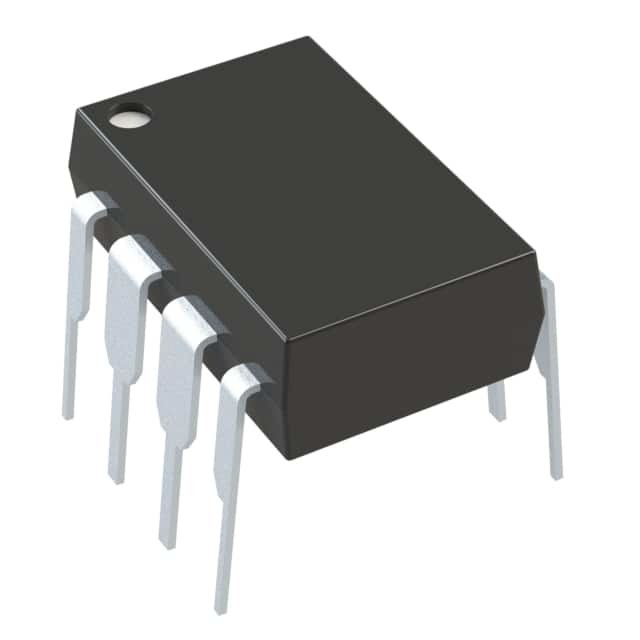

PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP Công nghệ vi mạch

Mô tả

PIC12F508-I / P là một bộ điều khiển CMOS dựa trên Flash hoàn toàn tĩnh hiệu suất cao 8-bit sử dụng kiến trúc RISC chỉ với 33 chỉ dẫn một từ / một chu kỳ.Tất cả các hướng dẫn là chu kỳ duy nhất (200μs) ngoại trừ các nhánh chương trìnhCác chỉ dẫn 12 bit Wide rất đối xứng, dẫn đến một kết quả điển hình là 2:1 mã nén trên các vi điều khiển 8 bit khác trong lớp của nó. Dễ sử dụng và dễ nhớ bộ chỉ dẫn giảm thời gian phát triển đáng kể. Được trang bị các tính năng đặc biệt làm giảm chi phí hệ thống và yêu cầu năng lượng.Các thiết lập lại nguồn (POR) và thiết bị thiết lập lại bộ đếm thời gian (DRT) loại bỏ sự cần thiết cho mạch thiết lập lại bên ngoài.

Đặc điểm

Nguyên tắc cơ bản với 33 hướng dẫn, 2 mức ngăn xếp
Tất cả các hướng dẫn một chu kỳ ngoại trừ các nhánh chương trình có hai chu kỳ
Chỉ thị rộng 12 bit
Đường dẫn dữ liệu rộng 8 bit
25mA I/O dòng nguồn/mồ
Dòng điện ngủ năng lượng thấp (100nA)
Một bộ đếm thời gian 8 bit (TMR0)
Đồng hồ đánh đồng hồ (WDT)
Khả năng lập trình hàng loạt trong mạch (ICSP)
Hỗ trợ gỡ lỗi trong mạch
Bảo vệ mã lập trình
Công nghệ đèn flash tốc độ cao năng lượng thấp
Thiết kế hoàn toàn tĩnh

Ứng dụng

Các thiết bị PIC12F508/509/16F505 phù hợp với các ứng dụng từ các thiết bị chăm sóc cá nhân và hệ thống an ninh đến các máy phát/nhận từ xa năng lượng thấp.Công nghệ Flash làm cho tùy chỉnh các chương trình ứng dụng (mã phát, thiết lập thiết bị, tần số máy thu, vv) cực kỳ nhanh chóng và thuận tiện.làm cho các bộ vi điều khiển này hoàn hảo cho các ứng dụng với không gian hạn chếChi phí thấp, năng lượng thấp, hiệu suất cao, dễ sử dụng và tính linh hoạt I / O làm cho các thiết bị PIC12F508/509/16F505 rất linh hoạt ngay cả trong các khu vực mà không có sử dụng vi điều khiển đã được xem xét trước đây (ví dụ:g., chức năng bộ đếm thời gian, logic và PLD trong các hệ thống lớn hơn và ứng dụng đồng xử lý).
