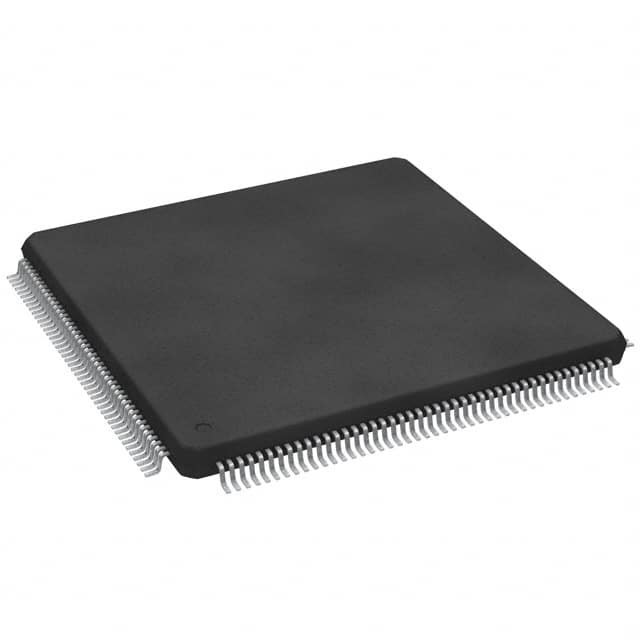

SPC5644CF0VLU8 IC MCU 32BIT 1,5 MB FLASH 176LQFP N✖P USA Inc.

Mô tả

Trọng tâm bộ vi xử lý máy chủ e200z4 của vi điều khiển được xây dựng dựa trên công nghệ Power Architecture® và được thiết kế đặc biệt cho các ứng dụng nhúng.lõi này hỗ trợ hướng dẫn xử lý tín hiệu kỹ thuật số (DSP).
MPC5644A có hai cấp độ phân cấp bộ nhớ bao gồm 8 KB bộ nhớ cache chỉ dẫn, được hỗ trợ bởi 192 KB SRAM trên chip và 4 MB bộ nhớ flash nội bộ.MPC5644A bao gồm một giao diện bus bên ngoài, và cũng là một bus hiệu chuẩn chỉ có thể truy cập khi sử dụng Hệ thống hiệu chuẩn Vertical Freescale.
Tài liệu này mô tả các tính năng của MPC5644A và làm nổi bật các đặc điểm điện và vật lý quan trọng của thiết bị.

MPC5644A Máy điều khiển vi mô

Bảng thông tin
• 150 MHz e200z4 Power Architecture lõi
️ Mã hóa chỉ dẫn chiều dài biến (VLE)
️ Kiến trúc siêu quy mô với 2 đơn vị thực thi
️ Tối đa 2 chỉ dẫn số nguyên hoặc dấu phẩy động mỗi chu kỳ
️ Tối đa 4 lần nhân và tích lũy các hoạt động mỗi chu kỳ
• Tổ chức trí nhớ
- 4 MB bộ nhớ flash trên chip với ECC và đọc trong khi ghi (RWW)
¢ 192 KB SRAM trên chip với chức năng chờ (32 KB) và ECC
8 KB instruction cache (với khóa dòng), có thể cấu hình như 2 hoặc 4 chiều
14 + 3 KB mã eTPU và RAM dữ liệu
️ 5 x 4 crossbar switch (XBAR)
️ 24 MMU
¢ giao diện bus bên ngoài (EBI) với cổng slave và master
• Không bảo vệ an toàn
Đơn vị bảo vệ bộ nhớ 16 điểm (MPU)
Đơn vị CRC với 3 phân mô-đun
Cảm biến nhiệt độ ngã ba
• Ngắt tiếng
️ Bộ điều khiển ngắt cấu hình (với NMI)
DMA 64 kênh
• Kênh truyền hình
3 x eSCI
3 x DSPI (2 trong số đó hỗ trợ kênh thứ hai micro downstream [MSC])
3 x FlexCAN với 64 tin nhắn mỗi
1 x FlexRay module (V2.1) lên đến 10 Mbit/s với kênh kép hoặc đơn và 128 đối tượng thông điệp và ECC
• 1 x eMIOS: 24 kênh thống nhất
• 1 x eTPU2 (eTPU thế hệ thứ hai)
32 kênh tiêu chuẩn
1 x mô-đun phản ứng (6 kênh với ba đầu ra mỗi kênh)
• 2 bộ chuyển đổi analog-điện tử nâng cao (eQADC)
- Bốn mươi kênh đầu vào 12 bit (được đa phương trên 2 ADC); có thể mở rộng lên 56 kênh với các bộ đa phương bên ngoài
6 hàng lệnh
Hỗ trợ kích hoạt và DMA
Thời gian chuyển đổi tối thiểu 688 ns
• Bộ tải Bootstrap CAN / SCI / FlexRay trên chip với Boot Assist Module (BAM)
• Nexus
️ Lớp 3+ cho lõi e200z4
️ Lớp 1 cho eTPU
• JTAG (5-pin)
• Đèn báo kích hoạt phát triển (DTS)
Đăng ký các đèn tín hiệu (32-bit) và đăng ký nhận dạng
Được sử dụng như một phần của giao thức thu thập dữ liệu được kích hoạt
¢ Đinh EVTO được sử dụng để giao tiếp với công cụ bên ngoài
• Sản xuất đồng hồ
️ Máy dao động chính trên chip 4 ️ 40 MHz
FMPLL trên chip (chuỗi khóa pha điều chỉnh tần số)
• Tối đa 120 đường I/O mục đích chung
️ Có thể lập trình riêng biệt như đầu vào, đầu ra hoặc chức năng đặc biệt
️ Mức ngưỡng có thể lập trình (hysteresis)
• Chế độ giảm năng lượng: chế độ chậm, dừng và chờ
• Hệ thống cung ứng linh hoạt
️ 5V nguồn duy nhất với nhựa đệm bên ngoài
️ Phương tiện cung cấp năng lượng bên ngoài nhiều lần: 5V, 3.3V và 1.2V
• Các gói
176 LQFP
MAPBGA
324 TEPBGA
CSP 496-pin (chỉ công cụ hiệu chuẩn)
