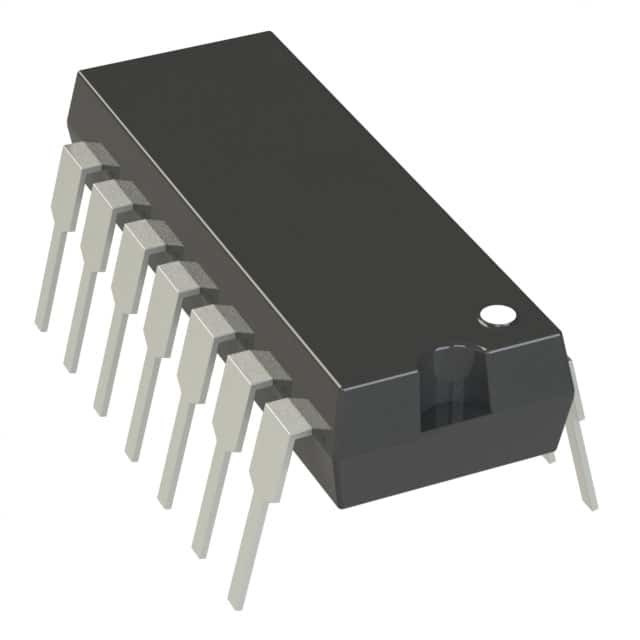

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Công nghệ vi mạch

CPU RISC hiệu suất cao:

• Chỉ có 35 hướng dẫn để học:
- Tất cả các hướng dẫn một chu kỳ ngoại trừ nhánh
• Tốc độ hoạt động:
- DC 20 MHz dao động / đầu vào đồng hồ
- DC 200 ns chu kỳ hướng dẫn
• Khả năng ngắt
• Đồ cứng sâu 8 cấp
• Chế độ địa chỉ trực tiếp, gián tiếp và tương đối

Tính năng đặc biệt của vi điều khiển:

• Máy dao động nội bộ chính xác:
- Tủ máy được hiệu chỉnh đến ± 1%, điển hình
- Phạm vi tần số có thể chọn phần mềm từ 8 MHz đến 125 kHz
- Phần mềm điều chỉnh
- Chế độ khởi động 2 tốc độ
- Crystal phát hiện thất bại cho các ứng dụng quan trọng
- Chuyển chế độ đồng hồ trong khi hoạt động để tiết kiệm năng lượng
• Phần mềm có thể chọn 31 kHz Trình dao động nội bộ
• Chế độ ngủ tiết kiệm năng lượng
• Phạm vi điện áp hoạt động rộng (2.0V-5.5V)
• Phạm vi nhiệt độ công nghiệp và mở rộng
• Khởi động lại (POR)
• Máy đếm thời gian khởi động (PWRT) và Máy đếm thời gian khởi động dao động (OST)
• Brown-out Reset (BOR) với tùy chọn điều khiển phần mềm
• Cải thiện Watchdog Timer hiện tại thấp (WDT) với bộ dao động trên chip (được lựa chọn phần mềm 268 giây danh nghĩa với prescaler đầy đủ) với phần mềm kích hoạt
• Multiplexed Master Clear với pin kéo lên / đầu vào
• Bảo vệ mã lập trình
• pin flash / EEPROM bền cao:
- 100,000 viết Flash Endurance
- Một.000,000 viết EEPROM độ bền
- Lưu trữ EEPROM Flash/Data: > 40 năm

Tính năng năng lượng thấp:

• Hiện tại chờ:
- 50 nA @ 2,0V, thông thường
• Điện hoạt động:
- 11 μA @ 32 kHz, 2.0V, điển hình
- 220 μA @ 4 MHz, 2.0V, điển hình
• Watchdog Timer hiện tại:
- 1 μA @ 2,0V, điển hình
