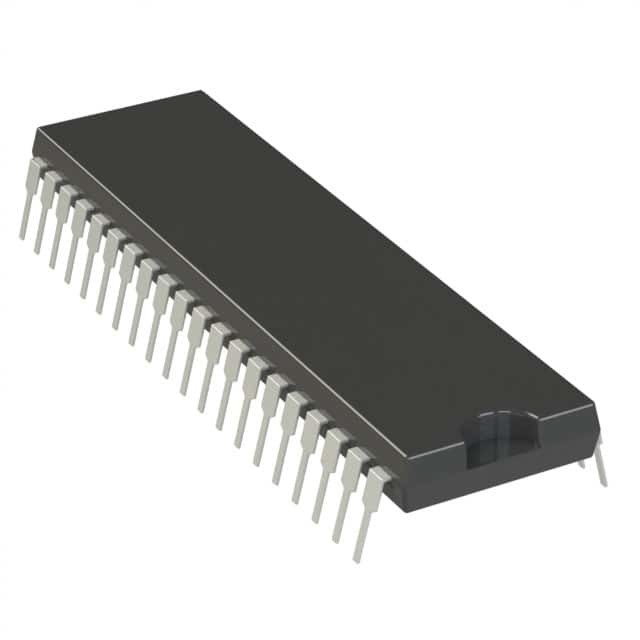

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP Công nghệ vi mạch

Tổng quan

ATmega8515 là một bộ điều khiển nhỏ 8-bit CMOS năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega8515 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển AVR® 8-bit hiệu suất cao, năng lượng thấp
• Kiến trúc RISC
130 Chỉ thị mạnh mẽ Ứng dụng thực thi chu kỳ đồng hồ đơn nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 16 MIPS thông lượng ở 16 MHz
️ On-chip 2 chu kỳ Multiplier
• Chương trình và bộ nhớ dữ liệu không dễ bay hơi
8K Bytes của Flash tự lập trình trong hệ thống
Độ bền: 10.000 chu kỳ ghi / xóa
Phần mã khởi động tùy chọn với các bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip
Hoạt động đọc trong khi viết thật sự
512 Bytes EEPROM
Độ bền: 100.000 chu kỳ ghi / xóa
512 Bytes SRAM nội bộ
️ Tối đa 64K Bytes Không gian bộ nhớ bên ngoài tùy chọn
️ Khóa lập trình cho bảo mật phần mềm
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit với Prescaler riêng biệt và chế độ so sánh
Một bộ đếm thời gian 16 bit với Prescaler riêng biệt, Chế độ so sánh và chụp
Chế độ
3 kênh PWM
¢ USART Serial có thể lập trình
️ Master/Slave SPI Serial Interface
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động RC được hiệu chỉnh bên trong
Các nguồn gián đoạn bên ngoài và bên trong
3 chế độ ngủ: không hoạt động, tắt điện và chờ
• I/O và gói
35 Dòng I/O có thể lập trình
- 40 pin PDIP, 44 dẫn TQFP, 44 dẫn PLCC, và 44 pad QFN/MLF
• Điện áp hoạt động
- 2,7 - 5,5V cho ATmega8515L
- 4,5 - 5,5V cho ATmega8515
• Các cấp độ tốc độ
0 - 8 MHz cho ATmega8515L
️ 0 - 16 MHz cho ATmega8515
