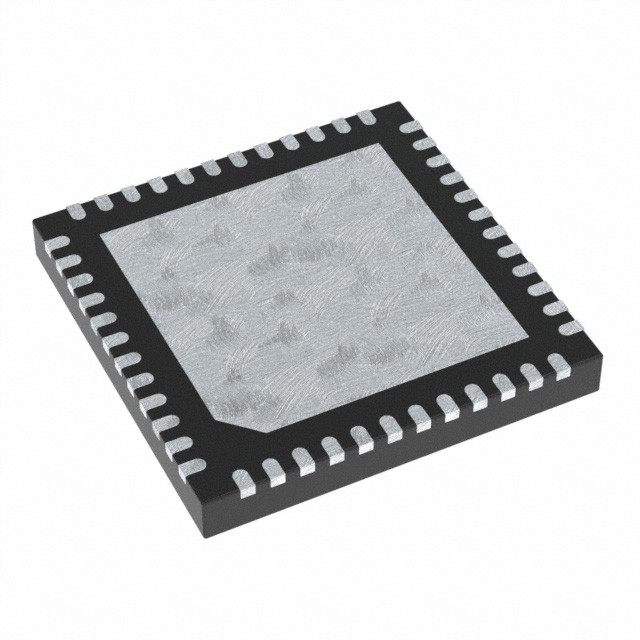

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Công nghệ vi mạch

Mô tả

SAM D21 / DA1 là một loạt các bộ vi điều khiển năng lượng thấp sử dụng bộ vi xử lý 32 bit Arm® Cortex®-M0 +, và dao động từ 32 pin đến 64 pin với tối đa 256 KB Flash và 32 KB SRAM.SAM D21/DA1 hoạt động ở tần số tối đa 48 MHz và đạt 2Chúng được thiết kế để di chuyển đơn giản và trực quan với các mô-đun ngoại vi giống hệt nhau, mã tương thích hex, bản đồ địa chỉ tuyến tính giống hệt nhau,và đường di chuyển tương thích giữa tất cả các thiết bị trong loạt sản phẩm. Tất cả các thiết bị bao gồm các thiết bị ngoại vi thông minh và linh hoạt, Hệ thống sự kiện cho tín hiệu giữa các thiết bị ngoại vi và hỗ trợ nút cảm ứng, thanh trượt và giao diện người dùng bánh xe.

Đặc điểm

• Máy chế biến
Arm®
Cortex®
- M0 + CPU chạy ở tốc độ tối đa 48 MHz
• Máy nhân phần cứng một chu kỳ
• Micro Trace Buffer (MTB)
• Những ký ức
Phần Flash đọc trong khi ghi (RWWEE) (không có sẵn trên các thiết bị 256 KB)
¢ 256/128/64/32/16 KB Flash tự lập trình trong hệ thống
32/16/8/4 KB SRAM Memory
• Hệ thống
️ Khởi động lại nguồn (POR) và phát hiện Brown-out (BOD)
Các tùy chọn đồng hồ bên trong và bên ngoài với 48 MHz Digital Frequency-Locked Loop (DFLL48M) và 48 MHz đến 96 MHz Fractional Digital Phase-Locked Loop (FDPLL96M)
️ Máy điều khiển ngắt bên ngoài (EIC)
16 sự gián đoạn bên ngoài
️ Một sự gián đoạn không có mặt nạ (NMI)
¢ Giao diện lập trình, thử nghiệm và gỡ lỗi dây nối hai chân (SWD)
• Lượng điện thấp
Chế độ không hoạt động và chế độ chờ
Các thiết bị ngoại vi Sleepwalking
• Các thiết bị ngoại vi
️ Bộ điều khiển truy cập bộ nhớ trực tiếp 12 kênh (DMAC)
Hệ thống sự kiện 12 kênh
️ Tối đa năm bộ đếm thời gian 16 bit (TC), có thể cấu hình như:
• Một 16-bit TC với hai kênh so sánh / ghi lại
• Một 8-bit TC với hai kênh so sánh / ghi lại
• Một TC 32 bit với hai kênh so sánh / ghi lại, bằng cách sử dụng hai TC
️ Tối đa bốn bộ đếm thời gian 24 bit để điều khiển (TCC), với các chức năng mở rộng:
• Tối đa bốn kênh so sánh với đầu ra bổ sung tùy chọn
• Sản xuất mô hình điều chế chiều rộng xung đồng bộ (PWM) trên các chân cổng
• Bảo vệ lỗi xác định, phân rã nhanh và thời gian chết có thể cấu hình giữa đầu ra bổ sung
• Dithering tăng độ phân giải lên đến 5 bit và giảm lỗi định lượng
Các kênh PWM sử dụng các thiết bị ngoại vi TC và TCC:
• Tối đa tám kênh PWM trên mỗi TCC 24 bit
• Tối đa hai kênh PWM trên mỗi TCC 16 bit
• Tối đa hai kênh PWM trên mỗi TC 16 bit
️ 32 bit Real Time Counter (RTC) với chức năng đồng hồ / lịch
️ Đồng hồ đánh đồng hồ (WDT)
Động cơ CRC-32
Một giao diện Universal Serial Bus (USB) 2.0 tốc độ đầy đủ (12 Mbps)
• Chức năng máy chủ và thiết bị nhúng
• Tám điểm cuối
- Có tối đa sáu giao diện liên lạc hàng loạt (SERCOM), mỗi giao diện có thể được cấu hình để hoạt động như:
• USART với cấu hình full-duplex và single-wire half-duplex
• I2C lên đến 3,4 MHz
• SPI
• Khách hàng LIN
Một giao diện Inter-IC Sound (I2S) hai kênh
Một bộ chuyển đổi 12 bit, 350 kps từ analog sang kỹ thuật số (ADC) với tối đa 20 kênh
• Nhóm đầu vào khác biệt và đầu vào đơn
• 1/2x đến 16x giai đoạn gia tăng có thể lập trình
• Tiền bồi thường lỗi tự động và tăng
• Lượng mẫu quá mức và cắt giảm phần cứng để hỗ trợ độ phân giải 13, 14, 15 hoặc 16 bit
10 bit, 350 kps Digital-to-Analog Converter (DAC)
️ Tối đa bốn máy so sánh tương tự (AC) với chức năng Window Compare
️ Máy điều khiển cảm ứng ngoại vi (PTC)
• Tối đa 256 kênh cảm ứng dung lượng và cảm biến gần
• I/O
️ Tối đa 52 chân I/O có thể lập trình
• Trình độ
SAM D21 AEC-Q100 lớp 1 (-40 °C đến 125 °C)
SAM DA1 AEC-Q100 lớp 2 (-40C đến 105C)
• Thả vào tương thích với SAM D20
• Các gói
️ 64 pin TQFP, QFN, UFBGA
TQFP 48 chân, QFN
️ WLCSP 45 chân
️ 35 pin WLCSP
️ 32 pin TQFP, QFN
• Điện áp hoạt động
SAM D21: 1.62V 3.63V
SAM DA1: 2.7V - 3.63V
