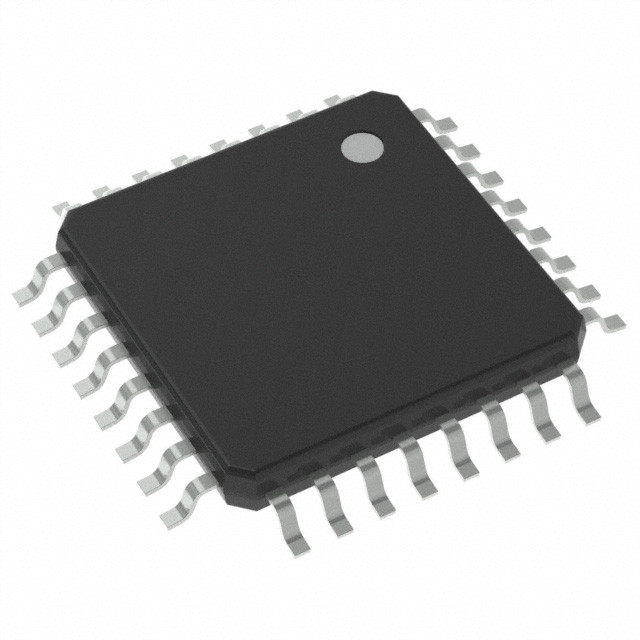

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Công nghệ vi mạch

Tổng quan

ATtiny48/88 là một bộ điều khiển nhỏ 8-bit CMOS năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny48/88 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
123 Chỉ thị mạnh mẽ ️ Hầu hết các chu kỳ đồng hồ đơn
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
4K/8K byte bộ nhớ flash tự lập trình trong hệ thống
️ 64/64 Bytes EEPROM
256/512 Bytes SRAM nội bộ
️ Chu kỳ ghi / xóa: 10.000 Flash/100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C / 100 năm ở 25°C
️ Khóa lập trình cho bảo mật phần mềm
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit với Prescaler riêng biệt và chế độ so sánh
Một bộ đếm thời gian 16 bit với Prescaler, và so sánh và chụp chế độ
️ 6 hoặc 8 kênh 10 bit ADC
️ Master/Slave SPI Serial Interface
️ Biện diện nối chuỗi 2 dây định hướng byte (Philips I2C tương thích)
️ Đặt giờ theo dõi có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
Hệ thống gỡ lỗi trên chip debugWIRE
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
️ Khởi động lại và phát hiện Brown-Out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
3 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC và tắt điện
Cảm biến nhiệt độ trên chip
• I/O và gói
24 đường I/O có thể lập trình:
• PDIP 28 chân
• QFN/MLF 28-pad
28 Dòng I/O có thể lập trình:
• TQFP 32 đầu
• QFN/MLF 32 pha
• UFBGA 32 quả bóng
• Điện áp hoạt động:
¥ 1.8 ¥ 5.5V
• Phạm vi nhiệt độ:
-40°C đến +85°C
• Tốc độ:
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 8 MHz @ 2.7 ️ 5.5V
️ 0 ️ 12 MHz @ 4.5 ️ 5.5V
• Tiêu thụ năng lượng thấp
Chế độ hoạt động: 1 MHz, 1,8V: 240 μA
Chế độ tắt điện: 0,1 μA ở 1.8V
