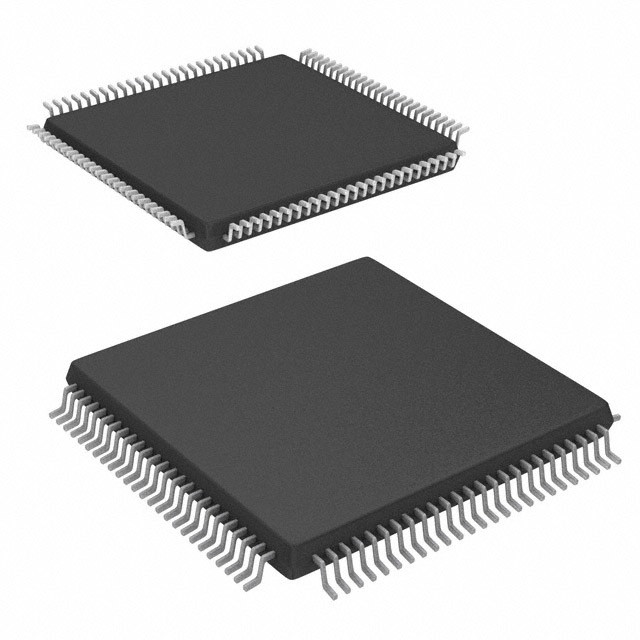

CY8C5668AXI-LP010 IC MCU 32BIT 256KB Flash 100TQFP Công nghệ Infineon

Mô tả chung

Với loạt các khối có thể cấu hình độc đáo, PSoC®5 là một giải pháp cấp hệ thống thực sự cung cấp các chức năng ngoại vi MCU, bộ nhớ, tương tự và kỹ thuật số trong một con chip duy nhất.Gia đình CY8C52 cung cấp một phương pháp hiện đại của việc thu thập tín hiệu, xử lý tín hiệu và điều khiển với độ chính xác cao, băng thông cao và độ linh hoạt cao.Gia đình CY8C52 có thể xử lý hàng chục kênh thu thập dữ liệu và đầu vào tương tự trên mỗi chân GPIOGia đình CY8C52 cũng là một hệ thống kỹ thuật số có thể cấu hình hiệu suất cao với một số số phần bao gồm các giao diện như USB, đa chủ I2C và CAN. Ngoài các giao diện truyền thông,gia đình CY8C52 có một dễ cấu hình mảng logic, định tuyến linh hoạt đến tất cả các chân I / O và lõi vi xử lý ARM® Cortex TM-M3 32 bit hiệu suất cao.Các nhà thiết kế có thể dễ dàng tạo ra các thiết kế cấp hệ thống bằng cách sử dụng một thư viện phong phú của các thành phần được xây dựng sẵn và các nguyên tắc boolean bằng cách sử dụng PSoC® CreatorTM, một công cụ nhập thiết kế sơ đồ phân cấp.Gia đình CY8C52 cung cấp các cơ hội vô song cho tích hợp vật liệu analog và kỹ thuật số trong khi dễ dàng phù hợp với các thay đổi thiết kế phút cuối thông qua cập nhật firmware đơn giản.

Đặc điểm

■ lõi CPU ARM Cortex-M3 32 bit
□ Hoạt động DC đến 40 MHz
□ Bộ nhớ chương trình Flash, lên đến 256 KB, 100.000 chu kỳ ghi, lưu trữ 20 năm, nhiều tính năng bảo mật
□ Tối đa 64 KB bộ nhớ SRAM
□ Bộ nhớ EEPROM 2 KB, 1 triệu chu kỳ, lưu trữ 20 năm
D 24 kênh DMA với truy cập bus AHB đa lớp
• Các mô tả và ưu tiên liên kết có thể lập trình
• Hỗ trợ chuyển tải băng thông cao 32-bit
■ Điện áp thấp, công suất cực thấp
D Phạm vi điện áp hoạt động rộng: 0,5V đến 5,5V
D Máy điều chỉnh tăng hiệu suất cao từ đầu vào 0,5V đến đầu ra 1,8V đến 5,0V
□ 2 mA ở tần số 6 MHz
D Các chế độ năng lượng thấp bao gồm:
• Chế độ ngủ đông 300 nA với lưu trữ RAM và LVD
• Chế độ ngủ 2 μA với đồng hồ thời gian thực và thiết lập lại điện áp thấp
■ Hệ thống I/O đa năng
□ 28 đến 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ Bất kỳ GPIO nào cho bất kỳ thiết bị ngoại vi kỹ thuật số hoặc tương tự nào
□ Động cơ trực tiếp LCD từ bất kỳ GPIO nào, lên đến 46x16 phân đoạn [1]
D Các điện áp giao diện I/O từ 1,2V đến 5,5V, tối đa 4 lĩnh vực
□ IRQ có thể che đậy, độc lập trên bất kỳ chân hoặc cổng nào
D Các đầu vào TTL kích hoạt Schmitt
□ Tất cả GPIO có thể cấu hình như thoát nước mở cao / thấp, kéo lên / xuống, High-Z hoặc đầu ra mạnh
□ Tình trạng chân GPIO có thể cấu hình được ở mức năng lượng khi thiết lập lại (POR)
D 25 mA sink trên SIO
■ Thiết bị ngoại vi số
D 20 đến 24 khối kỹ thuật số phổ quát dựa trên PLD có thể lập trình
□ Bộ đệm đầy đủ CAN 2.0b 16 RX, 8 TX [1]
□ Full-Speed (FS) USB 2.0 12 Mbps sử dụng bộ dao động nội bộ [1]
□ Bốn bộ đếm thời gian, bộ đếm và PWM có thể cấu hình 16 bit
□ Thư viện các thiết bị ngoại vi tiêu chuẩn
• Máy đếm thời gian 8, 16, 24 và 32 bit, bộ đếm và PWM
• SPI, UART, I2C
• Nhiều loại khác có sẵn trong danh mục
□ Thư viện các thiết bị ngoại vi tiên tiến
• Kiểm tra dư thừa theo chu kỳ (CRC)
• Máy tạo chuỗi ngẫu nhiên giả (PRS)
• Linh xe 2.0
• Bộ giải mã hình vuông
■ Thiết bị ngoại vi tương tự (1.71V ≤ Vdda ≤ 5.5V)
□ 1,024V±0,1% điện áp tham chiếu nội bộ qua -40 °C đến +85 °C (14 ppm/°C)
□ SAR ADC, 12-bit ở tốc độ 1 Msps [1]
□ Hai máy so sánh với thời gian phản ứng 75 ns
■ Lập trình, gỡ lỗi và theo dõi
□ JTAG (4 dây), Serial Wire Debug (SWD) (2 dây), Single Wire Viewer (SWV) và giao diện TRACEPORT
□ Khối mạch Flash Patch and Breakpoint (FPB) của Cortex-M3
□ Cortex-M3 Embedded Trace Macrocell TM (ETM TM) tạo ra một luồng theo dõi hướng dẫn.
□ Cortex-M3 Data Watchpoint and Trace (DWT) tạo ra thông tin theo dõi dữ liệu
□ Cortex-M3 Instrumentation Trace Macrocell (ITM) có thể được sử dụng để gỡ lỗi kiểu in
□ Các khối DWT, ETM và ITM giao tiếp với các hệ thống gỡ lỗi và theo dõi ngoài chip thông qua SWV hoặc TRACEPORT
□ Chương trình khởi động được hỗ trợ thông qua I2C, SPI, UART, USB và các giao diện khác
■ Định giờ chính xác, có thể lập trình
□ Máy dao động nội bộ ± 1% từ 1 đến 72 MHz (trên phạm vi nhiệt độ và điện áp đầy đủ) với PLL
□ Máy dao động tinh thể từ 4 đến 33 MHz cho độ chính xác PPM tinh thể
□ Tạo đồng hồ PLL nội bộ lên đến 40 MHz
□ Máy dao động thủy tinh đồng hồ 32,768 kHz
□ Máy dao động nội bộ năng lượng thấp ở 1 kHz, 100 kHz
■ Nhiệt độ và bao bì
D -40°C đến +85°C nhiệt độ công nghiệp
D SSOP 48 pin, QFN 68 pin và các tùy chọn gói TQFP 100 pin
