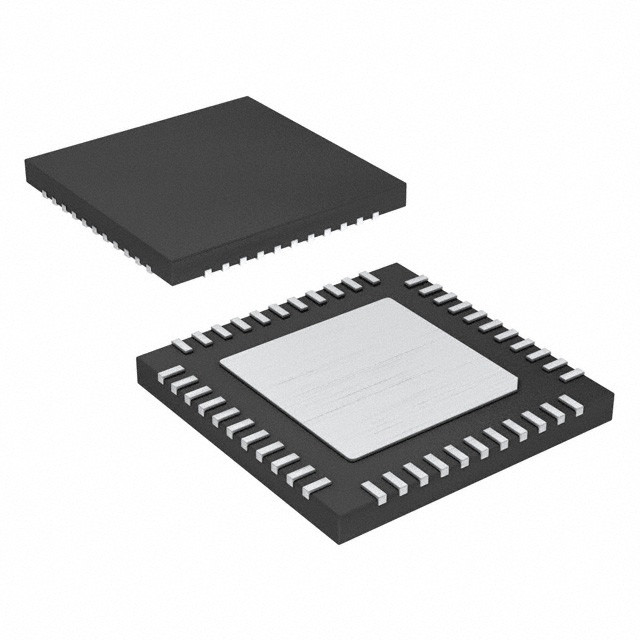

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Công nghệ vi mạch

Tổng quan

Atmel AVR XMEGA là một gia đình các bộ vi điều khiển 8/16 bit năng lượng thấp, hiệu suất cao và giàu các thiết bị ngoại vi dựa trên kiến trúc RISC nâng cao AVR.Bằng cách thực hiện các chỉ dẫn trong một chu kỳ đồng hồ duy nhất, các thiết bị AVR XMEGA đạt hiệu suất CPU gần một triệu hướng dẫn mỗi giây (MIPS) mỗi megahertz, cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển hiệu suất cao, năng lượng thấp Atmel® AVR® XMEGA® 8/16 bit
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
• 16K - 128KB flash tự lập trình trong hệ thống
• Phần khởi động 4K - 8KB
• 1K - 2KB EEPROM
• 2K - 8KB SRAM nội bộ
• Các đặc điểm ngoại vi
• Máy điều khiển DMA bốn kênh
• Hệ thống sự kiện tám kênh
• Năm bộ đếm thời gian 16 bit
• Ba bộ đếm thời gian / bộ đếm với 4 kênh so sánh đầu ra hoặc thu nhập đầu vào
• Hai bộ đếm thời gian / bộ đếm với 2 kênh so sánh đầu ra hoặc thu nhập
• Các phần mở rộng độ phân giải cao trên tất cả các bộ đếm thời gian / bộ đếm
• Tiến bộ mở rộng hình dạng sóng (AWeX) trên một bộ đếm thời gian / bộ đếm
• Một giao diện thiết bị USB
• USB 2.0 tốc độ đầy đủ (12Mbps) và tốc độ thấp (1.5Mbps) thiết bị phù hợp
• 32 điểm cuối với tính linh hoạt cấu hình đầy đủ
• Năm USART với sự hỗ trợ của IrDA cho một USART
• Hai giao diện hai dây với kết hợp địa chỉ kép (I2C và SMBus tương thích)
• Hai giao diện ngoại vi hàng loạt (SPI)
• Công cụ mã hóa AES và DES
• CRC-16 (CRC-CCITT) và CRC-32 (IEEE® 802.3) máy phát điện
• Đếm thời gian thực 16 bit (RTC) với bộ dao động riêng
• Một 12 kênh, 12 bit, 2msps Analog để chuyển đổi số
• Một bộ chuyển đổi hai kênh, 12 bit, 1msps
• Hai máy so sánh tương tự với chức năng so sánh cửa sổ, và các nguồn điện
• Ngắt bên ngoài trên tất cả các chân I / O mục đích chung
• Bộ đếm thời gian theo dõi có thể lập trình với bộ dao động năng lượng cực thấp riêng biệt trên chip
• Hỗ trợ thư viện QTouch®
• Nút cảm ứng dung lượng, thanh trượt và bánh xe
• Tính năng đặc biệt của bộ vi điều khiển
• Khởi động lại nguồn và phát hiện màu nâu có thể lập trình
• Tùy chọn đồng hồ bên trong và bên ngoài với PLL và prescaler
• Máy điều khiển ngắt nhiều cấp có thể lập trình
• Năm chế độ ngủ
• Giao diện lập trình và gỡ lỗi
• PDI (đối diện chương trình và gỡ lỗi)
• I/O và gói
• 34 chân I/O có thể lập trình
• 44 - chì TQFP
• 44 - pad VQFN/QFN
• 49 - quả bóng VFBGA
• Điện áp hoạt động
• 1,6 ∼ 3,6V
• Tần số hoạt động
• 0 ¢ 12MHz từ 1.6V
• 0 ¢ 32MHz từ 2,7V
