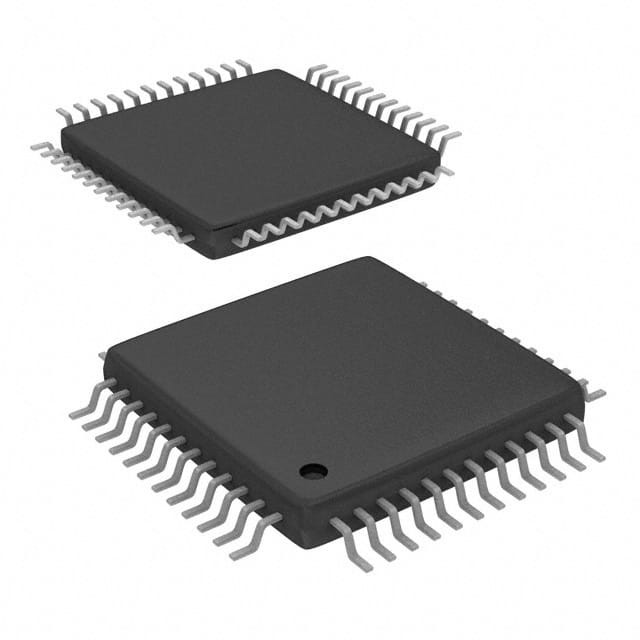

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Phòng thí nghiệm silicon

Tổng quan hệ thống

Các thiết bị C8051F380/1/2/3/4/5/6/7/C là các MCU hệ thống trên chip có tín hiệu hỗn hợp tích hợp đầy đủ. Các tính năng chiếu sáng cao được liệt kê dưới đây. Xem bảng 1.1 để lựa chọn các tính năng cụ thể của sản phẩm.

■ lõi vi điều khiển tương thích 8051 tốc độ cao (lên đến 48 MIPS)

■ Giao diện gỡ lỗi trong hệ thống, tốc độ đầy đủ, không xâm nhập (trên chip)
■ Universal Serial Bus (USB) Function Controller với tám đường ống cuối linh hoạt, tích hợp
máy phát tín hiệu và 1 kB FIFO RAM
■ Máy điều chỉnh điện áp cung cấp
■ Đúng 10 bit 500 ksps khác biệt / một cuối ADC với multiplexer tương tự
■ Bộ cảm biến điện áp và nhiệt độ trên chip
■ Các máy so sánh điện áp trên chip (2)
■ Máy dao động nội bộ 48 MHz được hiệu chỉnh chính xác
■ Máy dao động tần số thấp bên trong để tiết kiệm năng lượng bổ sung
■ Tối đa 64kB bộ nhớ Flash trên chip
■ Tối đa 4352 Bytes RAM trên chip (256 + 4 kB)
■ Giao diện bộ nhớ bên ngoài (EMIF) có sẵn trên các phiên bản 48 pin.
■ 2 I2C / SMBus, 2 UART và giao diện hàng loạt SPI nâng cao được triển khai trong phần cứng
■ Bốn bộ đếm thời gian 16 bit dùng chung
■ Bộ đếm / bộ đếm thời gian có thể lập trình (PCA) với năm mô-đun chụp / so sánh và Watchdog
Chức năng hẹn giờ
■ Khởi động lại nguồn điện trên chip, màn hình VDD và máy dò đồng hồ bị mất
■ Tối đa 40 cổng I/O (5 V dung nạp)
