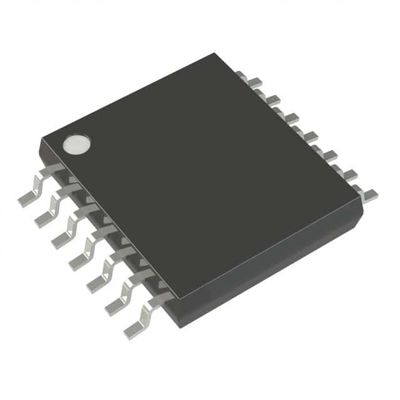

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Công nghệ vi mạch

CPU RISC hiệu suất cao:

• C Compiler Optimized Architecture
• Chỉ 49 hướng dẫn
• Tốc độ hoạt động:
- DC 20 MHz đầu vào đồng hồ
- DC 200 ns chu kỳ hướng dẫn
• Khả năng ngắt với lưu ngữ cảnh tự động
• Đồ cứng sâu 16 cấp với tùy chọn Overflow / Underflow Reset
• Chế độ địa chỉ trực tiếp, gián tiếp và tương đối:
- Hai full 16-bit File Select Registers (FSRs)
#NAME?

Cấu trúc dao động linh hoạt:

• Khối dao động bên trong 16 MHz:
- Tủ máy được hiệu chỉnh đến ± 1%, điển hình
- Phạm vi tần số có thể chọn phần mềm từ 16 MHz đến 31 kHz
• Máy dao động nội bộ năng lượng thấp 31 kHz
• Ba chế độ đồng hồ bên ngoài lên đến 20 MHz

Tính năng đặc biệt của vi điều khiển:

• Phạm vi điện áp hoạt động:
- 1,8V đến 3,6V (PIC16LF1503)
- 2,3V đến 5,5V (PIC16F1503)
• Có thể tự lập trình dưới sự điều khiển của phần mềm
• Khởi động lại (POR)
• Máy đếm thời gian khởi động (PWRT)
• Khởi động lại (LPBOR) có thể lập trình
• Kích thước thời gian mở rộng (WDT):
- Thời gian lập trình từ 1 ms đến 256s
• Bảo vệ mã lập trình
• In-Circuit Serial ProgrammingTM (ICSPTM) thông qua Two Pins
• Chương trình điện áp thấp được cải tiến (LVP)
• In-Circuit Debug (ICD) thông qua Two Pins
• Chế độ ngủ tiết kiệm năng lượng:
- Chế độ ngủ năng lượng thấp
- Low-Power BOR (LPBOR)
• Chỉ số nhiệt độ tích hợp
• 128 Bytes High-Endurance Flash
- 100,000 viết Flash độ bền (tối thiểu)

Bộ nhớ:

• 2 Kwords Linear Program Memory Addressing (Địa chỉ bộ nhớ chương trình tuyến tính)
• 128 byte Lưu ý dữ liệu tuyến tính
• Bộ nhớ dữ liệu flash bền cao (HEF)
- 128 byte nếu lưu trữ dữ liệu không dễ bay hơi
- 100k xóa / ghi chu kỳ

Các đặc điểm điện năng cực thấp (XLP) (PIC16LF1503):

• Hiện tại giấc ngủ:
- 20 nA @ 1.8V, điển hình
• Watchdog Timer hiện tại:
- 260 nA @ 1.8V, điển hình
• Điện hoạt động:
- 30 μA/MHz @ 1.8V, điển hình
(Tiếp tục...)
