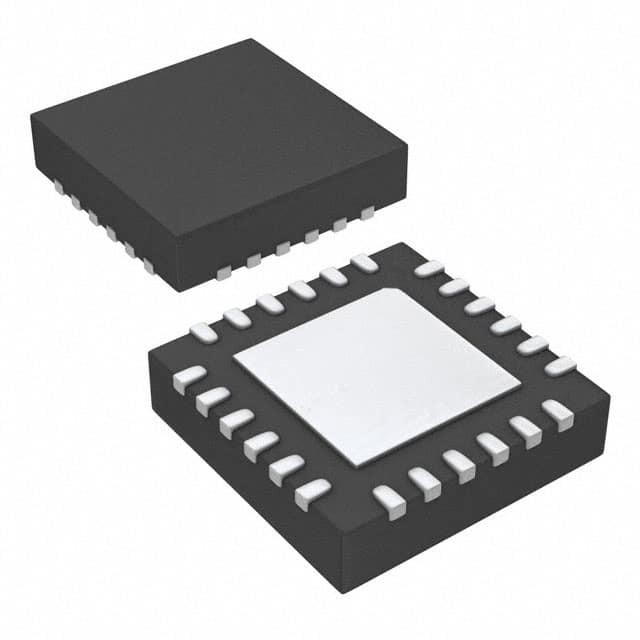

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Phòng thí nghiệm silicon

Tổng quan hệ thống

Các thiết bị C8051F93x-C8051F92x là các MCU hệ thống trên chip có tín hiệu hỗn hợp tích hợp đầy đủ. Các tính năng nổi bật được liệt kê dưới đây. Xem Bảng 2.1 cho lựa chọn đặc điểm sản phẩm cụ thể và số đơn đặt hàng bộ phận.

• Hoạt động pin đơn / hai với bộ chuyển đổi gia tăng dc-dc trên chip.
• lõi vi điều khiển tương thích 8051 tốc độ cao (lên đến 25 MIPS)
• Giao diện gỡ lỗi trong hệ thống, tốc độ đầy đủ, không xâm nhập (trên chip)
• True 10-bit 300 ksps 23 kênh ADC đơn kết thúc với multiplexer tương tự
• 6 bit có thể lập trình hiện tại tham chiếu
• Máy dao động nội bộ 24,5 MHz có thể lập trình chính xác với công nghệ phổ mở rộng.
• 64 kB hoặc 32 kB bộ nhớ Flash trên chip
• 4352 byte RAM trên chip
• SMBus / I2C, UART nâng cao và hai giao diện chuỗi SPI nâng cao được triển khai trong phần cứng
• Bốn bộ đếm thời gian 16 bit
• Bộ đếm / bộ đếm thời gian có thể lập trình (PCA) với sáu mô-đun chụp / so sánh và
Chức năng Watchdog Timer
• Khởi động lại nguồn điện trên chip, VDD Monitor và cảm biến nhiệt độ
• Hai bộ so sánh điện áp trên chip với 23 đầu vào cảm ứng.
• 24 hoặc 16 cổng I/O (5 V dung nạp)

Điện áp cung cấp từ 0,9 đến 3,6 V

- Chế độ một tế bào hỗ trợ hoạt động 0,9 đến 1,8 V
- Chế độ hai tế bào hỗ trợ hoạt động 1,8 đến 3,6 V
- Chuyển đổi dc-dc tích hợp với đầu ra 1,8 đến 3,3 V để sử dụng trong chế độ một tế bào
- Cấu hình điều chỉnh LDO tích hợp cho phép một điện áp nguồn điện tương tự cao và điện áp lõi kỹ thuật số thấp
- 2 thiết bị theo dõi nguồn cung (những thiết bị phát hiện sự cố)

Bộ chuyển đổi 10 bit từ analog sang số

- ± 1 LSB INL; không có mã bị thiếu
- Điện tích có thể lập trình lên đến 300 kps
- Tối đa 23 đầu vào bên ngoài
- Đề xuất điện áp trên chip
- Trên chip PGA cho phép đo điện áp lên đến gấp đôi điện áp tham chiếu
- 16-bit tích lũy tự động trung bình với chế độ Burst
cung cấp độ phân giải ADC cao hơn
- Dữ liệu phụ thuộc vào cửa sổ interrupt generator
#NAME?

Hai người so sánh

- Histeresis có thể lập trình và thời gian phản ứng
- Có thể cấu hình như nguồn đánh thức hoặc thiết lập lại
- Tối đa 23 đầu vào cảm giác cảm ứng

Đề xuất hiện tại có thể lập trình 6 bit

- Tối đa ± 500 μA. Có thể được sử dụng như một sự thiên vị hoặc cho
tạo ra một điện áp tham chiếu tùy chỉnh

Debug trên chip

- Các mạch gỡ lỗi trên chip tạo điều kiện cho tốc độ đầy đủ,
Trình gỡ lỗi trong hệ thống không xâm nhập (không yêu cầu trình mô phỏng)
- Cung cấp điểm dừng, bước đơn
- Kiểm tra / sửa đổi bộ nhớ và đăng ký
#NAME?

lõi 8051 μC tốc độ cao

- Kiến trúc hướng dẫn đường ống; thực hiện 70% của
hướng dẫn trong 1 hoặc 2 đồng hồ hệ thống
- Tối đa 25 MIPS thông lượng với 25 MHz đồng hồ
#NAME?

Bộ nhớ

- 4352 byte RAM dữ liệu nội bộ (256 + 4096)
- 64 kB (F93x) hoặc 32 kB (F92x) Flash; Có thể lập trình trong hệ thống
trong các lĩnh vực 1024 byte
được lưu trữ trong các thiết bị 64 kB

Thiết bị ngoại vi kỹ thuật số

- 24 hoặc 16 cổng I / O; Tất cả 5 V dung nạp với bồn rửa cao
sức mạnh ổ đĩa hiện tại và có thể lập trình-phần cứng
SMBusTM (I2CTM tương thích), 2 x SPITM và UART
cổng hàng loạt có sẵn đồng thời
- Bốn mục đích chung 16-bit đếm/đã
- 16 bit có thể lập trình bộ đếm / bộ đếm thời gian
thu thập/so sánh các mô-đun và đồng hồ giám sát
- Máy cứng SmaRTClock hoạt động xuống 0,9 V và
đòi hỏi ít hơn 0,5 μA điện cấp

Nguồn đồng hồ

- Máy dao động nội bộ: 24,5 MHz, độ chính xác 2%.
hỗ trợ hoạt động UART; 20 MHz năng lượng thấp
dao động đòi hỏi rất ít bias hiện tại
- Máy dao động bên ngoài: Crystal, RC, C, hoặc CMOS Clock
- SmaRTClock dao động: 32 kHz Crystal hoặc nội bộ
chế độ dao động tự động
- Có thể chuyển đổi giữa các nguồn đồng hồ trên bay; hữu ích
trong việc thực hiện các chế độ tiết kiệm năng lượng khác nhau

Bao bì

- 32 pin QFN (5 x 5 mm)
- 24-pin QFN (4 x 4 mm)
- 32 pin LQFP (7 x 7 mm, dễ dàng hàn bằng tay)

Phạm vi nhiệt độ: 40 đến + 85 °C
