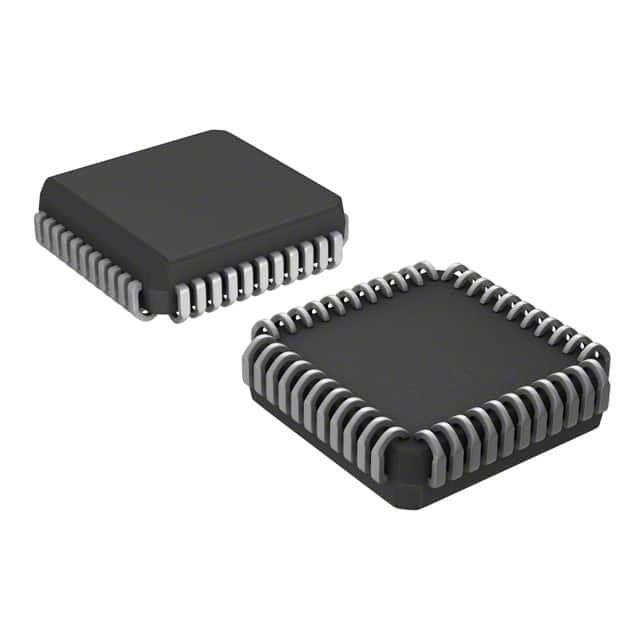

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrated

Mô tả chung

DS89C430, DS89C440 và DS89C450 cung cấp hiệu suất cao nhất trong các bộ vi điều khiển tương thích 8051.Chúng có lõi bộ xử lý mới được thiết kế thực hiện các lệnh nhanh hơn 12 lần so với 8051 gốc với cùng tốc độ tinh thểCác ứng dụng điển hình sẽ trải qua một cải thiện tốc độ lên đến 10 lần.Các bộ vi điều khiển đạt hiệu suất 33 MIPS từ tốc độ đồng hồ tối đa 33MHz.

Các đặc điểm

■ Kiến trúc 8051 tốc độ cao
Một chu kỳ đồng hồ cho mỗi máy
Hoạt động DC đến 33MHz
Chỉ dẫn chu kỳ duy nhất trong 30ns
Tùy chọn MOVX chiều dài biến để truy cập
Các thiết bị ngoại vi nhanh / chậm
Chỉ dẫn dữ liệu kép với tự động
Tăng/Giảm và Chuyển chọn
Hỗ trợ bốn chế độ truy cập bộ nhớ trang
■ Bộ nhớ trên chip
Bộ nhớ flash 16kB/32kB/64kB
Có thể lập trình trong ứng dụng
Có thể lập trình trong hệ thống thông qua cổng hàng loạt
1kB SRAM cho MOVX
■ 80C52 tương thích
8051 Pin và bộ hướng dẫn tương thích
Bốn cổng I / O hai chiều, 8-bit
Ba bộ đếm thời gian 16 bit
256 Bytes Scratchpad RAM
■ Chế độ quản lý năng lượng
Bộ chia đồng hồ có thể lập trình
Tự động ra khỏi phần cứng và phần mềm
■ Tính năng ROMIZE
Chọn kích thước bộ nhớ chương trình nội bộ từ
0 đến 64kB
Cho phép truy cập toàn bộ bản đồ bộ nhớ bên ngoài
Điều chỉnh động bởi phần mềm
■ Các đặc điểm ngoại vi
Hai cổng hàng loạt Full-Duplex
Bộ đếm thời gian có thể lập trình
13 Nguồn gián đoạn (Sáu bên ngoài)
Năm mức độ ưu tiên gián đoạn
Lập lại khi mất điện
Cảnh báo sớm - Điện bị ngắt
Giảm nhiễu điện từ (EMI)

Ứng dụng

Ghi dữ liệu
Sản phẩm trắng
Điều khiển động cơ
Magstripe Reader/Scanner
Điện thoại
HVAC
Bán hàng
Thiết bị chơi game
Kiểm soát và quản lý năng lượng tòa nhà
Các bộ điều khiển logic có thể lập trình
Nguồn cung cấp điện không bị gián đoạn
An ninh tòa nhà và kiểm soát lối vào cửa
Thiết bị văn bản ô tô
Điện tử tiêu dùng
Kiểm soát và tự động hóa công nghiệp
