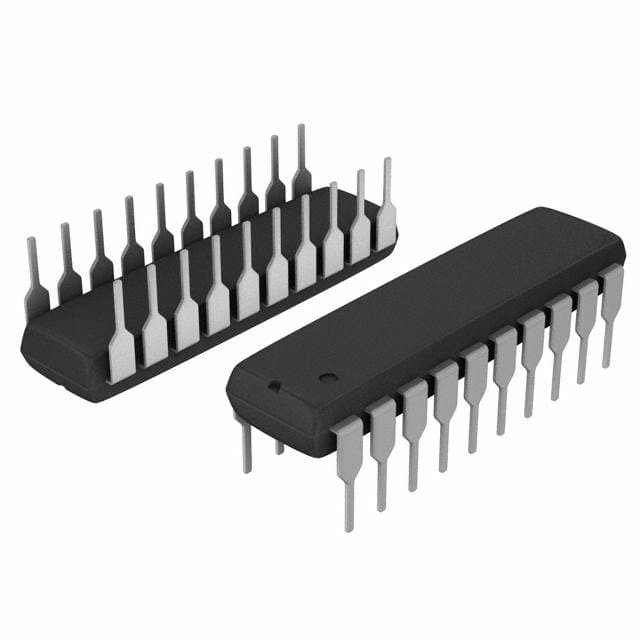

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Công nghệ vi mạch

Tổng quan

ATtiny2313A/4313 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny2313A/4313 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
120 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ duy nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS thông lượng ở 20 MHz
• Dữ liệu và chương trình không dễ bay hơi và bộ nhớ dữ liệu
2/4K byte của Flash tự lập trình trong hệ thống
• Độ bền 10.000 chu kỳ ghi / xóa
128/256 Bytes EEPROM có thể lập trình trong hệ thống
• Độ bền: 100.000 chu kỳ ghi / xóa
128/256 Bytes SRAM nội bộ
¢ Khóa lập trình cho chương trình Flash và bảo mật dữ liệu EEPROM
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit với Prescaler riêng biệt và chế độ so sánh
Một bộ đếm thời gian / đếm 16 bit với chế độ Prescaler, so sánh và chụp riêng biệt
4 kênh PWM
️ So sánh tương tự trên chip
️ Bộ đếm thời gian theo dõi có thể lập trình với bộ dao động trên chip
USI USI Universal Serial Interface
️ Full Duplex USART
• Tính năng đặc biệt của bộ điều khiển vi mô
DebugWIRE trên chip Debug
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên ngoài và bên trong
️ Chế độ hoạt động không hoạt động, tắt điện và chờ năng lượng thấp
– Enhanced Power-on Reset Circuit
¢ Vòng mạch phát hiện màu nâu có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
• I/O và gói
18 Dòng I/O có thể lập trình
️ 20 pin PDIP, 20 pin SOIC, 20 pad MLF/VQFN
• Điện áp hoạt động
¥ 1.8 ¥ 5.5V
• Các cấp độ tốc độ
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 10 MHz @ 2.7 ️ 5.5V
0 20 MHz @ 4.5 5.5V
• Phạm vi nhiệt độ công nghiệp: -40°C đến +85°C
• Tiêu thụ năng lượng thấp
Chế độ hoạt động
• 190 μA ở 1.8V và 1MHz
Chế độ không hoạt động
• 24 μA ở 1.8V và 1MHz
Chế độ tắt điện
• 0,1 μA ở 1.8V và +25°C
