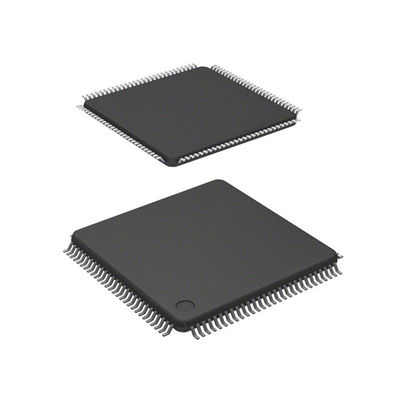

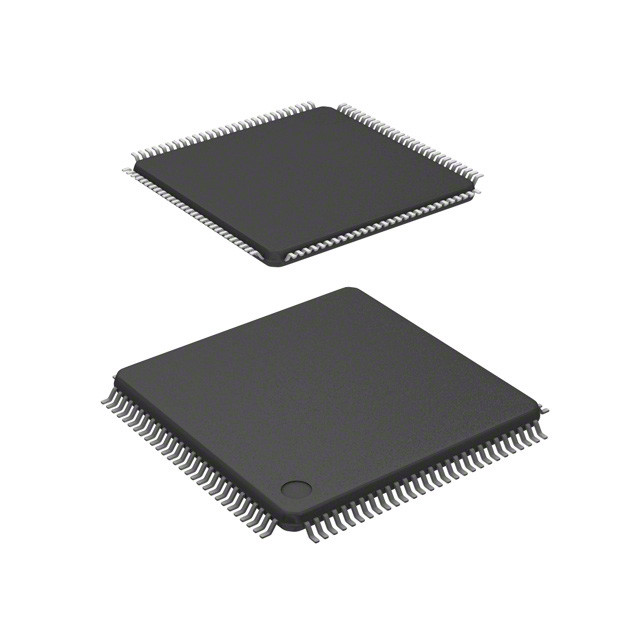

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Lời giới thiệu

Tổng quan
Gia đình MC9S12E là một gia đình MCU mục đích chung chi phí thấp 112/80 pin.Tất cả các thành viên của gia đình MC9S12E bao gồm các thiết bị ngoại vi trên chip tiêu chuẩn bao gồm một đơn vị xử lý trung tâm 16 bit (HCS12 CPU), tối đa 256K byte của Flash EEPROM, tối đa 16K byte của RAM, ba module giao diện liên lạc hàng loạt không đồng bộ (SCI), một giao diện thiết bị ngoại vi hàng loạt (SPI), một Inter-IC Bus (IIC),ba module bộ đếm thời gian 16 bit 4 kênh (TIM), một bộ điều chế xung 15 bit 6 kênh với module bảo vệ lỗi (PMF), một bộ điều chỉnh chiều rộng xung 8 bit 6 kênh (PWM), một bộ chuyển đổi analog-to-digital 10 bit 16 kênh (ADC),và hai bộ chuyển đổi số-đanalog 8-bit 1 kênh (DAC). Gia đình MC9S12E có đầy đủ các đường dẫn dữ liệu 16 bit trên toàn bộ. Việc bao gồm một mạch PLL cho phép điều chỉnh tiêu thụ năng lượng và hiệu suất để phù hợp với các yêu cầu hoạt động.Ngoài các cổng I/O có sẵn trên mỗi module, 16 bit cổng I / O chuyên dụng có sẵn với khả năng Wake-Up từ chế độ STOP hoặc WAIT.một bộ điều chỉnh điện áp dựa trên băng tần chip (VREG) tạo ra điện áp cung cấp kỹ thuật số nội bộ 2.5V (VDD) từ phạm vi cung cấp bên ngoài 3,135V đến 5,5V.

Đặc điểm

• 16-bit HCS12 CORE
CPU HCS12
i. tương thích với bộ lệnh M68HC11
ii. Mô hình xếp chồng ngắt và lập trình giống hệt với M68HC11
iii. Chuỗi xếp hàng hướng dẫn
iv. Cải thiện địa chỉ lập chỉ mục
Điều khiển bản đồ mô-đun (MMC)
¢ Điều khiển ngắt (INT)
Phương thức gỡ lỗi nền (BDM)
¢ Máy gỡ lỗi (DBG12) bao gồm các điểm ngắt và bộ đệm theo dõi thay đổi dòng chảy
MEBI (multiplexed external bus interface)
• Các đầu vào gián đoạn thức dậy
¢ Tối đa 16 bit cổng có sẵn cho chức năng ngắt giấc với bộ lọc kỹ thuật số
• Tùy chọn bộ nhớ
¢ EEPROM Flash 32K, 64K, 128K hoặc 256K Byte
RAM 2K, 4K, 8K hoặc 16K Byte
• Hai bộ chuyển đổi số sang analog (DAC) 1 kênh
️ Độ phân giải 8 bit
• Chuyển đổi từ analog sang kỹ thuật số (ADC)
️ Mô-đun 16 kênh với độ phân giải 10 bit
Khả năng kích hoạt chuyển đổi bên ngoài
• Ba bộ đếm thời gian 4 kênh (TIM)
¢ Các kênh so sánh đầu vào hoặc đầu ra có thể lập trình được
Phương thức PWM đơn giản
Đặt lại Modulo Counter
Đếm các sự kiện bên ngoài
️ Lưu trữ thời gian hạn chế
• 6 kênh PWM (PWM)
- Thời gian và chu kỳ làm việc có thể lập trình
8 bit 6 kênh hoặc 16 bit 3 kênh
¢ Kiểm soát riêng biệt cho mỗi chiều rộng xung và chu kỳ làm việc
️ Các đầu ra thẳng hàng giữa hoặc thẳng hàng bên trái
¢ Lập trình đồng hồ chọn logic với một phạm vi tần số rộng
️ Nhập tắt khẩn cấp nhanh
• 6 kênh Pulse Width Modulator với bảo vệ lỗi (PMF)
3 bộ đếm 15 bit độc lập với chế độ đồng bộ
️ Hoạt động kênh bổ sung
Các tín hiệu PWM thẳng hàng giữa và bên cạnh
¢ Chèn thời gian chết lập trình được
️ Tốc độ nạp đầy toàn bộ từ 1 đến 16
4 pin đầu vào bị ngắt
3 chân đầu vào cảm biến dòng
• Giao diện hàng loạt
3 giao diện liên lạc hàng loạt không đồng bộ (SCI)
️ Giao diện ngoại vi tuần tự đồng bộ (SPI)
Đường buýt liên IC (IIC)
• Clock và Reset Generator (CRG)
¢ Chó canh gác cảnh sát cửa sổ
️ Ngắt thời gian thực
️ Đồng hồ theo dõi
️ Pierce hoặc dòng điện thấp Colpitts dao động
️ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆
Chế độ tự đồng hồ khi không có đồng hồ bên ngoài
- Đồng hồ tham chiếu dao động tinh thể từ 0,5 đến 16Mhz
• Tần số hoạt động
50MHz tương đương với 25MHz Bus Speed
• Máy điều chỉnh 2.5V bên trong
️ Phạm vi điện áp đầu vào từ 3,135V đến 5,5V
Khả năng chế độ năng lượng thấp
Bao gồm mạch thiết lập lại điện áp thấp (LVR)
Bao gồm mạch ngắt điện áp thấp (LVI)
• 112-pin LQFP hoặc 80-pin QFP gói
️ Tối đa 90 đường I / O với khả năng đầu vào và ổ đĩa 5V (112 pin package)
️ Tối đa hai đường chỉ đầu vào 5V (IRQ và XIRQ)
16 đầu vào bộ chuyển đổi A/D 3.3V/5V
• Hỗ trợ phát triển.
Chế độ debug nền đơn dây
Các điểm hỏng phần cứng trên chip
️ Các tính năng gỡ lỗi được cải tiến
