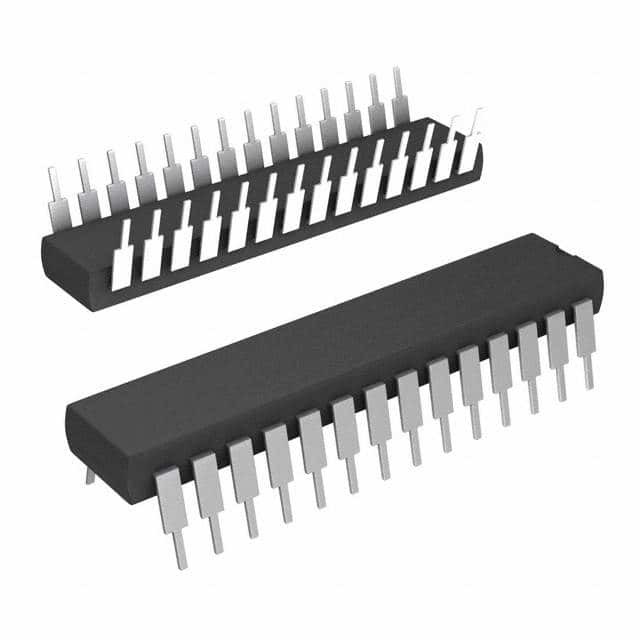

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP Công nghệ vi mạch

Tổng quan

ATmega48A/PA/88A/PA/168A/PA/328/P là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega48A/PA/88A/PA/168A/PA/328/P đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa tiêu thụ điện so với tốc độ xử lý.

Đặc điểm

• Hiệu suất cao, năng lượng thấp Atmel® AVR® 8-Bit Microcontroller
• Kiến trúc RISC tiên tiến
131 Chỉ thị mạnh mẽ Hầu hết các chu kỳ đồng hồ đơn thực thi
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS thông lượng ở 20MHz
️ On-chip 2 chu kỳ Multiplier
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
4/8/16/32KBytes bộ nhớ Flash tự lập trình trong hệ thống
¢ 256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes SRAM nội bộ
️ Chu kỳ ghi / xóa: 10.000 Flash/100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C
Phần mã khởi động tùy chọn với các bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip
Hoạt động đọc trong khi viết thật sự
️ Khóa lập trình cho bảo mật phần mềm
• Hỗ trợ thư viện Atmel® QTouch ®
️ Nút cảm ứng dung lượng, thanh trượt và bánh xe
¢ Việc mua lại QTouch và QMatrix®
- Có tới 64 kênh cảm giác
• Các đặc điểm ngoại vi
2 bộ đếm thời gian 8 bit với chế độ Prescaler và So sánh riêng biệt
Một bộ đếm thời gian 16 bit với Prescaler riêng biệt, Chế độ so sánh và Chế độ chụp
¢ Trình đếm thời gian thực với bộ dao động riêng biệt
6 kênh PWM
️ 8 kênh 10 bit ADC trong gói TQFP và QFN/MLF đo nhiệt độ
️ ADC 6 kênh 10 bit trong PDIP Package Temperature Measurement
¢ USART Serial có thể lập trình
️ Master/Slave SPI Serial Interface
️ Biểu diện chuỗi 2 dây định hướng byte (Philips I2C tương thích)
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
6 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC, tiết kiệm điện, tắt điện, chờ và chờ kéo dài
• I/O và gói
23 Dòng I/O có thể lập trình
️ PDIP 28 chân, TQFP 32 đầu, QFN / MLF 28 chân và QFN / MLF 32 chân
• Điện áp hoạt động:
- 1,8 - 5,5V
• Phạm vi nhiệt độ:
-40°C đến 85°C
• Tốc độ:
️ 0 -4MHz@1.8- 5,5V, 0 -10MHz@2.7- Năm.5.V, 0 - 20MHz @ 4,5 - 5,5V
• Tiêu thụ năng lượng ở 1MHz, 1,8V, 25°C
Chế độ hoạt động: 0.2mA
Chế độ tắt điện: 0,1μA
Chế độ tiết kiệm năng lượng: 0,75μA ((bao gồm 32kHz RTC)
