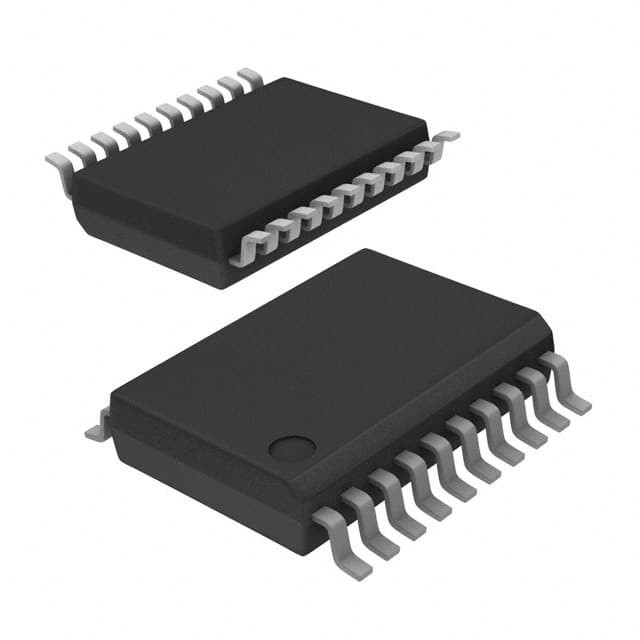

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOP Công nghệ vi mạch

Tổng quan

ATtiny261A/461A/861A là bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,Các thiết bị đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
123 Chỉ thị mạnh mẽ ️ Hầu hết các chu kỳ đồng hồ đơn
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS thông lượng ở 20 MHz
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
2/4/8K byte bộ nhớ flash tự lập trình trong hệ thống
• Độ bền: 10.000 chu kỳ ghi / xóa
128/256/512 Bytes EEPROM có thể lập trình trong hệ thống
• Độ bền: 100.000 chu kỳ ghi / xóa
128/256/512 Byte của SRAM nội bộ
- Lưu trữ dữ liệu: 20 năm ở 85°C / 100 năm ở 25°C
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
️ Khóa lập trình cho bảo mật phần mềm
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8/16 bit với Prescaler
Một bộ đếm thời gian tốc độ cao 8/10 bit với Prescaler
• 3 đầu ra PWM tần số cao với sổ đăng ký so sánh đầu ra riêng biệt
• Máy tạo thời gian chết có thể lập trình
️ 10 bit ADC
• 11 kênh chỉ có một mục đích
• 16 cặp kênh ADC khác biệt
• 15 cặp kênh ADC khác biệt với lợi nhuận có thể lập trình (1x, 8x, 20x, 32x)
️ So sánh tương tự trên chip
️ Đặt giờ theo dõi có thể lập trình với bộ dao động trên chip riêng biệt
️ Giao diện hàng loạt phổ quát với máy phát hiện tình trạng khởi động
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
Hệ thống gỡ lỗi trên chip debugWIRE
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
4 chế độ ngủ: Điện thấp, giảm tiếng ồn, chờ và tắt điện
Cảm biến nhiệt độ trên chip
• I/O và gói
16 Dòng I/O có thể lập trình
️ 20 pin PDIP, 20 pin SOIC, 20 pin TSSOP và 32 pad MLF
• Điện áp hoạt động
¥ 1.8 ¥ 5.5V
• Các cấp độ tốc độ
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 10 MHz @ 2.7 ️ 5.5V
0 20 MHz @ 4.5 5.5V
• Tiêu thụ năng lượng ở 1 MHz, 1,8V, 25°C
️ Chức năng hoạt động: 200 μA
Chế độ tắt điện: 0,1 μA
