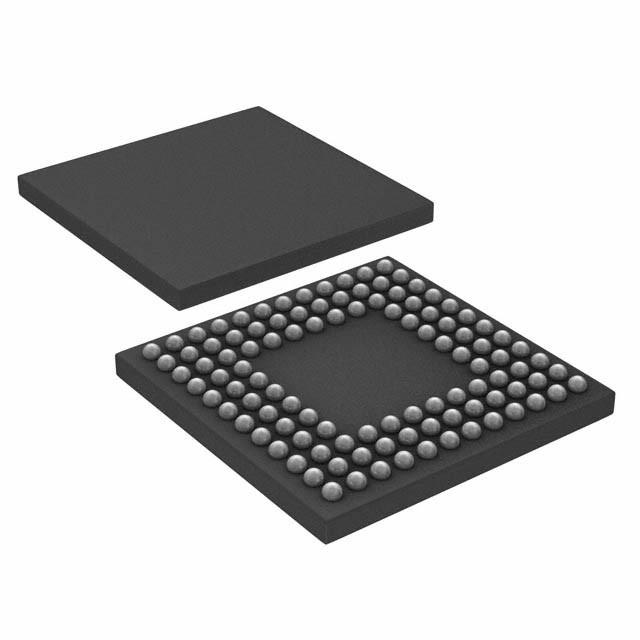

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA Texas Instruments

[Luminary Micro, Inc.]

Thông tin tổng quan về kiến trúc

Gia đình vi điều khiển Luminary Micro Stellaris® - bộ điều khiển dựa trên ARM® CortexTM-M3 đầu tiên - mang lại tính toán 32-bit hiệu suất cao cho các ứng dụng vi điều khiển nhúng nhạy cảm về chi phí.Những bộ phận tiên phong này cung cấp cho khách hàng hiệu suất 32 bit với chi phí tương đương với các thiết bị 8 và 16 bit cũ, tất cả trong một gói với một dấu chân nhỏ.

Tính năng sản phẩm

Máy vi điều khiển LM3S6965 bao gồm các tính năng sản phẩm sau:
■ Hiệu suất RISC 32 bit
kiến trúc ARM® CortexTM-M3 v7M 32 bit tối ưu hóa cho các thiết bị nhúng nhỏ
ứng dụng
¢ Bộ đếm thời gian hệ thống (SysT ick), cung cấp một đơn giản, 24-bit rõ ràng trên ghi, giảm
đếm wrap-on-zero với cơ chế điều khiển linh hoạt
️ Thumb® tương thích chỉ Thumb-2- chỉ bộ lệnh bộ xử lý lõi cho mật độ mã cao
Khả năng hoạt động 50MHz
¢ Phân chia phần cứng và nhân một chu kỳ
️ Bộ điều khiển ngắt kết nối (NVIC) tích hợp cung cấp ngắt quyết định
xử lý
38 sự gián đoạn với tám cấp độ ưu tiên
¢ Đơn vị bảo vệ bộ nhớ (MPU), cung cấp một chế độ ưu tiên cho hệ điều hành được bảo vệ
chức năng
¢ Truy cập dữ liệu không liên kết, cho phép dữ liệu được đóng gói hiệu quả vào bộ nhớ
️ Phản ứng bit nguyên tử (bit-banding), cung cấp tối đa sử dụng bộ nhớ
và điều khiển ngoại vi hợp lý
■ Bộ nhớ nội bộ
256 KB flash một chu kỳ
• Bảo vệ block flash do người dùng quản lý trên cơ sở block 2-KB
• Lập trình dữ liệu flash do người dùng quản lý
• Khóa bảo vệ đèn flash được xác định và quản lý bởi người dùng
¢ 64 KB SRAM một chu kỳ
■ Máy đếm thời gian dùng chung
4 mô-đun bộ đếm thời gian chung (GPTM), mỗi mô-đun cung cấp hai bộ đếm thời gian 16 bit.
Mỗi GPTM có thể được cấu hình để hoạt động độc lập:
• Là một bộ đếm thời gian 32-bit duy nhất
• Là một 32-bit Real-Time Clock (RTC) để chụp sự kiện
• Đối với điều chế chiều rộng xung (PWM)
• T o kích hoạt chuyển đổi từ analog sang kỹ thuật số
Chế độ 32 bit Timer
• Bộ đếm thời gian một lần có thể lập trình
• Bộ đếm thời gian có thể lập trình
• Đồng hồ thời gian thực khi sử dụng đồng hồ bên ngoài 32,768-KHz như đầu vào
• Chế độ tạm thời theo thời gian và một lần khi bộ điều khiển khẳng định
CPU Halt flag trong quá trình debug
• kích hoạt sự kiện ADC
Chế độ bộ đếm thời gian 16 bit
• Chức năng bộ đếm thời gian sử dụng chung với một máy prescaler 8 bit
• Bộ đếm thời gian một lần có thể lập trình
• Bộ đếm thời gian có thể lập trình
• Khả năng tạm dừng của người dùng khi bộ điều khiển khẳng định CPU Halt flag trong quá trình gỡ lỗi
• kích hoạt sự kiện ADC
Chế độ chụp đầu vào 16 bit
• Nhận số lượng cạnh đầu vào
• Khai thác thời gian cạnh đầu vào
Chế độ PWM 16 bit
• Chế độ PWM đơn giản với đảo ngược đầu ra có thể lập trình phần mềm của tín hiệu PWM
■ Bộ đếm thời gian bảo vệ phù hợp với ARM FiRM
- 32 bit down counter với một bộ ghi tải có thể lập trình
¢ Đồng hồ bảo vệ riêng biệt với một kích hoạt
️ Lập trình logic tạo ngắt với ngụy trang ngắt
Bảo vệ sổ đăng ký khóa khỏi phần mềm chạy trốn
¢ Lập lại logic sản xuất với một kích hoạt / vô hiệu hóa
– User-enabled stalling when the controller asserts the CPU Halt flag during debug
■ Bộ điều khiển Ethernet 10/100
️ Phù hợp với IEEE 802.3-2002
️ Full- và half-duplex cho cả hoạt động 100 Mbps và 10 Mbps
¢ Bộ truyền phát tích hợp 10/100 Mbps (PHY)
️ Chỉnh sửa chéo MDI/MDI-X tự động
Địa chỉ MAC lập trình
️ Chế độ tiết kiệm năng lượng và tắt điện
■ Synchronous Serial Interface (SSI)
Hành động chủ hoặc nô lệ
Tỷ lệ bit đồng hồ có thể lập trình và quy mô trước
¢ Trải và nhận FIFO riêng biệt, 16 bit rộng, 8 vị trí sâu
️ Hoạt động giao diện có thể lập trình cho Freescale SPI, MICROWIRE, hoặc
Các giao diện hàng loạt đồng bộ của Texas Instruments
¢ Kích thước khung dữ liệu có thể lập trình từ 4 đến 16 bit
- Chế độ thử nghiệm lặp lại nội bộ để kiểm tra chẩn đoán/dễ lỗi
■ UART
3 UART có thể lập trình hoàn toàn loại 16C550 với hỗ trợ IrDA
Phân biệt 16x8 truyền (TX) và 16x12 nhận (RX) FIFO để giảm
CPU ngắt tải dịch vụ
¢ Máy phát tốc độ baud có thể lập trình với bộ chia phân số
¢ Độ dài FIFO có thể lập trình, bao gồm hoạt động sâu 1 byte
giao diện đệm kép
️ Mức kích hoạt FIFO là 1/8, 1/4, 1/2, 3/4, và 7/8
️ Các bit truyền thông không đồng bộ tiêu chuẩn để bắt đầu, dừng và cân bằng
¢ Khám phá bắt đầu sai
¢ Sản xuất và phát hiện đột phá đường dây
■ ADC
¢ Cấu hình đầu vào đơn và khác nhau
4 kênh 10 bit khi sử dụng như đầu vào đơn
Tỷ lệ lấy mẫu 1 triệu mẫu/giây
️ Chuyển đổi analog sang kỹ thuật số linh hoạt, có thể cấu hình
- Bốn trình tự chuyển đổi mẫu có thể lập trình từ một đến tám mục dài,
với kết quả chuyển đổi tương ứng FIFO
- Mỗi trình tự được kích hoạt bởi phần mềm hoặc sự kiện nội bộ (điều chỉnh thời gian, so sánh analog,
PWM hoặc GPIO)
Cảm biến nhiệt độ trên chip
■ Các máy so sánh analog
2 máy so sánh tương tự tích hợp độc lập
¢ Có thể cấu hình cho đầu ra để: điều khiển một chân đầu ra, tạo ra một sự gián đoạn,
hoặc bắt đầu một trình tự mẫu ADC
- So sánh đầu vào pin bên ngoài với đầu vào pin bên ngoài hoặc
Điện áp tham chiếu có thể lập trình nội bộ

Ứng dụng mục tiêu

■ Giám sát từ xa
■ Máy bán hàng điện tử (POS)
■ Thiết bị thử nghiệm và đo lường
■ Thiết bị và công tắc mạng
■ Tự động hóa nhà máy
■ HVAC và kiểm soát tòa nhà
■ Thiết bị chơi game
■ Kiểm soát chuyển động
■ Thiết bị thiết bị y tế
■ Ngọn lửa và an ninh
