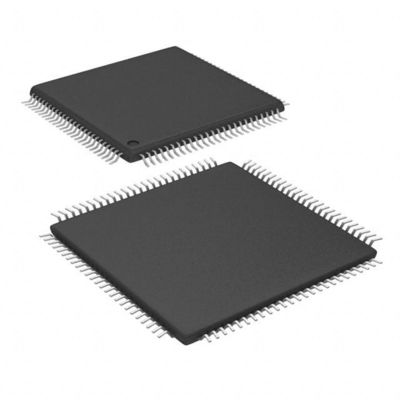

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Công nghệ vi mạch

Tổng quan về thiết bị

Tài liệu này chứa thông tin cụ thể về thiết bị cho các thiết bị PIC32MX1XX/2XX/5XX 64/100 pin.

Điều kiện vận hành

• 2,3V đến 3,6V, -40oC đến +105oC (DC đến 40 MHz),
-40oC đến +85oC (DC đến 50 MHz)

lõi: 50 MHz/83 DMIPS MIPS32® M4K®

• Chế độ MIPS16e® cho đến 40% kích thước mã nhỏ hơn
• Kiến trúc hiệu quả mã (C và Assembly)
• Một chu kỳ (MAC) 32x16 và hai chu kỳ 32x32 nhân

Quản lý đồng hồ

• 0,9% dao động bên trong
• PLL có thể lập trình và nguồn đồng hồ dao động
• Phòng chống trục trặc đồng hồ (FSCM)
• Máy đánh thời gian độc lập cho chó canh
• Thức dậy và khởi động nhanh

Quản lý năng lượng

• Chế độ quản lý năng lượng thấp (ngủ và không hoạt động)
• Chế độ bật lại tích hợp, Chế độ bật lại màu nâu và cao

Khám phá điện áp

• Điện động 0,5 mA/MHz (thường)
• 44 μA IPD hiện tại (thường)

Tính năng HMI âm thanh / đồ họa / cảm ứng

• Giao diện đồ họa bên ngoài với tối đa 34 chân PMP
• Truyền thông dữ liệu âm thanh: I2S, LJ, RJ, USB
• Giao diện điều khiển dữ liệu âm thanh: SPI và I2C
• Đồng hồ chính dữ liệu âm thanh:
- Sản xuất tần số đồng hồ phân số
- Có thể đồng bộ với đồng hồ USB
- Có thể được điều chỉnh trong thời gian chạy
• Đơn vị đo thời gian sạc (CTMU):
- Hỗ trợ cảm ứng cảm ứng mTouch®
- Cung cấp đo thời gian độ phân giải cao (1 ns)

Tính năng tương tự tiên tiến

• Mô-đun ADC:
- Tỷ lệ 10 bit 1 Msps với một Sample and Hold (S&H)
- Tối đa 48 đầu vào tương tự
- Có thể hoạt động trong chế độ ngủ
• Nguồn kích hoạt ADC linh hoạt và độc lập
• Khả năng đo nhiệt độ trên chip
• Các nhà so sánh:
- Ba mô-đun so sánh hai đầu vào
- Tham chiếu có thể lập trình với 32 điểm điện áp

Các bộ đếm thời gian / So sánh đầu ra / Thu thập đầu vào

• Năm bộ đếm thời gian chung:
- Năm 16 bit và tối đa hai 32 bit Timer / Counters
• Năm mô-đun Output Compare (OC)
• Năm mô-đun thu thập đầu vào (IC)
• Trình chọn kẹp ngoại vi (PPS) để cho phép tái lập bản đồ chức năng
• Mô-đun Real-Time Clock and Calendar (RTCC)

Giao diện truyền thông

• Bộ điều khiển OTG tốc độ đầy đủ phù hợp với USB 2.0
• Tối đa năm mô-đun UART (12,5 Mbps):
- Các giao thức LIN 1.2 và hỗ trợ IrDA®
• Bốn mô-đun SPI 4 dây (25 Mbps)
• Hai mô-đun I2C (lên đến 1 Mbaud) hỗ trợ SMBus
• PPS cho phép tái lập bản đồ chức năng
• Cổng chính song song (PMP) với bộ đệm đọc / ghi kép
• Controller Area Network (CAN) 2.0B phù hợp với hỗ trợ địa chỉ DeviceNetTM

Truy cập bộ nhớ trực tiếp (DMA)

• Bốn kênh DMA phần cứng với phát hiện kích thước dữ liệu tự động
• Kiểm tra dư thừa chu kỳ có thể lập trình 32 bit (CRC)
• Hai kênh bổ sung dành riêng cho USB
• Hai kênh bổ sung dành riêng cho CAN

Input/Output

• 10 mA hoặc 15 mA nguồn / bể cho VOH / VOL tiêu chuẩn và tối đa 22 mA cho VOH1 không tiêu chuẩn
• Các chân dung chịu 5V
• Có thể chọn ống thoát nước mở, kéo lên và kéo xuống
• Ngắt bên ngoài trên tất cả các chân I/O

Trình độ và hỗ trợ lớp B

• REVG AEC-Q100 (thể loại 2 -40oC đến +105oC)
• Thư viện an toàn lớp B, IEC 60730

Hỗ trợ phát triển Debugger

• Chương trình trong mạch và trong ứng dụng
• 4-cáp MIPS® nâng cao giao diện JTAG
• Chương trình không giới hạn và sáu điểm ngắt dữ liệu phức tạp
• Quét ranh giới IEEE 1149.2 tương thích (JTAG)
