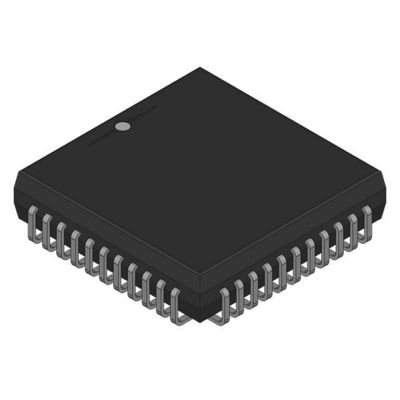

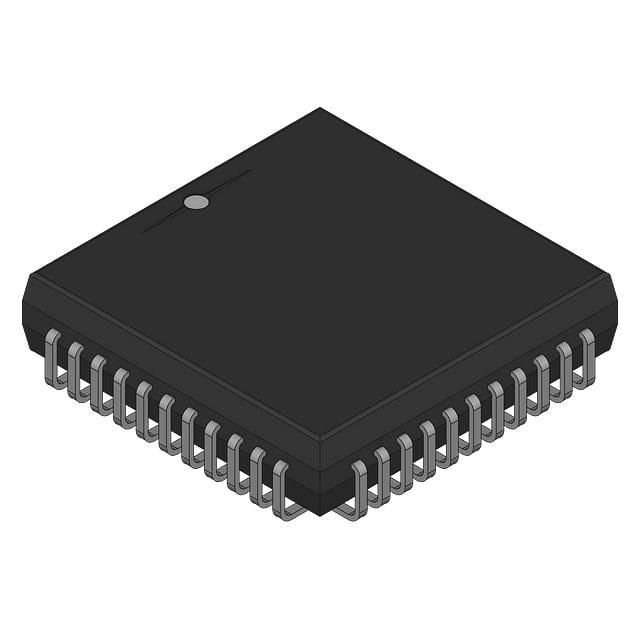

AT80C32X2-SLSUL IC MCU 8BIT ROMLESS 44PLCC Atmel

Mô tả

TS80C52X2 là phiên bản CMOS ROM, OTP, EPROM và ROM không có hiệu suất cao của bộ vi điều khiển 8-bit chip CMOS đơn 80C51.
TS80C52X2 giữ lại tất cả các tính năng của 80C51 với dung lượng ROM / EPROM mở rộng (8 Kbyte), 256 byte RAM nội bộ, hệ thống ngắt 6 nguồn, 4 cấp,một bộ dao động trên chip và ba bộ đếm thời gian / bộ đếm.
Ngoài ra, TS80C52X2 có một con trỏ dữ liệu kép, một kênh hàng loạt linh hoạt hơn tạo điều kiện cho giao tiếp đa bộ xử lý (EUART) và một cơ chế cải thiện tốc độ X2.
Thiết kế hoàn toàn tĩnh của TS80C52X2 cho phép giảm tiêu thụ điện của hệ thống bằng cách giảm tần số đồng hồ xuống bất kỳ giá trị nào, ngay cả DC, mà không mất dữ liệu.
TS80C52X2 có 2 chế độ giảm hoạt động có thể chọn phần mềm để giảm mức tiêu thụ điện năng hơn nữa.cổng hàng loạt và hệ thống ngắt vẫn đang hoạt độngTrong chế độ tắt năng lượng RAM được lưu và tất cả các chức năng khác là không hoạt động.

Đặc điểm

• 80C52 tương thích
8051 Pin và hướng dẫn tương thích
4 cổng I/O 8 bit
3 bộ đếm thời gian 16 bit
256 Bytes Scratchpad RAM
• Kiến trúc tốc độ cao
• 40 MHz ở 5V, 30 MHz ở 3V
• X2 Khả năng cải thiện tốc độ (6 đồng hồ / chu kỳ máy)
- 30 MHz ở 5V, 20 MHz ở 3V (tương đương với 60 MHz ở 5V, 40 MHz ở 3V)
• Chỉ dẫn dữ liệu kép
• ROM/EPROM trên chip (8Kbyte)
• Clock Out và Up/Down Timer có thể lập trình
• Asynchronous Port Reset
• Phá vỡ cấu trúc với
6 Nguồn gián đoạn
Hệ thống ngắt quãng ưu tiên cấp 4
• UART tăng cường Full Duplex
Khám phá lỗi khung
️ Nhận dạng địa chỉ tự động
• EMI thấp (ngừng ALE)
• Chế độ điều khiển năng lượng
Chế độ không hoạt động
Chế độ tắt điện
️ Lá cờ tắt điện
• Chế độ một lần (On-chip Emulation)
• Nguồn cung cấp điện: 4,5 - 5,5V, 2,7 - 5,5V
• Phạm vi nhiệt độ: Thương mại (0 đến 70oC) và Công nghiệp (-40 đến 85oC)
• Các gói: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13.9 dấu chân)
