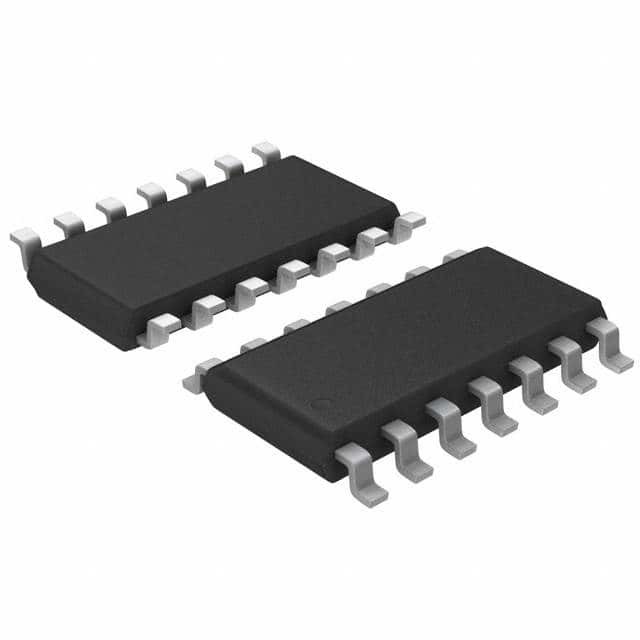

IC vi điều khiển cảm ứng 8 bit 4KB, Mạch tích hợp cơ bản ATTINY44A-SSU



Đặc trưng

• Vi điều khiển 8-bit AVR® hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 120 Hướng dẫn mạnh mẽ – Thực thi chu kỳ đồng hồ đơn nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
• Phân đoạn bộ nhớ có độ bền cao, không bay hơi
– Bộ nhớ Chương trình Flash 2K/4K/8K Byte trong Hệ thống, Tự lập trình
• Độ bền: 10.000 chu kỳ ghi/xóa
– 128/256/512 byte EEPROM có thể lập trình trong hệ thống
• Độ bền: 100.000 chu kỳ ghi/xóa
– 128/256/512 byte SRAM bên trong
– Lưu giữ dữ liệu: 20 năm ở 85°C / 100 năm ở 25°C
– Khóa lập trình để tự lập trình Flash & Bảo mật dữ liệu EEPROM
• Tính năng ngoại vi
– Một bộ định thời/bộ đếm 8-bit và một 16-bit với hai kênh PWM, mỗi kênh
– ADC 10 bit
• 8 Kênh một đầu
• 12 cặp kênh ADC vi sai với mức tăng có thể lập trình (1x / 20x)
– Bộ hẹn giờ Watchdog có thể lập trình với Bộ tạo dao động trên chip riêng biệt
– Bộ so sánh tương tự trên chip
– Giao diện nối tiếp đa năng
• Các tính năng vi điều khiển đặc biệt
– Hệ thống gỡ lỗi trên chip debugWIRE
– Có thể lập trình trong hệ thống qua cổng SPI
– Nguồn ngắt bên trong và bên ngoài
• Ngắt thay đổi chân trên 12 chân
– Chế độ chờ công suất thấp, giảm nhiễu ADC, chế độ chờ và tắt nguồn
– Mạch thiết lập lại bật nguồn nâng cao
– Mạch phát hiện mất điện có thể lập trình với chức năng vô hiệu hóa phần mềm
– Bộ tạo dao động được hiệu chỉnh bên trong
– Cảm biến nhiệt độ trên chip
• I/O và Gói
– Có sẵn trong QFN/MLF/VQFN 20 chân, SOIC 14 chân, PDIP 14 chân và UFBGA 15 bóng
– Mười hai dòng I/O có thể lập trình
• Điện áp hoạt động:
– 1.8 – 5.5V
• Cấp tốc độ:
– 0 – 4 MHz @ 1,8 – 5,5V
– 0 – 10 MHz @ 2,7 – 5,5V
– 0 – 20 MHz @ 4,5 – 5,5V
• Phạm vi nhiệt độ công nghiệp: -40°C đến +85°C
• Sự tiêu thụ ít điện năng
– Chế độ hoạt động:
• 210 µA ở 1,8V và 1 MHz
– Chế độ nhàn rỗi:
• 33 µA ở 1,8V và 1 MHz
– Chế độ tắt nguồn:
• 0,1 µA ở 1,8V và 25°C
