Bộ vi điều khiển MCU 72MHz thực tế STM32F103CBT6 32BIT 128KB FLASH 48LQFP
| Hàng hiệu | STMicroelectronics |
|---|---|
| Số mô hình | STM32F103CBT6 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Bộ xử lý lõi | ARM® Cortex®-M3 | Kích thước lõi | Lõi đơn 32 bit |
|---|---|---|---|
| Tốc độ | 72MHz | kết nối | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| thiết bị ngoại vi | DMA, Điều khiển động cơ PWM, PDR, POR, PVD, PWM, Cảm biến nhiệt độ, WDT | Số lượng I/O | 37 |
| Kích thước bộ nhớ chương trình | 128KB (128K x 8) | Loại bộ nhớ chương trình | TỐC BIẾN |
| Kích thước EEPROM | - | Kích thước RAM | 20K x 8 |
| Điện áp - Cung cấp (Vcc/Vdd) | 2V ~ 3,6V | Bộ chuyển đổi dữ liệu | A/D 10x12b |
| Loại dao động | Nội bộ | Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 48-LQFP |
| Gói thiết bị nhà cung cấp | - | ||
| Làm nổi bật | Bộ Vi Điều Khiển MCU Thực Tế,Bộ Vi Điều Khiển MCU 72MHz,STM32F103CBT6 |
||
Mô tả sản phẩm

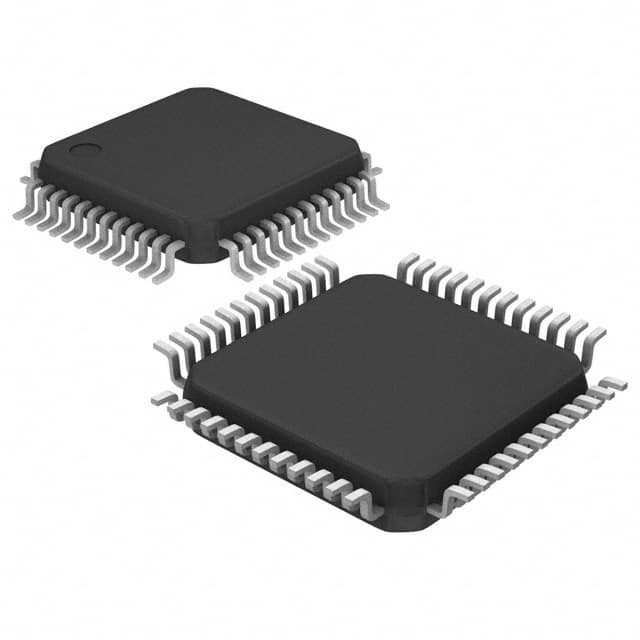

STM32F103CBT6 IC MCU 32BIT 128KB FLASH 48LQFP STMicroelectronics
Thông tin chi tiết sản phẩm
Sự miêu tả
STM32F103CBT6 là dòng hiệu năng mật độ trung bình, bộ vi điều khiển 32 bit ARM Cortex-M3 trong gói LQFP 48 chân.Nó kết hợp lõi RISC hiệu suất cao với tần số hoạt động 72MHz, bộ nhớ nhúng tốc độ cao, nhiều loại I/O nâng cao và thiết bị ngoại vi được kết nối với hai bus APB.STM32F103CBT6 có ADC 12 bit, bộ hẹn giờ, bộ hẹn giờ PWM, giao diện truyền thông tiêu chuẩn và nâng cao.Một bộ chế độ tiết kiệm năng lượng toàn diện cho phép thiết kế các ứng dụng sử dụng ít năng lượng.
Đặc trưng
Dải điện áp hoạt động từ 2V đến 3.6V
Bộ nhớ flash 128Kbyte
20Kbyte SRAM
Đơn vị tính CRC, ID duy nhất 96 bit
Hai bộ chuyển đổi A/D 12bit, 1µs (tối đa 10 kênh)
Bộ điều khiển DMA 7 kênh, 3 bộ hẹn giờ đa năng và 1 bộ hẹn giờ điều khiển nâng cao
37 cổng I/O nhanh
Giao diện gỡ lỗi dây nối tiếp (SWD) và JTAG
Hai giao diện SPI, hai I2C, ba USART, một USB và một CAN
Phạm vi nhiệt độ hoạt động xung quanh từ -40°C đến 85°C
Ứng dụng
ổ đĩa động cơ
điều khiển ứng dụng
thiết bị y tế và thiết bị cầm tay
PC và thiết bị ngoại vi chơi game
nền tảng GPS
ứng dụng công nghiệp
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | STMicro điện tử |
| danh mục sản phẩm | vi điều khiển |
| Loạt | STM32 F1 |
| Sản phẩm | MCU |
| bao bì | Bao bì thay thế khay |
| Đơn vị trọng lượng | 0,006409 oz |
| kiểu lắp đặt | SMD/SMT |
| Tên thương mại | STM32 |
| Gói-Trường hợp | 48-LQFP |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Nhà cung cấp-Thiết bị-Gói hàng | * |
| Số lượng IO | 37 vào/ra |
| Tốc độ | 72MHz |
| Kích thước EEPROM | - |
| Bộ xử lý lõi | ARMR CortexR-M3 |
| Kích thước RAM | 20K x 8 |
| Bộ nhớ chương trình | TỐC BIẾN |
| thiết bị ngoại vi | DMA, Điều khiển động cơ PWM, PDR, POR, PVD, PWM, Cảm biến nhiệt độ, WDT |
| kết nối | CÓ THỂ, I2C, IrDA, LIN, SPI, UART/USART, USB |
| Điện áp-Cung cấp-Vcc-Vdd | 2 V ~ 3,6 V |
| Kích thước lõi | 32-bit |
| Chương trình-Bộ nhớ-Kích thước | 128KB (128K x 8) |
| Bộ chuyển đổi dữ liệu | A/D 10x12b |
| Loại dao động | Nội bộ |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vận hành-Cung cấp-Điện áp | 2V đến 3,6V |
| Loại giao diện | CÓ THỂ I2C SPI USART USB |
| Cốt lõi | CÁNH TAY Cortex M3 |
| Bộ xử lý-Dòng | CÁNH TAY Cortex-M |
| Dữ liệu-Bus-Chiều rộng | 32 bit |
| Cung cấp-Điện áp-Tối đa | 3,6 V |
| Cung-Điện áp-Tối thiểu | 2 V |
| Gói-Trường hợp | LQFP-48 |
| Tần số xung nhịp tối đa | 72MHz |
| Số kênh ADC | 10 kênh ADC |
| Đầu ra đầu vào | 37 vào/ra |
| Dữ liệu-RAM-Kích thước | 20 kB |
| Số lượng bộ đếm thời gian | 4 Hẹn giờ |
| Độ phân giải ADC | 12 bit |
| Dữ liệu-RAM-Type | SRAM |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| STM32F103CBT6XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 1,25MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103CBT6XXX |
| STM32F103CBT7TR Vi điều khiển và Bộ xử lý |
Dòng hiệu suất chính, MCU ARM Cortex-M3 với Flash 128 Kbyte, CPU 72 MHz, điều khiển động cơ, USB và CAN | STMicro điện tử | STM32F103CBT6 so với STM32F103CBT7TR |
| STM32F103C4T7AXXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T7AXXX |
| STM32F103C4T7XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T7XXX |
| STM32F103C4T6TR Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T6TR |
| STM32F103C4T7ATR Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T7ATR |
| STM32F103C4T6XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T6XXX |
| STM32F103CBT6TR Vi điều khiển và Bộ xử lý |
Dòng hiệu suất chính, MCU ARM Cortex-M3 với Flash 128 Kbyte, CPU 72 MHz, điều khiển động cơ, USB và CAN | STMicro điện tử | STM32F103CBT6 so với STM32F103CBT6TR |
| STM32F103CBT7XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 1,25MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103CBT7XXX |
| STM32F103C4T7TR Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP48, 7 X 7 MM, TUÂN THỦ ROHS, LQFP-48 | STMicro điện tử | STM32F103CBT6 so với STM32F103C4T7TR |
mô tả
MCU 32-bit ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V Khay LQFP 48 chân
Bộ vi điều khiển ARM - MCU 32BIT Cortex M3 128K MED Performance LN
