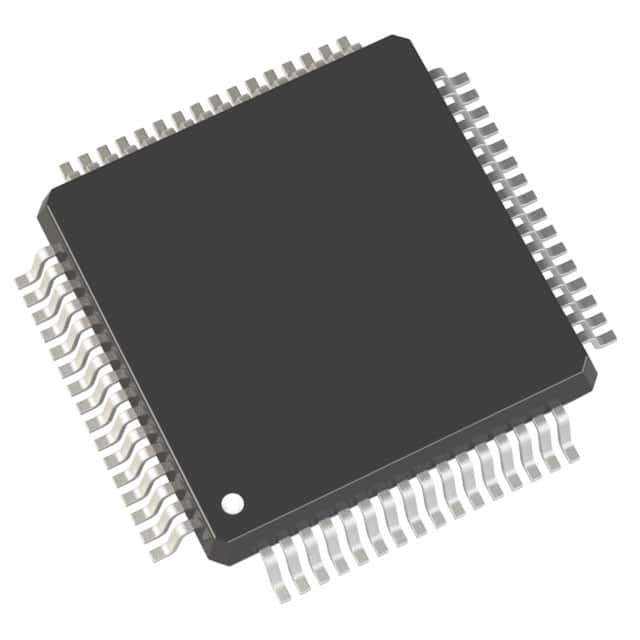

Vi Điều Khiển Biến Tần Lập Trình IC Đa Năng STM32F091RCT6

Sự miêu tả

Bộ vi điều khiển STM32F091xB/xC có lõi RISC 32-bit ARM® Cortex®-M0 hiệu suất cao hoạt động ở tốc độ lên đến 48 MHz, bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên đến 256 Kbyte và SRAM 32 Kbyte) và một loạt các thiết bị ngoại vi và I/O được nâng cấp.Các giao diện truyền thông tiêu chuẩn (hai I2C, hai SPI/một I2S, một HDMI CEC và tối đa tám USART) được cung cấp, cũng như một CAN, một ADC 12 bit, một DAC 12 bit với hai kênh, bảy 16- bộ định thời bit, một bộ định thời 32 bit và bộ định thời PWM điều khiển nâng cao.

Bộ vi điều khiển STM32F091xB/xC hoạt động trong dải nhiệt độ -40 đến +85 °C và -40 đến +105 °C, với nguồn điện từ 2,0 đến 3,6 V. Một loạt các cài đặt tiết kiệm năng lượng cho phép phát triển mức thấp -các ứng dụng năng lượng.

Bộ vi điều khiển STM32F091xB/xC có sẵn trong bảy gói khác nhau, từ 48 đến 100 chân, với hình dạng khuôn có sẵn theo yêu cầu.Các bộ thiết bị ngoại vi khác nhau được bao gồm tùy thuộc vào thiết bị.

Những đặc điểm này làm cho bộ vi điều khiển STM32F091xB/xC phù hợp với nhiều ứng dụng, bao gồm điều khiển ứng dụng và giao diện người dùng, thiết bị cầm tay, đầu thu A/V và TV kỹ thuật số, thiết bị ngoại vi PC, nền tảng trò chơi và GPS, ứng dụng công nghiệp, PLC, bộ biến tần, máy in , máy quét, hệ thống báo động, hệ thống liên lạc video và HVAC.

Đặc trưng

• Lõi: CPU ARM® 32-bit Cortex®-M0, tần số lên tới 48 MHz
• Ký ức
– 128 đến 256 Kbyte bộ nhớ Flash
– 32 Kbyte SRAM với tính tương đương HW
• Đơn vị tính CRC
• Đặt lại và quản lý nguồn
– Nguồn cung cấp kỹ thuật số & I/O: VDD = 2,0 V đến 3,6 V
– Nguồn cung cấp tương tự: VDDA = VDD đến 3,6 V
– Đặt lại bật/tắt nguồn (POR/PDR)
– Máy dò điện áp có thể lập trình (PVD)
– Chế độ năng lượng thấp: Ngủ, Dừng, Chờ
– Cung cấp VBAT cho RTC và các thanh ghi dự phòng
• Quản lý đồng hồ
– Bộ tạo dao động tinh thể 4 đến 32 MHz
– Bộ tạo dao động 32 kHz cho RTC có hiệu chuẩn
– RC 8 MHz bên trong với tùy chọn x6 PLL
– Bộ tạo dao động RC 40 kHz bên trong
– Bộ tạo dao động 48 MHz bên trong với khả năng cắt tự động dựa trên số máy lẻ.đồng bộ hóa
• Lên đến 88 I/O nhanh
– Tất cả có thể ánh xạ trên các vectơ ngắt ngoài
– Lên đến 69 I/O với khả năng chịu được 5V và 19 với nguồn cung cấp độc lập VDDIO2
• Bộ điều khiển DMA 12 kênh
• Một ADC 12 bit, 1.0 µs (tối đa 16 kênh)
– Dải chuyển đổi: 0 đến 3,6 V
– Nguồn cung cấp tương tự riêng biệt: 2,4 V đến 3,6 V
• Một bộ chuyển đổi D/A 12-bit (với 2 kênh)
• Hai bộ so sánh tương tự công suất thấp nhanh với đầu vào và đầu ra có thể lập trình
• Lên đến 24 kênh cảm biến điện dung cho cảm biến phím cảm ứng, cảm ứng tuyến tính và cảm ứng xoay
• Lịch RTC với báo thức và đánh thức định kỳ từ Dừng/Chờ
• 12 bộ hẹn giờ
– Một bộ hẹn giờ điều khiển nâng cao 16-bit cho đầu ra PWM 6 kênh
– Một bộ định thời 32 bit và bảy bộ định thời 16 bit, với tối đa 4 IC/OC, OCN, có thể sử dụng để giải mã điều khiển IR hoặc điều khiển DAC
– Bộ hẹn giờ giám sát hệ thống và độc lập
– Hẹn giờ SysTick
• Giao diện truyền thông
– Hai giao diện I2C hỗ trợ Fast Mode Plus (1 Mbit/s) với dòng điện 20 mA, một hỗ trợ SMBus/PMBus và đánh thức
– Tối đa tám USART hỗ trợ điều khiển modem và SPI đồng bộ chính, ba USART có giao diện ISO7816, LIN, IrDA, tính năng đánh thức và phát hiện tốc độ baud tự động
– Hai SPI (18 Mbit/s) với 4 đến 16 khung bit có thể lập trình và với giao diện I2S được ghép kênh
– CÓ THỂ giao diện
• Đánh thức HDMI CEC khi nhận tiêu đề
• Gỡ lỗi dây nối tiếp (SWD)
• ID duy nhất 96-bit
• Tất cả các gói ECOPACK®2
