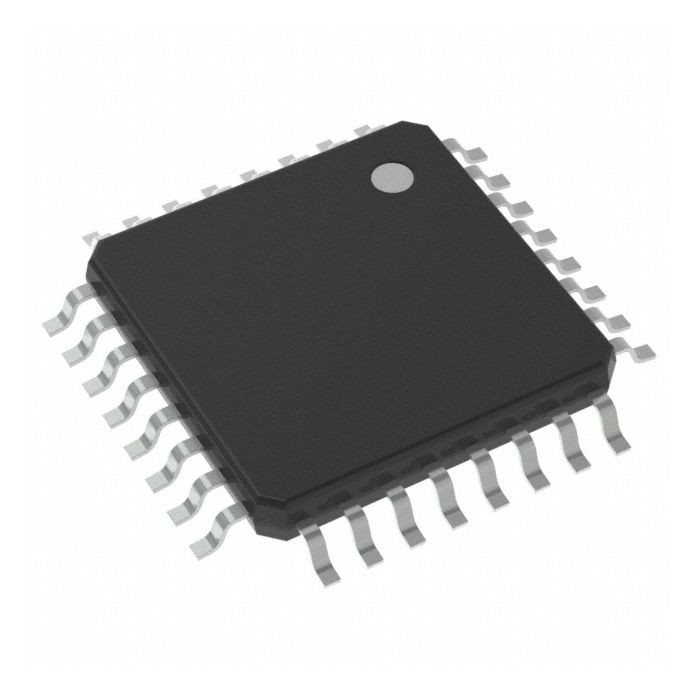

Mạch tích hợp đơn MCU 16 MHz ATMEGA16U2-AU 8 bit 16KB FLASH



Tổng quan

ATmega8U2/16U2/32U2 là bộ vi điều khiển 8-bit CMOS công suất thấp dựa trên kiến ​​trúc RISC nâng cao của AVR.Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ xung nhịp duy nhất, ATmega8U2/16U2/32U2 đạt được thông lượng gần 1 MIPS trên MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ điện năng so với tốc độ xử lý.





Đặc trưng

• Bộ vi điều khiển AVR® 8 bit hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 125 Hướng dẫn mạnh mẽ – Thực thi chu kỳ đồng hồ đơn nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
– Lên đến 16 Thông lượng MIPS ở 16 MHz
• Bộ nhớ dữ liệu và chương trình cố định
– 8K/16K/32K byte Flash tự lập trình trong hệ thống
– 512/512/1024 EEPROM
– 512/512/1024 SRAM bên trong
– Chu kỳ ghi/xóa: 10.000 Flash/ 100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85C/ 100 năm ở 25OC(1)
– Phần mã khởi động tùy chọn với Bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip được kích hoạt phần cứng sau khi đặt lại
Hoạt động đọc-trong khi-ghi thực sự
– Khóa lập trình để bảo mật phần mềm
• Mô-đun thiết bị tốc độ tối đa USB 2.0 bị gián đoạn khi hoàn tất quá trình truyền
– Tuân thủ đầy đủ Thông số kỹ thuật Universal Serial Bus REV 2.0
– 48 MHz PLL cho Hoạt động Bus tốc độ tối đa : tốc độ truyền dữ liệu ở mức 12 Mbit/s
– USB DPRAM 176 byte hoàn toàn độc lập để cấp phát bộ nhớ điểm cuối
– Điểm cuối 0 cho Truyền điều khiển: từ 8 đến 64 byte
– 4 điểm cuối có thể lập trình:
Chỉ đường vào hoặc ra
Chuyển hàng loạt, gián đoạn và đồng thời
Kích thước gói tối đa có thể lập trình từ 8 đến 64 byte
Bộ đệm đơn hoặc đôi có thể lập trình
– Tạm dừng/Tiếp tục gián đoạn
– Đặt lại vi điều khiển trên USB Bus Reset mà không cần tháo
– Ngắt kết nối USB Bus theo yêu cầu vi điều khiển
• Tính năng ngoại vi
– Một Bộ định thời/Bộ đếm 8 bit với Chế độ So sánh và Bộ chia trước riêng biệt (hai kênh PWM 8 bit)
– Một Bộ định thời/Bộ đếm 16-bit với Chế độ chụp, so sánh và chụp trước riêng biệt (ba kênh PWM 8-bit)
– USART với chế độ chỉ SPI chính và điều khiển luồng phần cứng (RTS/CTS)
– Giao diện nối tiếp SPI Master/Slave
– Bộ hẹn giờ Watchdog có thể lập trình với Bộ tạo dao động trên chip riêng biệt
– Bộ so sánh tương tự trên chip
– Ngắt và đánh thức khi thay đổi pin
• Giao diện gỡ lỗi trên chip (debugWIRE)
• Các tính năng vi điều khiển đặc biệt
– Đặt lại khi bật nguồn và Phát hiện mất điện có thể lập trình
– Bộ tạo dao động được hiệu chỉnh bên trong
– Nguồn ngắt bên ngoài và bên trong
– Năm chế độ ngủ: Không hoạt động, Tiết kiệm năng lượng, Tắt nguồn, Chế độ chờ và Chế độ chờ mở rộng
• I/O và Gói
– 22 dòng I/O có thể lập trình
– Gói QFN32 (5x5mm) / TQFP32
• Điện áp hoạt động
– 2,7 – 5,5V
• Nhiệt độ hoạt động
– Công nghiệp (-40°C đến +85°C)
• Tần số tối đa
– 8 MHz ở 2.7V – Phạm vi công nghiệp
– 16 MHz ở 4.5V – Phạm vi công nghiệp
Lưu ý: 1. Xem “Lưu giữ dữ liệu” trên trang 6 để biết chi tiết.
