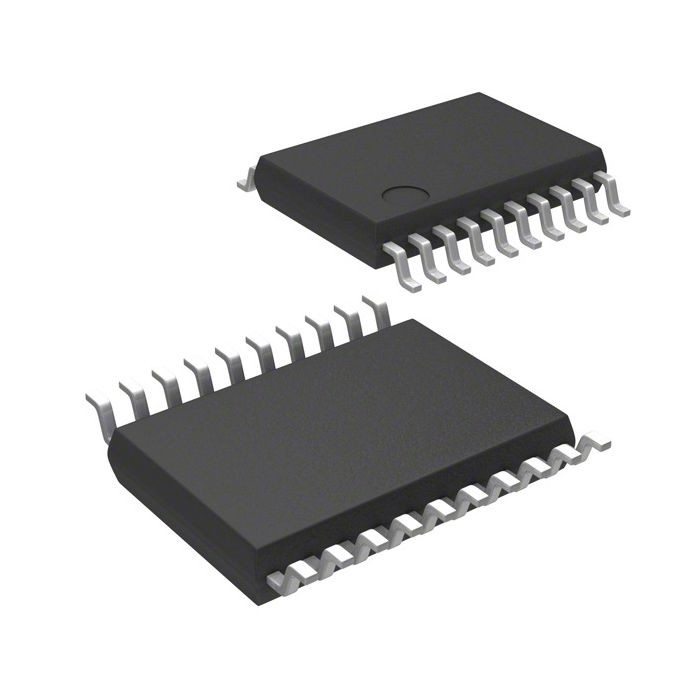

Bộ vi điều khiển MCU bên trong STM8S003F3P6 8BIT 8KB FLASH 20TSSOP

STM8S003F3P6 Mô tả

STM8S003F3P6 là bộ vi điều khiển dòng giá trị 8 bit với bộ nhớ chương trình Flash 8 Kbyte và EEPROM dữ liệu thực có sẵn.Bộ vi điều khiển dòng giá trị 8-bit STM8S003F3 có 8 Kbyte bộ nhớ chương trình Flash và EEPROM dữ liệu thực có sẵn.Trong sổ tay tham khảo họ vi điều khiển STM8S, chúng được gọi là thiết bị mật độ thấp (RM0016).Các thiết bị dòng giá trị STM8S003F3 mang lại những ưu điểm sau: hiệu suất cao, độ chắc chắn và chi phí hệ thống rẻ.Dữ liệu thực EEPROM với tối đa 100000 chu kỳ ghi/xóa, lõi và thiết bị ngoại vi tiên tiến được sản xuất bằng công nghệ tiên tiến ở tần số xung nhịp 16 MHz, I/O bền bỉ, cơ quan giám sát độc lập với nguồn xung nhịp riêng biệt và cơ chế bảo mật đồng hồ đảm bảo hiệu suất và khả năng phục hồi của thiết bị .

Tính năng STM8S003F3P6

Cốt lõi
• Lõi STM8 tiên tiến 16 MHz với kiến ​​trúc Harvard và đường ống 3 tầng
• Tập lệnh mở rộng
Ký ức
• Bộ nhớ chương trình: Bộ nhớ Flash 8 Kbyte;lưu giữ dữ liệu 20 năm ở 55°C sau 100 chu kỳ
• RAM: 1 Kbyte
• Bộ nhớ dữ liệu: 128 byte dữ liệu thực EEPROM; độ bền lên tới 100 k chu kỳ ghi/xóa
Quản lý đồng hồ, đặt lại và cung cấp
• Điện áp hoạt động 2,95 V đến 5,5 V
• Điều khiển đồng hồ linh hoạt, 4 nguồn đồng hồ chính
- Bộ tạo dao động cộng hưởng tinh thể công suất thấp
- Đầu vào xung nhịp bên ngoài- RC 16 MHz bên trong, người dùng có thể điều chỉnh
- Công suất thấp 128 kHz RC bên trong
• Hệ thống bảo mật đồng hồ với màn hình đồng hồ
• Quản lý năng lượng
- Các chế độ năng lượng thấp (chờ, tạm dừng hoạt động, tạm dừng)
- Tắt đồng hồ ngoại vi riêng lẻ
- Hoạt động vĩnh viễn, tiêu thụ thấp
thiết lập lại bật nguồn và tắt nguồn
quản lý ngắt
• Bộ điều khiển ngắt lồng nhau với 32 ngắt
• Lên đến 27 ngắt ngoài trên 6 vectơ

giao diện truyền thông
• UART với đầu ra đồng hồ cho hoạt động đồng bộ, SmartCard, IrDA, chế độ chính LIN
• Giao diện SPI lên đến 8 Mbit/s
• Giao diện I2C lên đến 400 Kbit/s
Bộ chuyển đổi tương tự sang số (ADC)
• 10-bit ADC, + 1 LSB ADC với tối đa 5 kênh ghép kênh, chế độ quét và cơ quan giám sát tương tự
tôi / hệ điều hành
• Lên đến 28 I/O trên gói 32 chân bao gồm 21 đầu ra high-sink
• Thiết kế I/O cực kỳ mạnh mẽ, miễn nhiễm với dòng điện
hỗ trợ phát triển
• Mô-đun giao diện dây đơn nhúng (SWIM) để lập trình nhanh trên chip và gỡ lỗi không xâm nhập
hẹn giờ
• Hẹn giờ điều khiển nâng cao: 16-bit, 4 kênh CAPCOM, 3 đầu ra bổ sung, chèn thời gian chết và đồng bộ hóa linh hoạt
• Bộ hẹn giờ đa dụng 16-bit, với 3 kênh CAPCOM (IC, OC hoặc PWM)
• Bộ đếm thời gian cơ bản 8-bit với bộ đếm trước 8-bit
• Hẹn giờ đánh thức tự động
• Bộ định thời cửa sổ và cơ quan giám sát độc lập

Ứng dụng STM8S003F3P6

điều khiển động cơ
quản lý pin
Nguồn điện và quản lý điện năng.
