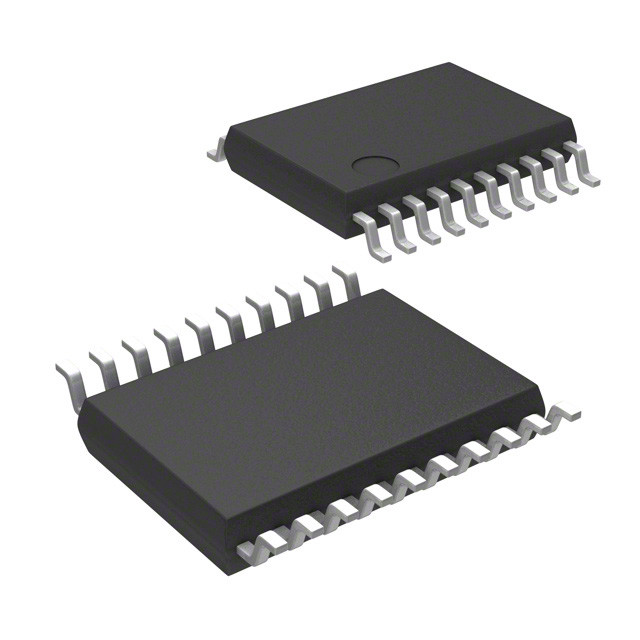

Bộ vi điều khiển MCU gắn trên bề mặt 16MHz 20TSSOP STM8S003F3P6TR
| Hàng hiệu | STMicroelectronics |
|---|---|
| Số mô hình | STM8S003F3P6TR |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Bộ xử lý lõi | STM8 | Kích thước lõi | 8 bit |
|---|---|---|---|
| Tốc độ | 16 MHz | kết nối | I²C, IrDA, LINbus, SPI, UART/USART |
| thiết bị ngoại vi | Brown-out Phát hiện/Đặt lại, POR, PWM, WDT | Số lượng I/O | 16 |
| Kích thước bộ nhớ chương trình | 8KB (8K x 8) | Loại bộ nhớ chương trình | TỐC BIẾN |
| Kích thước EEPROM | 128 x 8 | Kích thước RAM | 1K x 8 |
| Điện áp - Cung cấp (Vcc/Vdd) | 2,95V ~ 5,5V | Bộ chuyển đổi dữ liệu | A/D 5x10b |
| Loại dao động | Nội bộ | Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 20-TSSOP (0.173", Chiều rộng 4.40mm) |
| Gói thiết bị nhà cung cấp | 20-TSSOP | ||
| Làm nổi bật | Bộ vi điều khiển MCU gắn trên bề mặt,Bộ vi điều khiển MCU 16MHz,STM8S003F3P6TR |
||
Mô tả sản phẩm
STM8S003F3P6TR IC MCU 8BIT 8KB FLASH 20TSSOP STMicroelectronics
Thông tin chi tiết sản phẩm
Sự miêu tả
Bộ vi điều khiển 8-bit dòng giá trị STM8S003F3 cung cấp 8 Kbyte bộ nhớ chương trình Flash, cùng với EEPROM dữ liệu thực tích hợp.Chúng được gọi là thiết bị mật độ thấp trong hướng dẫn tham khảo họ vi điều khiển STM8S (RM0016).Các thiết bị dòng giá trịSTM8S003F3/K3 mang lại những lợi ích sau: hiệu suất, độ bền và giảm chi phí hệ thống.Hiệu suất và độ bền của thiết bị được đảm bảo bằng EEPROM dữ liệu thực hỗ trợ tới 100000 chu kỳ ghi/xóa, lõi tiên tiến và các thiết bị ngoại vi được sản xuất theo công nghệ tiên tiến ở tần số xung nhịp 16 MHz, I/O mạnh mẽ, cơ quan giám sát độc lập với nguồn xung nhịp riêng biệt, và một hệ thống an ninh đồng hồ.
Đặc trưng
Lõi STM8 tiên tiến 16 MHz với kiến trúc Harvard và đường ống 3 giai đoạn
Tập lệnh mở rộng
Bộ nhớ chương trình: Bộ nhớ Flash 8 Kbyte;lưu giữ dữ liệu 20 năm ở 55°C sau 100 chu kỳ
Bộ nhớ dữ liệu: 128 byte dữ liệu thực EEPROM;độ bền lên đến 100 k chu kỳ ghi/xóa
Hẹn giờ điều khiển nâng cao: 16 bit, 4 kênh CAPCOM, 3 đầu ra bổ sung, chèn thời gian chết và đồng bộ hóa linh hoạt
Ứng dụng
Điện tử dân dụng
Máy tính & Thiết bị ngoại vi máy tính
Thiết kế & Phát triển nhúng
tiện ích
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | STMicro điện tử |
| danh mục sản phẩm | vi điều khiển |
| Loạt | STM8S |
| bao bì | Băng & Cuộn (TR) |
| Đơn vị trọng lượng | 0,006737 oz |
| kiểu lắp đặt | SMD/SMT |
| Gói-Trường hợp | 20-TSSOP (0.173", Chiều rộng 4.40mm) |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Nhà cung cấp-Thiết bị-Gói hàng | 20-TSSOP |
| Số lượng IO | 16 vào/ra |
| Tốc độ | 16MHz |
| Kích thước EEPROM | 128 x 8 |
| Bộ xử lý lõi | STM8 |
| Kích thước RAM | 1K x 8 |
| Bộ nhớ chương trình | TỐC BIẾN |
| thiết bị ngoại vi | Brown-out Phát hiện/Đặt lại, POR, PWM, WDT |
| kết nối | I2C, IrDA, LÂM, SPI, UART/USART |
| Điện áp-Cung cấp-Vcc-Vdd | 2,95V ~ 5,5V |
| Kích thước lõi | 8 bit |
| Chương trình-Bộ nhớ-Kích thước | 8KB (8K x 8) |
| Bộ chuyển đổi dữ liệu | A/D 5x10b |
| Loại dao động | Nội bộ |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vận hành-Cung cấp-Điện áp | 2,95V đến 5,5V |
| Loại giao diện | I2C SPI UART |
| Cốt lõi | STM8 |
| Bộ xử lý-Dòng | STM8S |
| Dữ liệu-Bus-Chiều rộng | 8 bit |
| Cung cấp-Điện áp-Tối đa | 5,5 V |
| Cung-Điện áp-Tối thiểu | 2,95 V |
| Gói-Trường hợp | TSSOP-20 |
| Tần số xung nhịp tối đa | 16 MHz |
| Số kênh ADC | 5 kênh ADC |
| Dữ liệu-RAM-Kích thước | 1 kB |
| Dữ liệu-Kích thước ROM | 128B |
| Số lượng bộ đếm thời gian | 3 bộ hẹn giờ |
| Độ phân giải ADC | 10 bit |
| Dữ liệu-RAM-Type | ĐẬP |
| Dữ liệu-ROM-Type | EEPROM |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| STM8S003F3P6 Vi điều khiển và Bộ xử lý |
Dòng giá trị chính MCU 8 bit với 8 Kbyte Flash, CPU 16 MHz, EEPROM tích hợp | STMicro điện tử | STM8S003F3P6TR đấu với STM8S003F3P6 |
mô tả
IC Vi Điều Khiển STM8 STM8S 8-Bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Bộ vi điều khiển 8-bit - MCU Dòng giá trị MCU 8-bit 8kB Flash 16MHz EE
