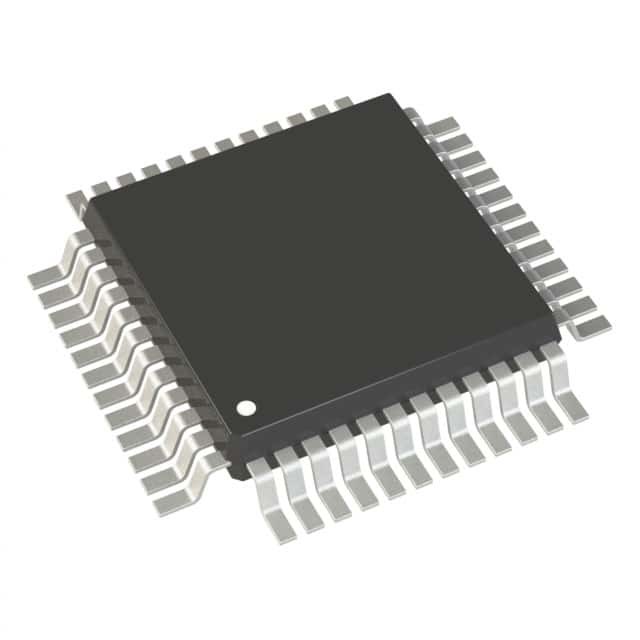

Mạch tích hợp có thể lập trình MCU 2.4V-3.6V STM32F030K6T6 32LQFP



Sự miêu tả

Bộ vi điều khiển STM32F030x kết hợp lõi RISC 32-bit ARM Cortex™-M0 hiệu suất cao hoạt động ở tần số 48 MHz, bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên đến 64 Kbyte và SRAM lên đến 8 Kbyte) và một bộ nhớ mở rộng. phạm vi của các thiết bị ngoại vi và I/O nâng cao.Tất cả các thiết bị đều cung cấp giao diện truyền thông tiêu chuẩn (tối đa hai I2C, tối đa hai SPI và tối đa hai USART), một ADC 12 bit, tối đa 6 bộ hẹn giờ 16 bit đa năng và bộ hẹn giờ PWM điều khiển nâng cao.
Bộ vi điều khiển STM32F030x hoạt động trong dải nhiệt độ -40 đến +85 °C, từ nguồn điện 2,4 đến 3,6 V.Một tập hợp toàn diện các chế độ tiết kiệm năng lượng cho phép thiết kế các ứng dụng sử dụng ít năng lượng.
Bộ vi điều khiển STM32F030x bao gồm các thiết bị trong bốn gói khác nhau, từ 20 chân đến 64 chân.Tùy thuộc vào thiết bị được chọn, các bộ thiết bị ngoại vi khác nhau được bao gồm.Mô tả bên dưới cung cấp thông tin tổng quan về phạm vi hoàn chỉnh của các thiết bị ngoại vi STM32F030x được đề xuất.
Các tính năng này làm cho bộ vi điều khiển STM32F030x phù hợp với nhiều ứng dụng như điều khiển ứng dụng và giao diện người dùng, thiết bị cầm tay, đầu thu A/V và TV kỹ thuật số, thiết bị ngoại vi PC, nền tảng trò chơi, xe đạp điện, thiết bị tiêu dùng, máy in, máy quét, báo động hệ thống, hệ thống liên lạc nội bộ video và HVAC.





Đặc trưng

● Lõi: CPU ARM® 32-bit Cortex™-M0, tần số lên đến 48 MHz
● Kỷ niệm
– Bộ nhớ Flash 16 đến 64 Kbyte
– 4 đến 8 Kbyte SRAM với tính năng kiểm tra chẵn lẻ CTNH
● Đơn vị tính CRC
● Đặt lại và quản lý nguồn
– Dải điện áp: 2.4 V đến 3.6 V
– Đặt lại bật/tắt nguồn (POR/PDR)
– Chế độ năng lượng thấp: Ngủ, Dừng, Chờ
● Quản lý đồng hồ
– Bộ tạo dao động tinh thể 4 đến 32 MHz
– Bộ tạo dao động 32 kHz cho RTC có hiệu chuẩn
– RC 8 MHz bên trong với tùy chọn x6 PLL
– Bộ tạo dao động RC 40 kHz bên trong
● Lên đến 55 I/O nhanh
– Tất cả có thể ánh xạ trên các vectơ ngắt ngoài
– Lên đến 36 I/O với khả năng dung sai 5 V
● Bộ điều khiển DMA 5 kênh
● 1 x 12-bit, 1.0 µs ADC (tối đa 16 kênh)
– Dải chuyển đổi: 0 đến 3,6 V
– Nguồn cung cấp tương tự riêng biệt từ 2,4 đến 3,6 V
● Lên đến 10 bộ hẹn giờ
– Một bộ hẹn giờ điều khiển nâng cao 7 kênh 16-bit cho đầu ra PWM 6 kênh, với tính năng tạo thời gian chết và dừng khẩn cấp
– Một bộ hẹn giờ 16-bit, với tối đa 4 IC/OC, có thể sử dụng để giải mã điều khiển IR
– Một bộ hẹn giờ 16-bit, với 2 IC/OC, 1 OCN, tạo thời gian chết và dừng khẩn cấp
– Hai bộ định thời 16 bit, mỗi bộ có IC/OC và OCN, tạo thời gian chết, dừng khẩn cấp và cổng điều biến để điều khiển hồng ngoại
– Một bộ định thời 16-bit với 1 IC/OC
– Một bộ đếm thời gian cơ bản 16-bit
– Bộ hẹn giờ giám sát hệ thống và độc lập
– Bộ đếm thời gian SysTick: bộ đếm ngược 24 bit
● Lịch RTC với báo thức và đánh thức định kỳ từ Dừng/Chờ
● Giao diện truyền thông
– Tối đa hai giao diện I2C: một giao diện hỗ trợ Fast Mode Plus (1 Mbit/s) với dòng điện 20 mA
– Tối đa hai USART hỗ trợ điều khiển modem và SPI đồng bộ chính;một với phát hiện tốc độ baud tự động
– Lên đến hai SPI (18 Mbit/s) với 4 đến 16 khung bit có thể lập trình
● Gỡ lỗi dây nối tiếp (SWD)
