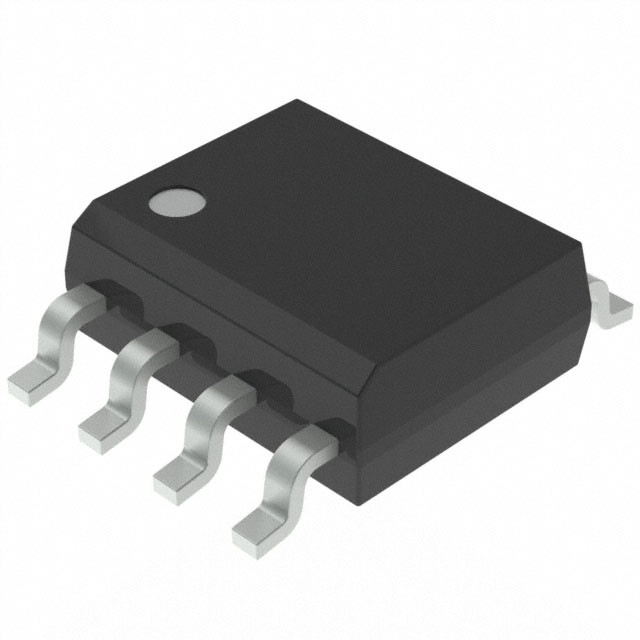

Chip lập trình 8 bit 1KB, Bộ điều khiển vi mô ATTINY13A-SSU ATTINY13A-SSU



Đặc trưng

• Bộ vi điều khiển AVR® 8 bit hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 120 Hướng dẫn mạnh mẽ – Thực thi chu kỳ đồng hồ đơn nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
– Lên đến 20 Thông lượng MIPS ở 20 MHz
• Phân đoạn bộ nhớ không bay hơi có độ bền cao
– 1K byte bộ nhớ chương trình Flash tự lập trình trong hệ thống
– 64 byte EEPROM
– SRAM nội bộ 64 byte
– Chu kỳ ghi/xóa: 10.000 Flash/100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C (xem trang 6)
– Khóa lập trình để tự lập trình Flash & Bảo mật dữ liệu EEPROM
• Tính năng ngoại vi
– Một Bộ định thời/Bộ đếm 8-bit với Bộ chia trước và Hai kênh PWM
– ADC 4 kênh, 10 bit với tham chiếu điện áp bên trong
– Bộ hẹn giờ Watchdog có thể lập trình với Bộ tạo dao động trên chip riêng biệt
– Bộ so sánh tương tự trên chip
• Các tính năng vi điều khiển đặc biệt
– Hệ thống gỡ lỗi trên chip debugWIRE
– Có thể lập trình trong hệ thống qua cổng SPI
– Nguồn ngắt bên ngoài và bên trong
– Chế độ chờ công suất thấp, giảm nhiễu ADC và tắt nguồn
– Mạch thiết lập lại bật nguồn nâng cao
– Mạch phát hiện mất điện có thể lập trình với chức năng vô hiệu hóa phần mềm
– Bộ tạo dao động được hiệu chỉnh bên trong
• I/O và Gói
– 8 chân PDIP/SOIC: Sáu đường I/O có thể lập trình
– 10-pad MLF: Sáu dòng I/O có thể lập trình
– 20-pad MLF: Sáu dòng I/O có thể lập trình
• Điện áp hoạt động: – 1.8 – 5.5V
• Cấp tốc độ:
– 0 – 4 MHz @ 1,8 – 5,5V
– 0 – 10 MHz @ 2,7 – 5,5V
– 0 – 20 MHz @ 4,5 – 5,5V
• Phạm vi nhiệt độ công nghiệp
• Sự tiêu thụ ít điện năng
– Chế độ hoạt động:
• 190 µA ở 1,8 V và 1 MHz
–Chế độ nhàn rỗi:
• 24 µA ở 1,8 V và 1 MHz
